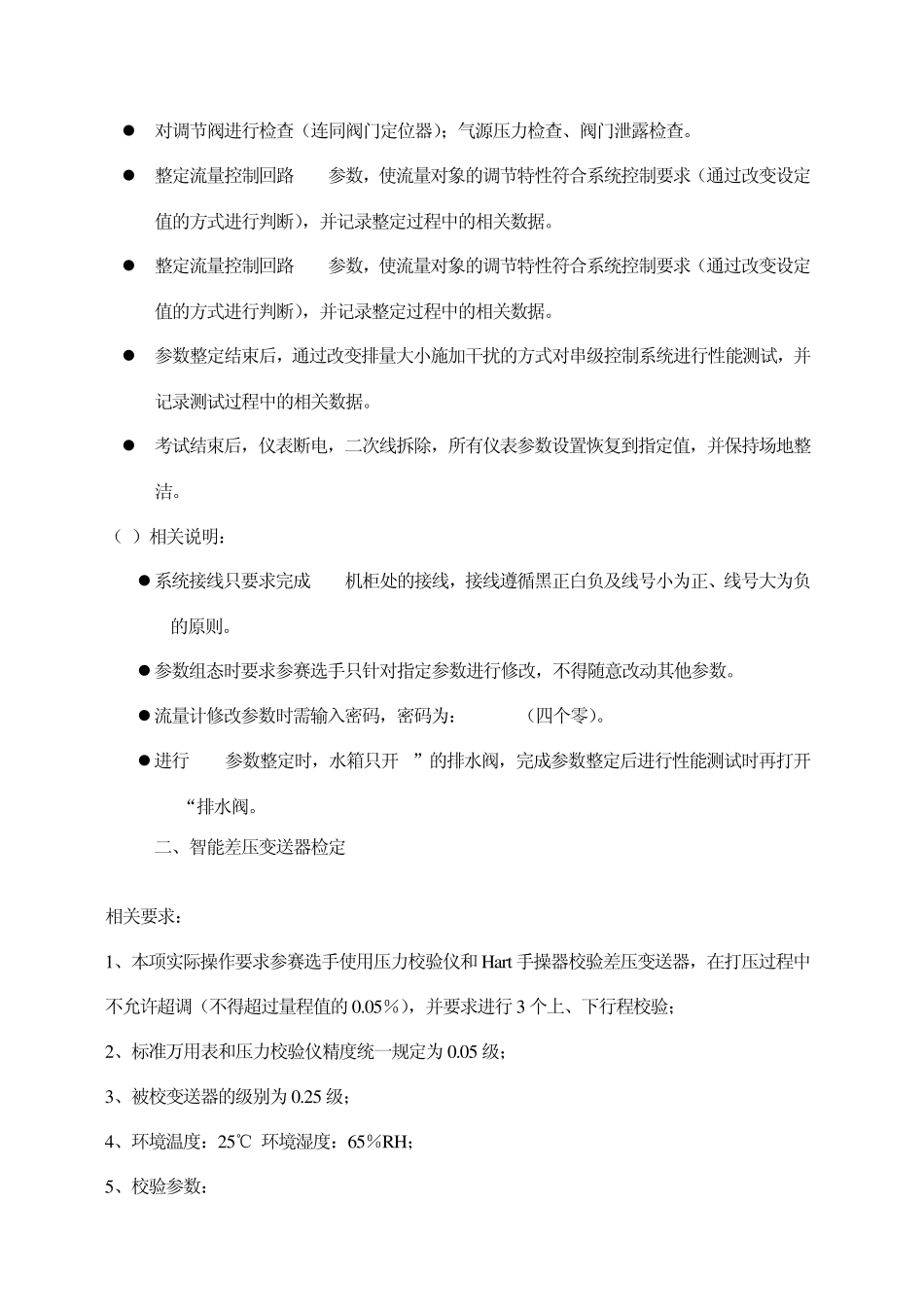

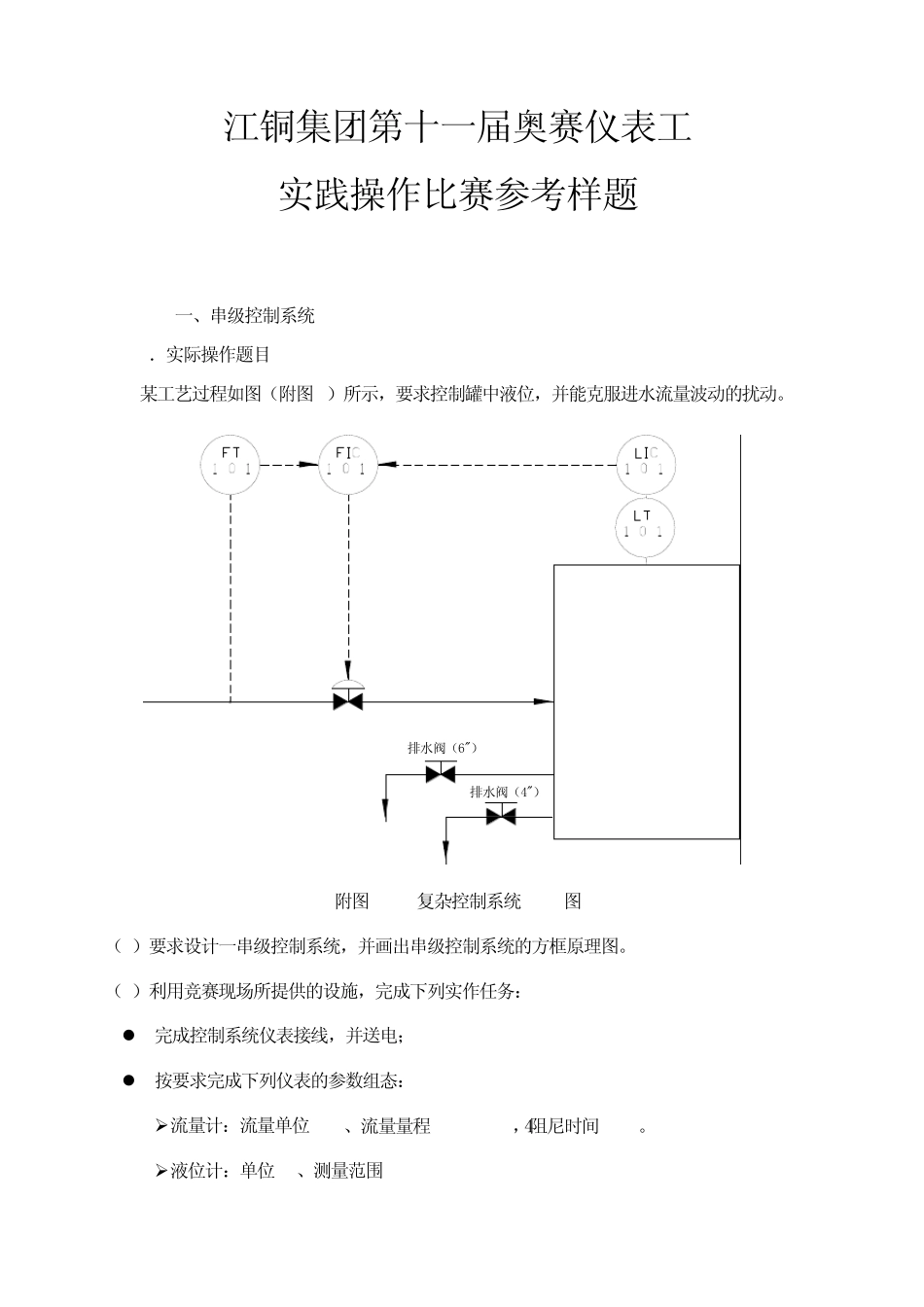

江铜集团2010年(第十一届) 奥林匹克技能比赛 仪 表 工 实 操 样 题 二〇一〇年五月二十八日 江铜集团第十一届奥赛仪表工 实践操作比赛参考样题 一、串级控制系统 1．实际操作题目 某工艺过程如图（附图 1）所示，要求控制罐中液位，并能克服进水流量波动的扰动。 排水阀（6"）排水阀（4"）附图 1 复杂控制系统 P&ID图 （1）要求设计一串级控制系统，并画出串级控制系统的方框原理图。 （2）利用竞赛现场所提供的设施，完成下列实作任务： 完成控制系统仪表接线，并送电； 按要求完成下列仪表的参数组态： 流量计：流量单位 m3/h、流量量程 0.00-4.00，阻尼时间 0.5s。 液位计：单位 mm、测量范围 0-500mm 对调节阀进行检查（连同阀门定位器）；气源压力检查、阀门泄露检查。 整定流量控制回路 PID参数，使流量对象的调节特性符合系统控制要求（通过改变设定值的方式进行判断），并记录整定过程中的相关数据。 整定流量控制回路 PID参数，使流量对象的调节特性符合系统控制要求（通过改变设定值的方式进行判断），并记录整定过程中的相关数据。 参数整定结束后，通过改变排量大小施加干扰的方式对串级控制系统进行性能测试，并记录测试过程中的相关数据。 考试结束后，仪表断电，二次线拆除，所有仪表参数设置恢复到指定值，并保持场地整洁。 （3）相关说明： 系统接线只要求完成 DCS机柜处的接线，接线遵循黑正白负及线号小为正、线号大为负的原则。 参数组态时要求参赛选手只针对指定参数进行修改，不得随意改动其他参数。 流量计修改参数时需输入密码，密码为：0000 （四个零）。 进行 PID参数整定时，水箱只开6”的排水阀，完成参数整定后进行性能测试时再打开4“排水阀。 二、智能差压变送器检定 相关要求： 1、本项实际操作要求参赛选手使用压力校验仪和 Hart手操器校验差压变送器，在打压过程中不允许超调（不得超过量程值的 0.05％），并要求进行 3 个上、下行程校验； 2、标准万用表和压力校验仪精度统一规定为 0.05 级； 3、被校变送器的级别为 0.25 级； 4、环境温度：25℃ 环境湿度：65％RH； 5、校验参数： 设备位号 测量范围 阻尼时间 故障状态 输出方式 校验仪压力范围 三、按原理图焊接电路并调试。 1、检查元件并正确焊接 2、通电、检查并回答相应问题。 3、了解色环电阻、二极管、三极管、单极晶体...
