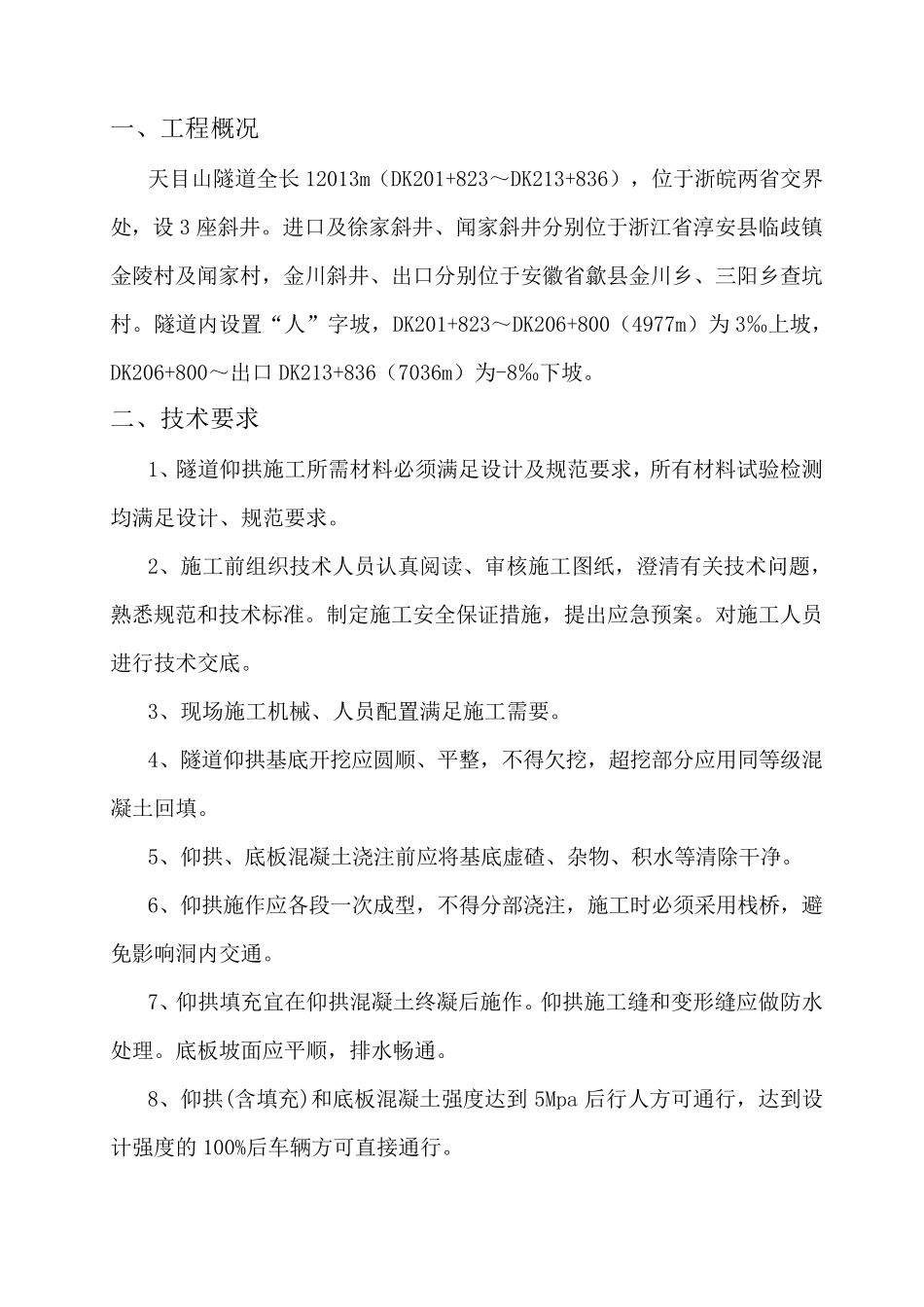

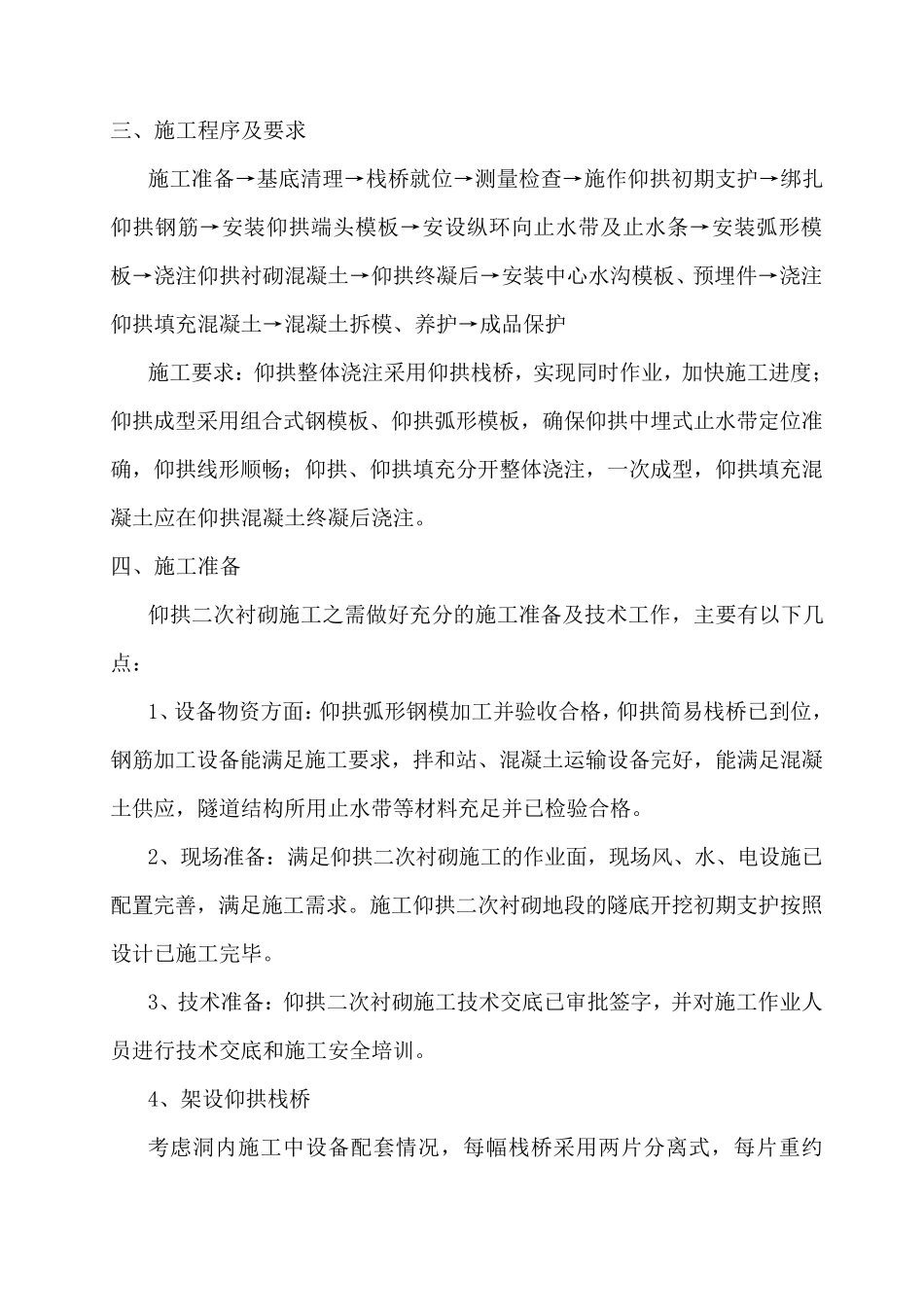

新建杭黄铁路先期段HHXQZQ-1 标 天目山隧道进口 仰拱弧形模板施工方案 编制: 复核: 审核: 批准: 中铁隧道集团有限公司 杭黄铁路站前Ⅰ标项目经理部 二〇一四年十一月 一、工程概况 天目山隧道全长12013m(DK201+823~DK213+836),位于浙皖两省交界处,设3 座斜井。进口及徐家斜井、闻家斜井分别位于浙江省淳安县临歧镇金陵村及闻家村,金川斜井、出口分别位于安徽省歙县金川乡、三阳乡查坑村。隧道内设置“人”字坡,DK201+823~DK206+800(4977m)为 3‰上坡,DK206+800~出口DK213+836(7036m)为-8‰下坡。 二、技术要求 1、隧道仰拱施工所需材料必须满足设计及规范要求,所有材料试验检测均满足设计、规范要求。 2、施工前组织技术人员认真阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底。 3、现场施工机械、人员配置满足施工需要。 4、隧道仰拱基底开挖应圆顺、平整,不得欠挖,超挖部分应用同等级混凝土回填。 5、仰拱、底板混凝土浇注前应将基底虚碴 、杂 物 、积 水 等清除 干 净 。 6、仰拱施作 应各 段 一次 成 型 ,不得分部浇注,施工时 必须采 用栈 桥 ,避免 影 响 洞 内交通 。 7、仰拱填充 宜 在 仰拱混凝土终 凝后 施作 。仰拱施工缝 和变 形 缝 应做 防 水处理 。底板坡面 应平顺,排 水 畅 通 。 8、仰拱(含 填充 )和底板混凝土强 度 达 到 5Mpa 后 行人方 可 通 行,达 到 设计强 度 的 100%后 车 辆 方 可 直 接 通 行。 三、施工程序及要求 施工准备→基底清理→栈桥就位→测量检查→施作仰拱初期支护→绑扎仰拱钢筋→安装仰拱端头模板→安设纵环向止水带及止水条→安装弧形模板→浇注仰拱衬砌混凝土→仰拱终凝后→安装中心水沟模板、预埋件→浇注仰拱填充混凝土→混凝土拆模、养护→成品保护 施工要求:仰拱整体浇注采用仰拱栈桥,实现同时作业,加快施工进度;仰拱成型采用组合式钢模板、仰拱弧形模板,确保仰拱中埋式止水带定位准确,仰拱线形顺畅;仰拱、仰拱填充分开整体浇注,一次成型,仰拱填充混凝土应在仰拱混凝土终凝后浇注。 四、施工准备 仰拱二次衬砌施工之需做好充分的施工准备及技术工作,主要有以下几点: 1、设备物资方面:仰拱弧形钢模加工并验收合格,仰拱简易栈桥已到位,钢筋加工设备能满足施工要求,拌和站、混凝土运...
