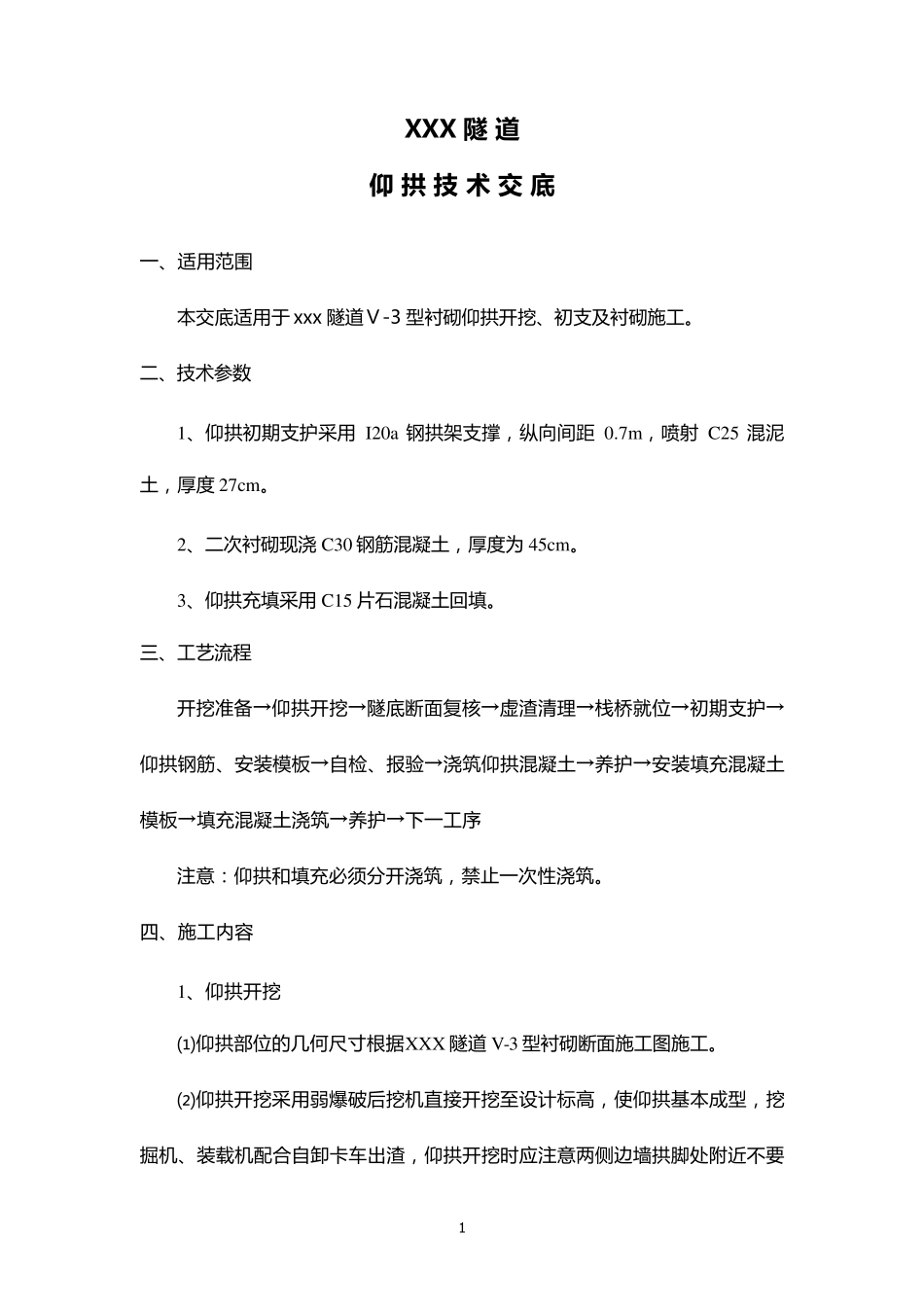

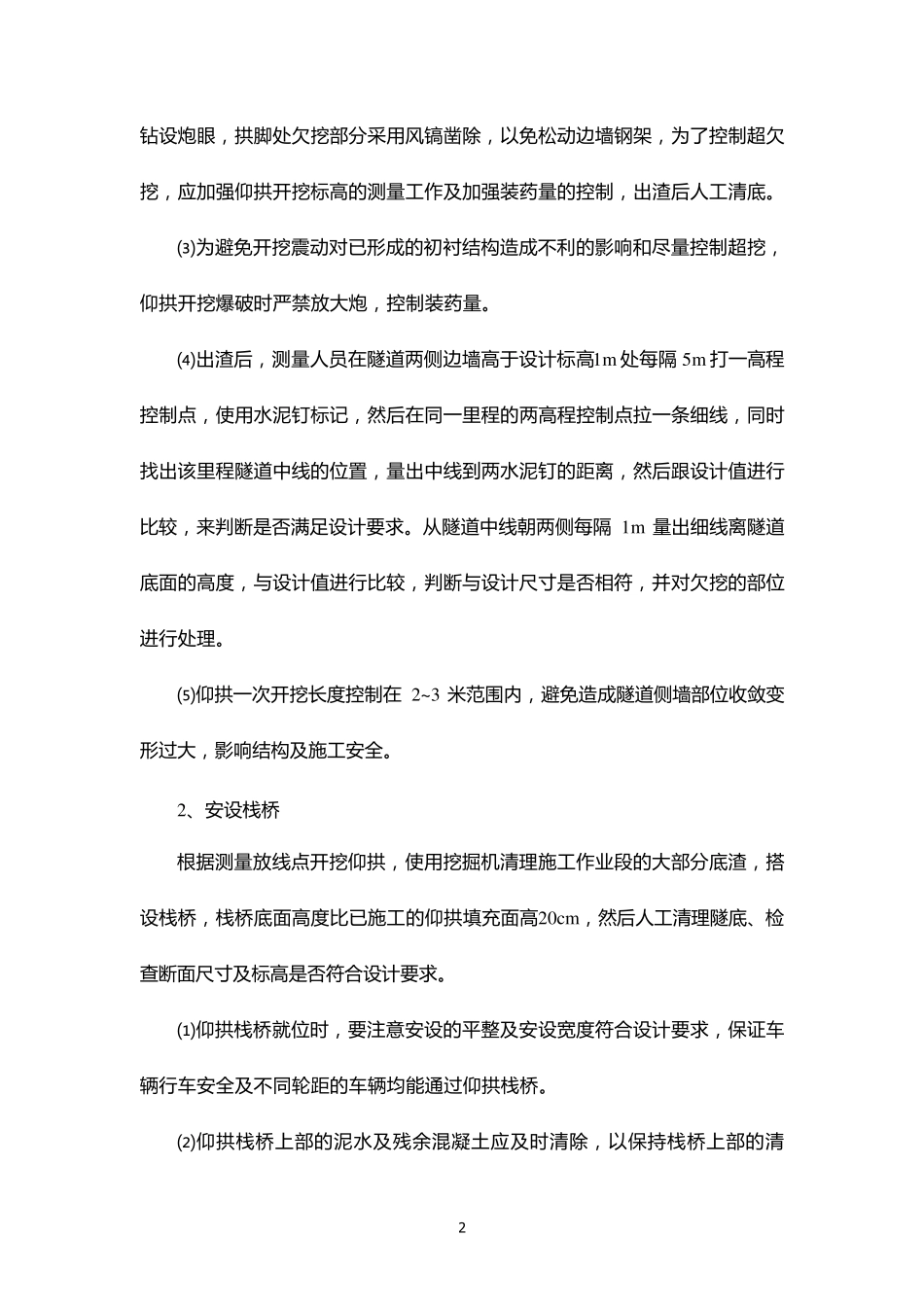

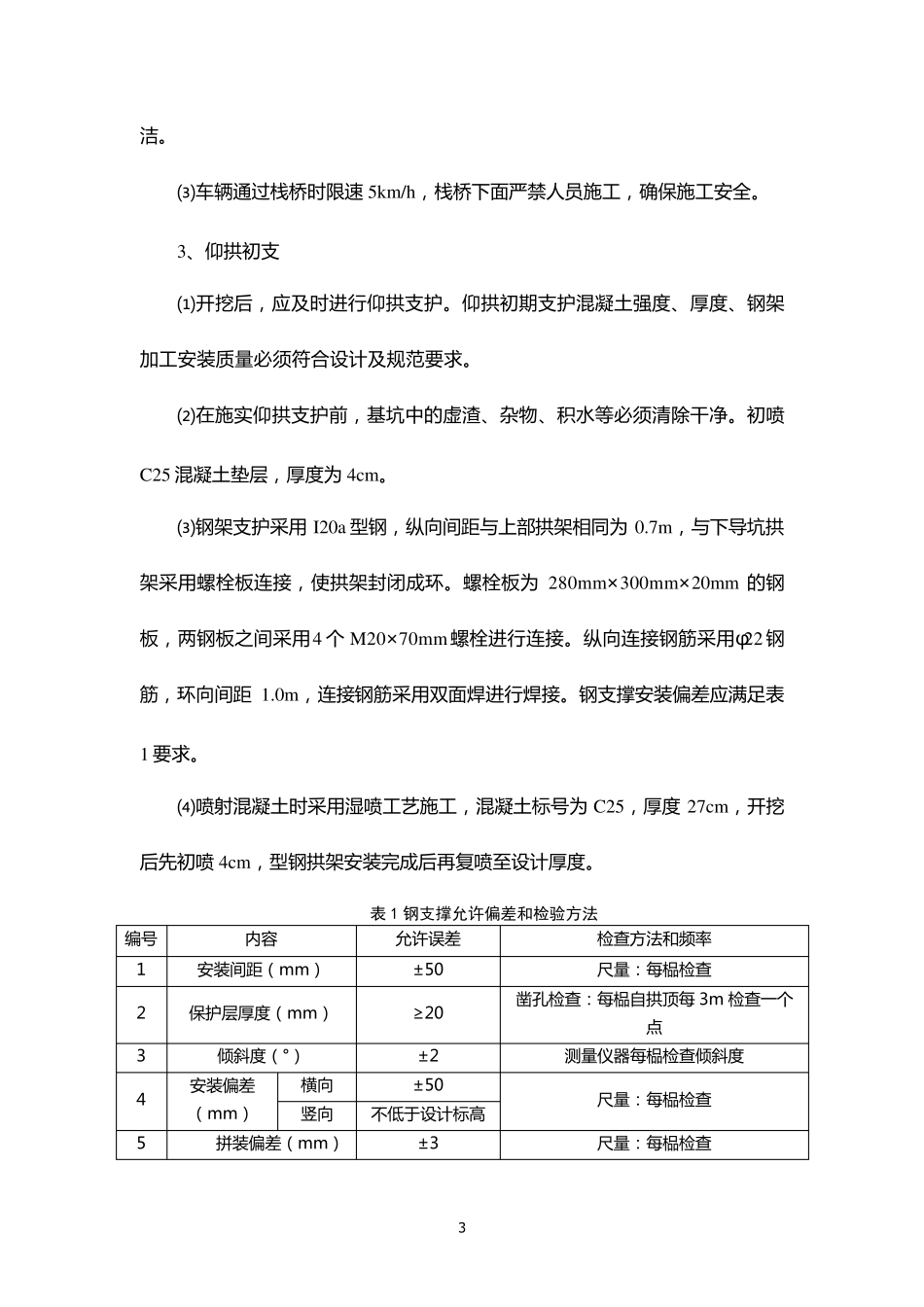

1 XXX 隧 道 仰 拱 技 术 交 底 一 、 适 用 范 围 本 交 底 适 用 于 xxx 隧 道 Ⅴ-3 型衬砌仰拱开挖、 初支及衬砌施工。 二、 技术参数 1、 仰拱初期支护采用I20a 钢拱架支撑，纵向间距 0.7m ，喷射 C25 混泥土，厚度 27cm 。 2、 二次衬砌现浇 C30 钢筋混凝土，厚度为 45cm 。 3、 仰拱充填采用 C15 片石混凝土回填。 三、 工艺流程 开挖准备→仰拱开挖→隧 底 断面复核→虚渣清理→栈桥就位→初期支护→仰拱钢筋、 安装模板→自检、 报验→浇筑仰拱混凝土→养护→安装填充混凝土模板→填充混凝土浇筑→养护→下一 工序 注意：仰拱和填充必须分开浇筑，禁止一 次性浇筑。 四、 施工内容 1、 仰拱开挖 ⑴仰拱部位的几何尺寸根据XXX 隧 道 V-3 型衬砌断面施工图施工。 ⑵仰拱开挖采用 弱爆破后挖机直接开挖至设计标高，使仰拱基本 成型，挖掘机、 装载机配合自卸卡车出渣，仰拱开挖时应注意两侧边墙拱脚处附近不要2 钻设炮眼，拱脚处欠挖部分采用风镐凿除，以免松动边墙钢架，为了控制超欠挖，应加强仰拱开挖标高的测量工作及加强装药量的控制，出渣后人工清底。 ⑶为避免开挖震动对已形成的初衬结构造成不利的影响和尽量控制超挖，仰拱开挖爆破时严禁放大炮，控制装药量。 ⑷出渣后，测量人员在隧道两侧边墙高于设计标高1m 处每隔 5m 打一高程控制点，使用水泥钉标记，然后在同一里程的两高程控制点拉一条细线，同时找出该里程隧道中线的位置，量出中线到两水泥钉的距离，然后跟设计值进行比较，来判断是否满足设计要求。从 隧道中线朝 两侧每隔 1m 量出细线离隧道底面 的高度 ，与 设计值进行比较，判断与 设计尺 寸 是否相 符 ，并 对欠挖的部位进行处理 。 ⑸ 仰拱一次 开挖长 度 控制在 2~3 米 范 围 内 ，避免造成隧道侧墙部位收 敛 变形过 大，影响结构及施 工安 全 。 2、 安 设栈 桥 根 据 测量放线点开挖仰拱，使用挖掘 机 清理 施 工作业 段 的大部分底渣，搭设栈 桥 ，栈 桥 底面 高度 比已施 工的仰拱填 充 面 高20cm，然后人工清理 隧底、 检查 断面 尺 寸 及标高是否符 合 设计要求。 ⑴仰拱栈 桥 就位时，要注意安 设的平整及安 设宽度 符 合 设计要求，保证车辆行车安 全 及不同轮距的车辆均能通过 仰拱栈 桥 。 ⑵仰拱栈 桥 上部的泥水及残余混凝土应及时清除，...
