仰斜式挡土墙设计

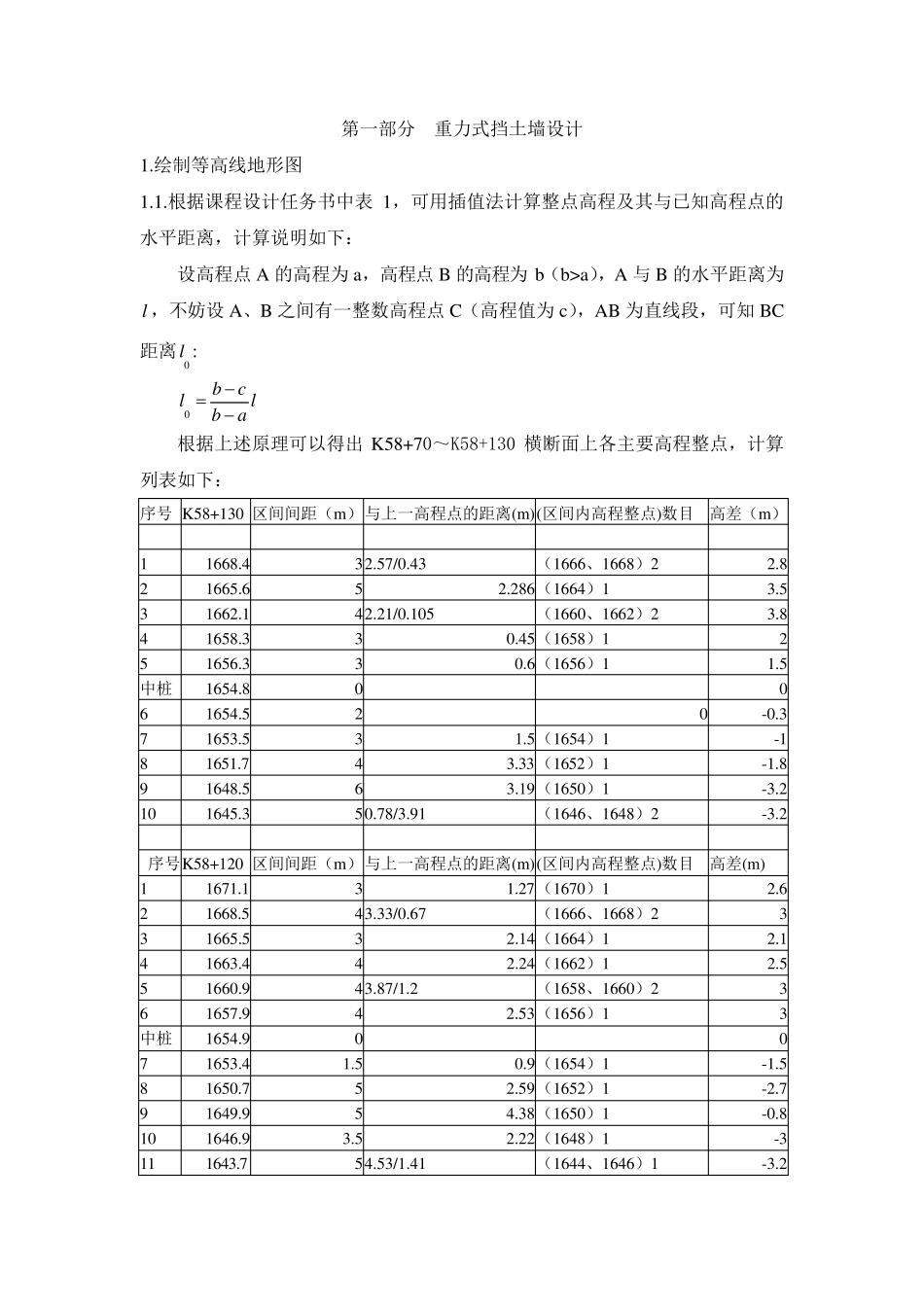

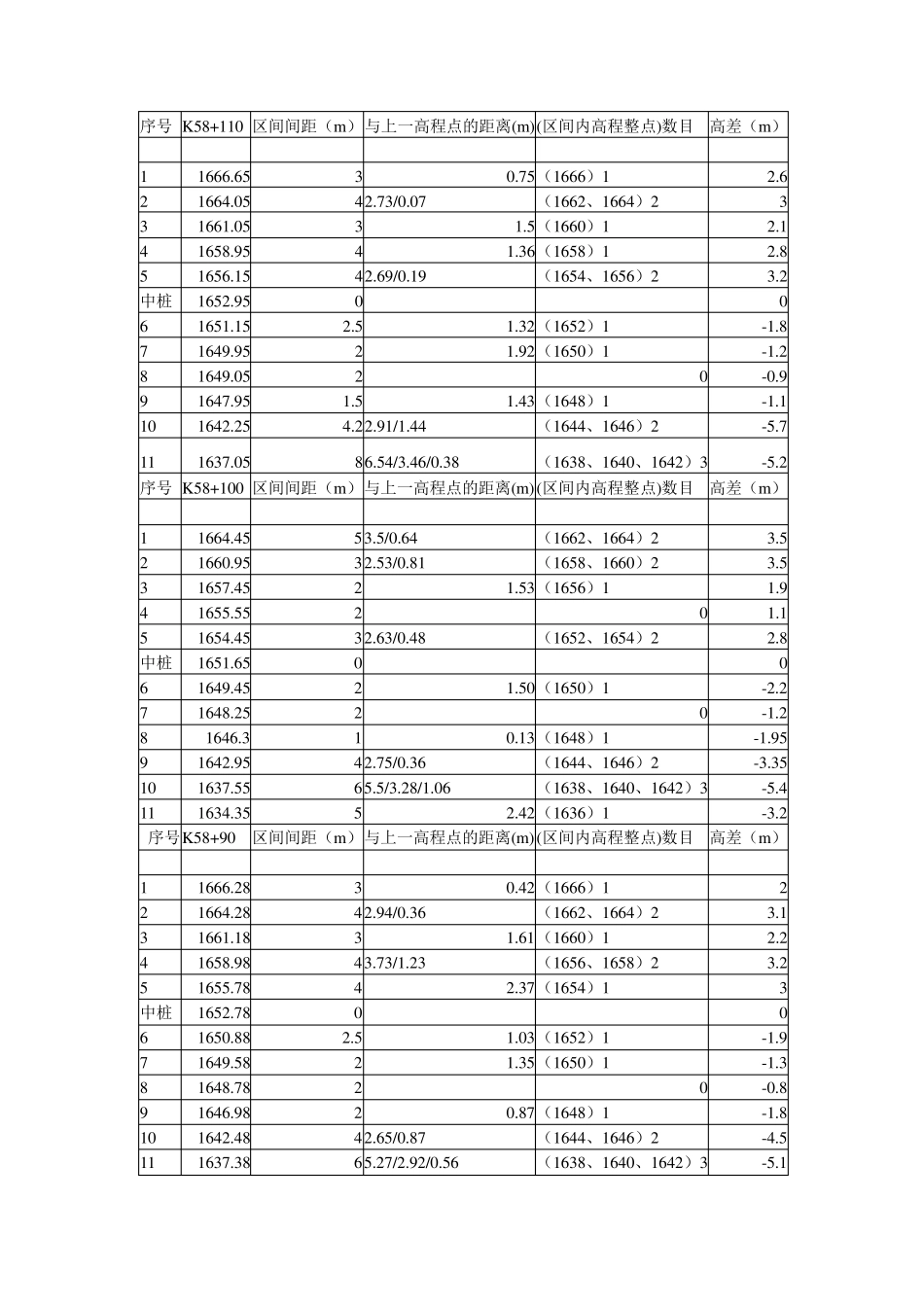

第一部分 重力式挡土墙设计 1.绘制等高线地形图 1.1.根据课程设计任务书中表1，可用插值法计算整点高程及其与已知高程点的水平距离，计算说明如下： 设高程点A 的高程为a，高程点B 的高程为b（b>a），A 与B 的水平距离为l，不妨设A、B 之间有一整数高程点C（高程值为c），AB 为直线段，可知BC距离0l : 0bcllba 根据上述原理可以得出 K58+70～K58+130 横断面上各主要高程整点，计算列表如下： 序号 K58+130 区间间距（m ） 与上一高程点的距离(m ) (区间内高程整点)数目 高差（m ） 1 1668.4 3 2.57/0.43 （1666、1668）2 2.8 2 1665.6 5 2.286 （1664）1 3.5 3 1662.1 4 2.21/0.105 （1660、1662）2 3.8 4 1658.3 3 0.45 （1658）1 2 5 1656.3 3 0.6 （1656）1 1.5 中桩 1654.8 0 0 6 1654.5 2 0 -0.3 7 1653.5 3 1.5 （1654）1 -1 8 1651.7 4 3.33 （1652）1 -1.8 9 1648.5 6 3.19 （1650）1 -3.2 10 1645.3 5 0.78/3.91 （1646、1648）2 -3.2 序号 K58+120 区间间距（m ） 与上一高程点的距离(m ) (区间内高程整点)数目 高差(m ) 1 1671.1 3 1.27 （1670）1 2.6 2 1668.5 4 3.33/0.67 （1666、1668）2 3 3 1665.5 3 2.14 （1664）1 2.1 4 1663.4 4 2.24 （1662）1 2.5 5 1660.9 4 3.87/1.2 （1658、1660）2 3 6 1657.9 4 2.53 （1656）1 3 中桩 1654.9 0 0 7 1653.4 1.5 0.9 （1654）1 -1.5 8 1650.7 5 2.59 （1652）1 -2.7 9 1649.9 5 4.38 （1650）1 -0.8 10 1646.9 3.5 2.22 （1648）1 -3 11 1643.7 5 4.53/1.41 （1644、1646）1 -3.2 序号 K58+110 区间间距（m） 与上一高程点的距离(m) (区间内高程整点)数目 高差（m） 1 1666.65 3 0.75 （1666）1 2.6 2 1664.05 4 2.73/0.07 （1662、1664）2 3 3 1661.05 3 1.5 （1660）1 2.1 4 1658.95 4 1.36 （1658）1 2.8 5 1656.15 4 2.69/0.19 （1654、1656）2 3.2 中桩 1652.95 0 0 6 1651.15 2.5 1.32 （1652）1 -1.8 7 1649.95 2 1.92 （1650）1 -1.2 8 1649.05 2 0 -0.9 9 1647.95 1.5 1.43 （1648）1 -1.1 10 1642.25 4.2 2.91/1.44 （1644、1646）2 -5.7 11 1637.05 8 6.54/3.46/0.38 （1638、1640、1642）3 -5.2 序号 K58+10...
