仰斜式重力挡土墙计算书

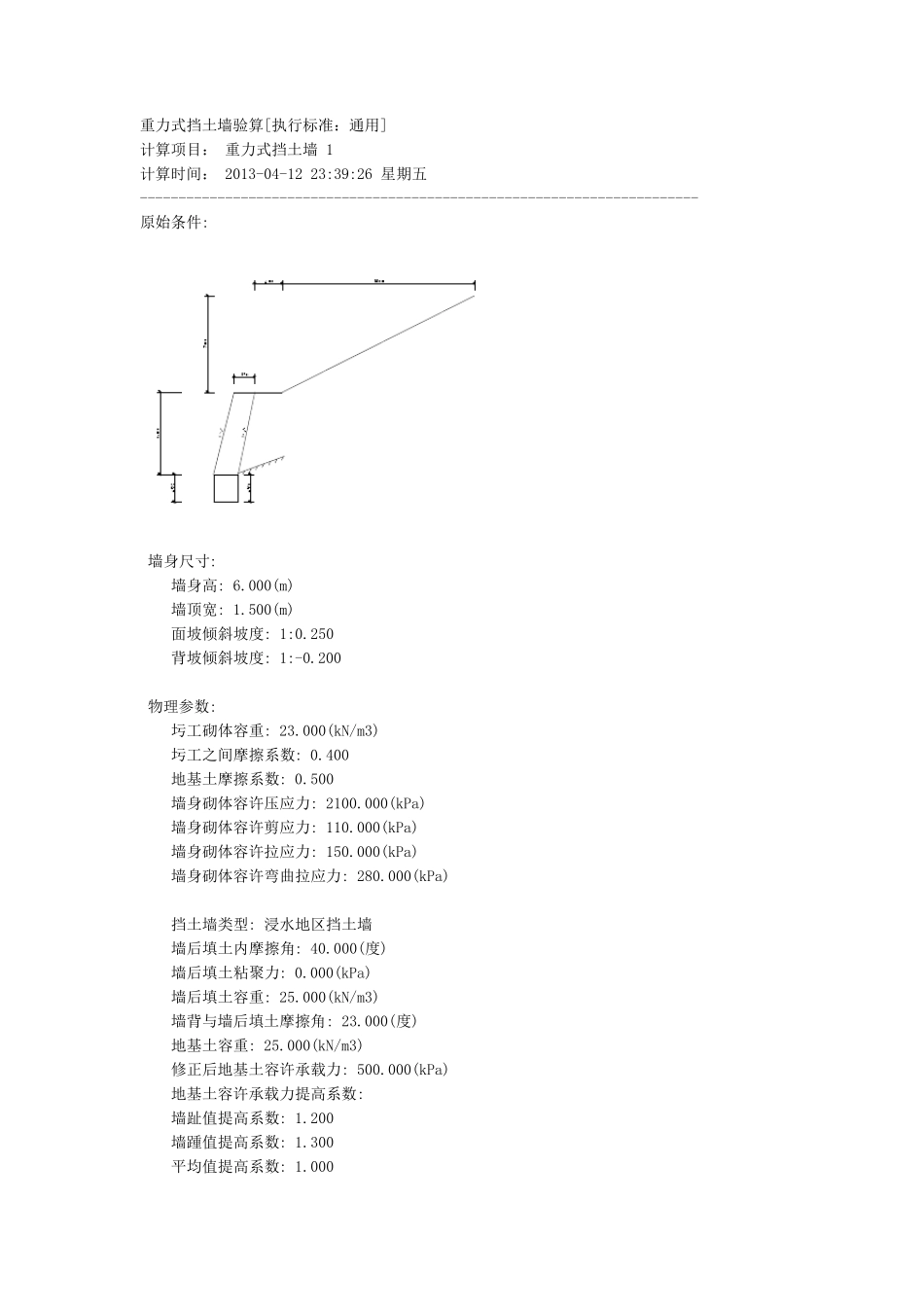

仰斜式重力挡土墙计算书_第1页
1/13

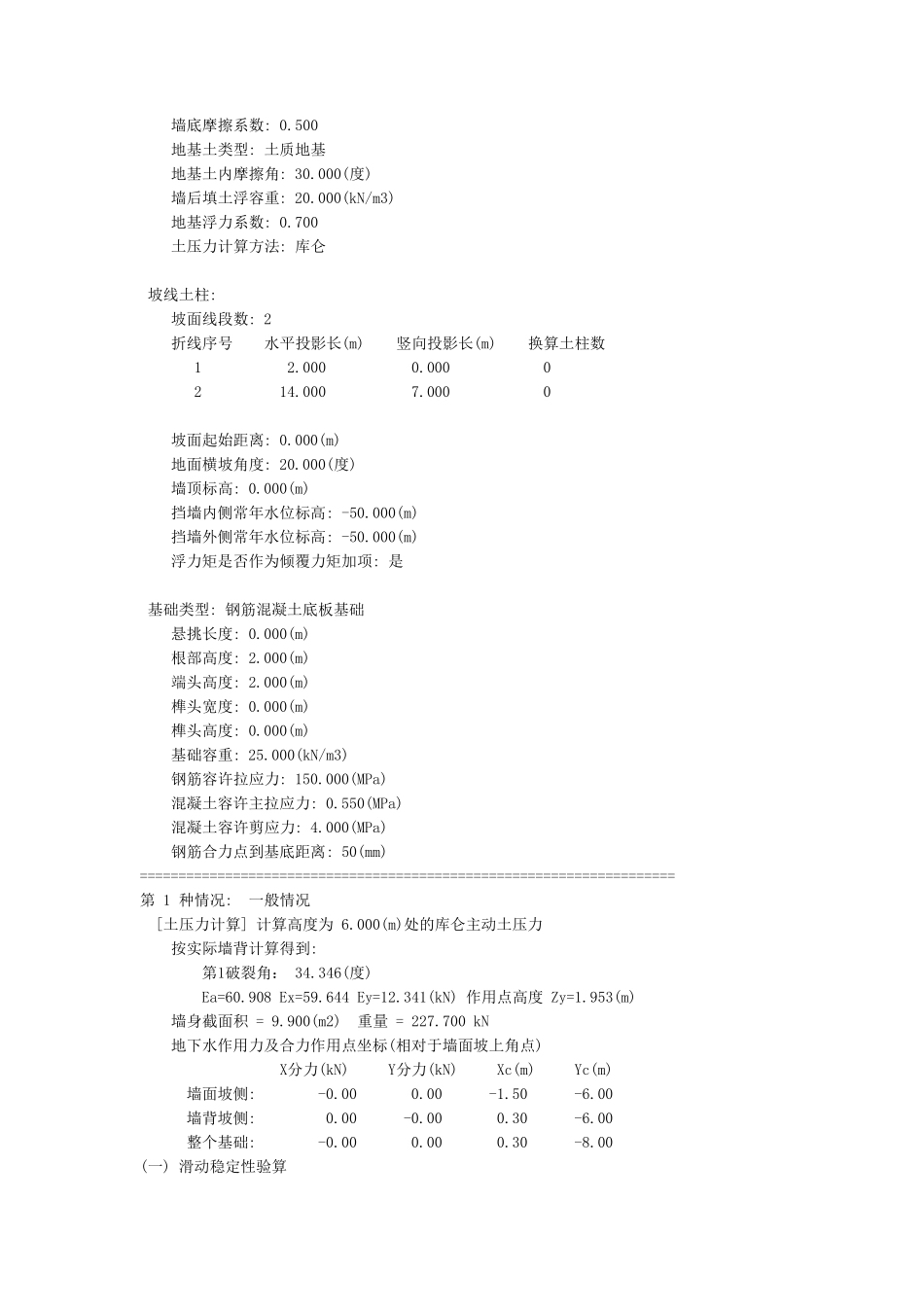

仰斜式重力挡土墙计算书_第2页
2/13

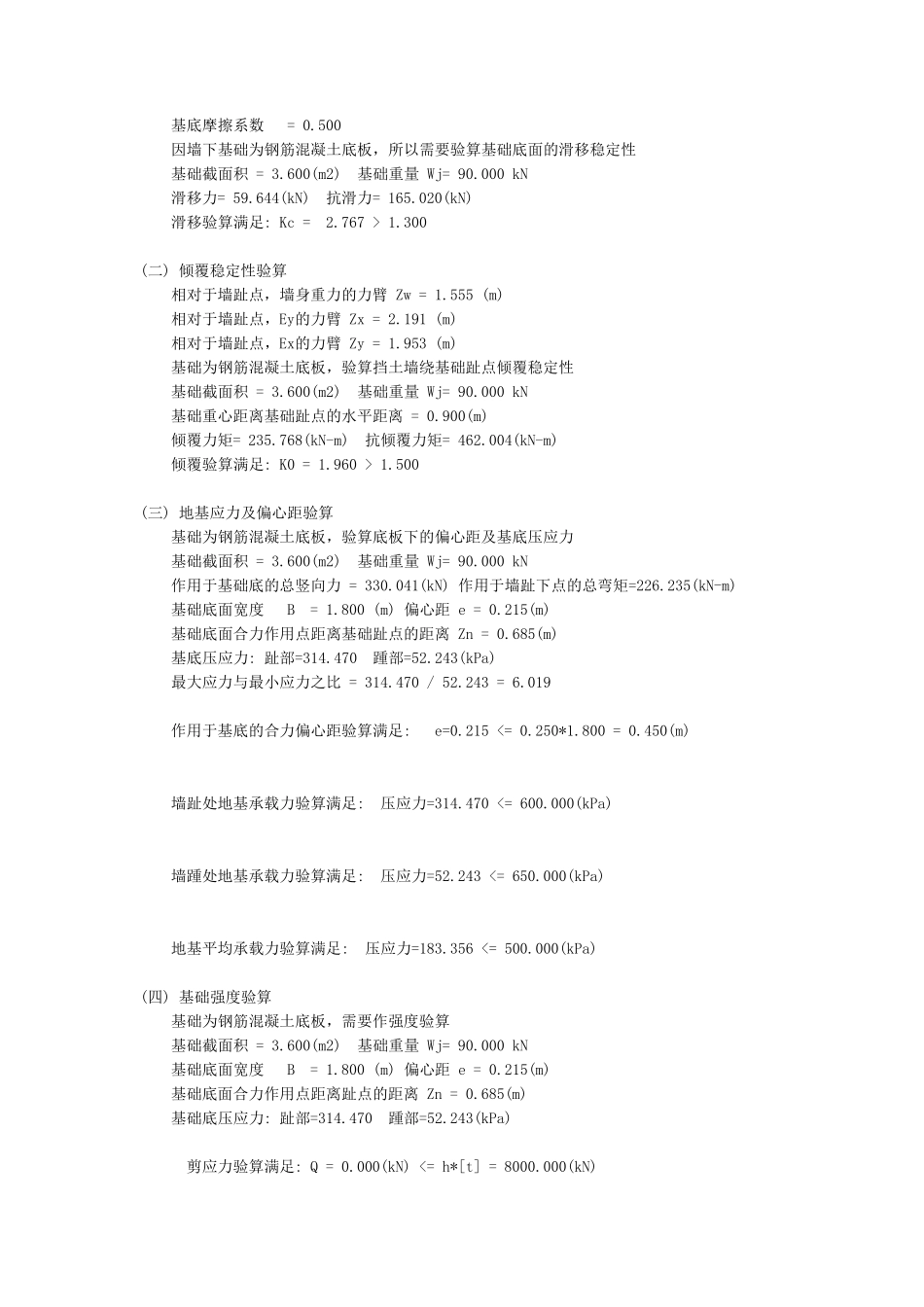

仰斜式重力挡土墙计算书_第3页
3/13
重力式挡土墙验算[执行标准:通用] 计算项目: 重力式挡土墙 1 计算时间: 2013-04-12 23:39:26 星期五 ------------------------------------------------------------------------ 原始条件: 墙身尺寸: 墙身高: 6.000(m) 墙顶宽: 1.500(m) 面坡倾斜坡度: 1:0.250 背坡倾斜坡度: 1:-0.200 物理参数: 圬工砌体容重: 23.000(kN/m3) 圬工之间摩擦系数: 0.400 地基土摩擦系数: 0.500 墙身砌体容许压应力: 2100.000(kPa) 墙身砌体容许剪应力: 110.000(kPa) 墙身砌体容许拉应力: 150.000(kPa) 墙身砌体容许弯曲拉应力: 280.000(kPa) 挡土墙类型: 浸水地区挡土墙 墙后填土内摩擦角: 40.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 25.000(kN/m3) 墙背与墙后填土摩擦角: 23.000(度) 地基土容重: 25.000(kN/m3) 修正后地基土容许承载力: 500.000(kPa) 地基土容许承载力提高系数: 墙趾值提高系数: 1.200 墙踵值提高系数: 1.300 平均值提高系数: 1.000 墙底摩擦系数: 0.500 地基土类型: 土质地基 地基土内摩擦角: 30.000(度) 墙后填土浮容重: 20.000(kN/m3) 地基浮力系数: 0.700 土压力计算方法: 库仑 坡线土柱: 坡面线段数: 2 折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数 1 2.000 0.000 0 2 14.000 7.000 0 坡面起始距离: 0.000(m) 地面横坡角度: 20.000(度) 墙顶标高: 0.000(m) 挡墙内侧常年水位标高: -50.000(m) 挡墙外侧常年水位标高: -50.000(m) 浮力矩是否作为倾覆力矩加项: 是 基础类型: 钢筋混凝土底板基础 悬挑长度: 0.000(m) 根部高度: 2.000(m) 端头高度: 2.000(m) 榫头宽度: 0.000(m) 榫头高度: 0.000(m) 基础容重: 25.000(kN/m3) 钢筋容许拉应力: 150.000(MPa) 混凝土容许主拉应力: 0.550(MPa) 混凝土容许剪应力: 4.000(MPa) 钢筋合力点到基底距离: 50(mm) ===================================================================== 第 1 种情况: 一般情况 [土压力计算] 计算高度为 6.000(m)处的库仑主动土压力 按实际墙背计算得到: 第1破裂角: 34.346(度) Ea=60.908 Ex=59.644 Ey=12.341(kN) 作用点高度 Zy=1.953(m) 墙身截面积 = 9.900(m2) 重量 = 227.700 kN 地下水作用力及合力作用点坐标(相对于墙面坡上角点) X分力(kN) Y分力(kN) Xc(m) Yc(m) 墙面坡侧: -0.00 0.00 -...
