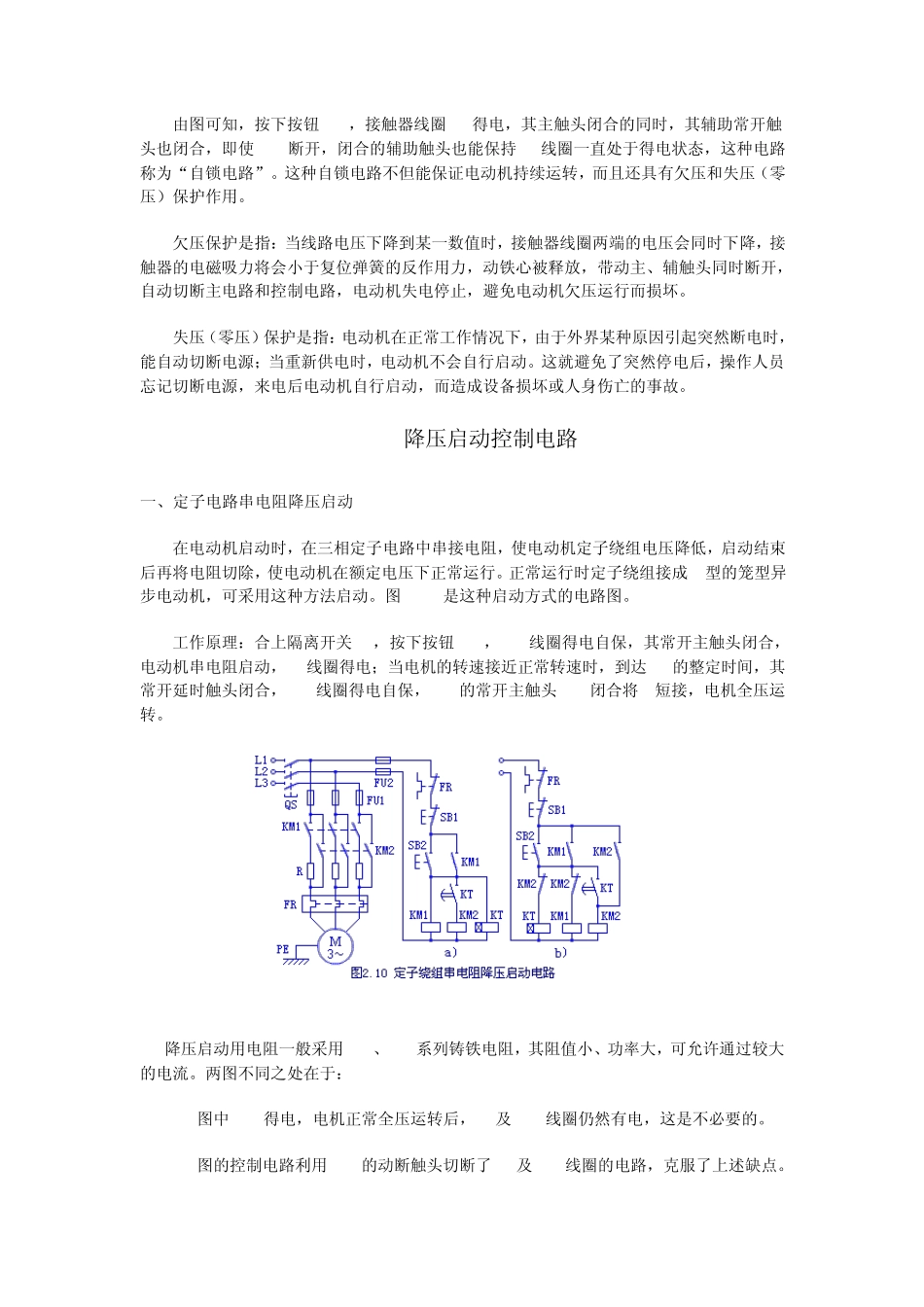

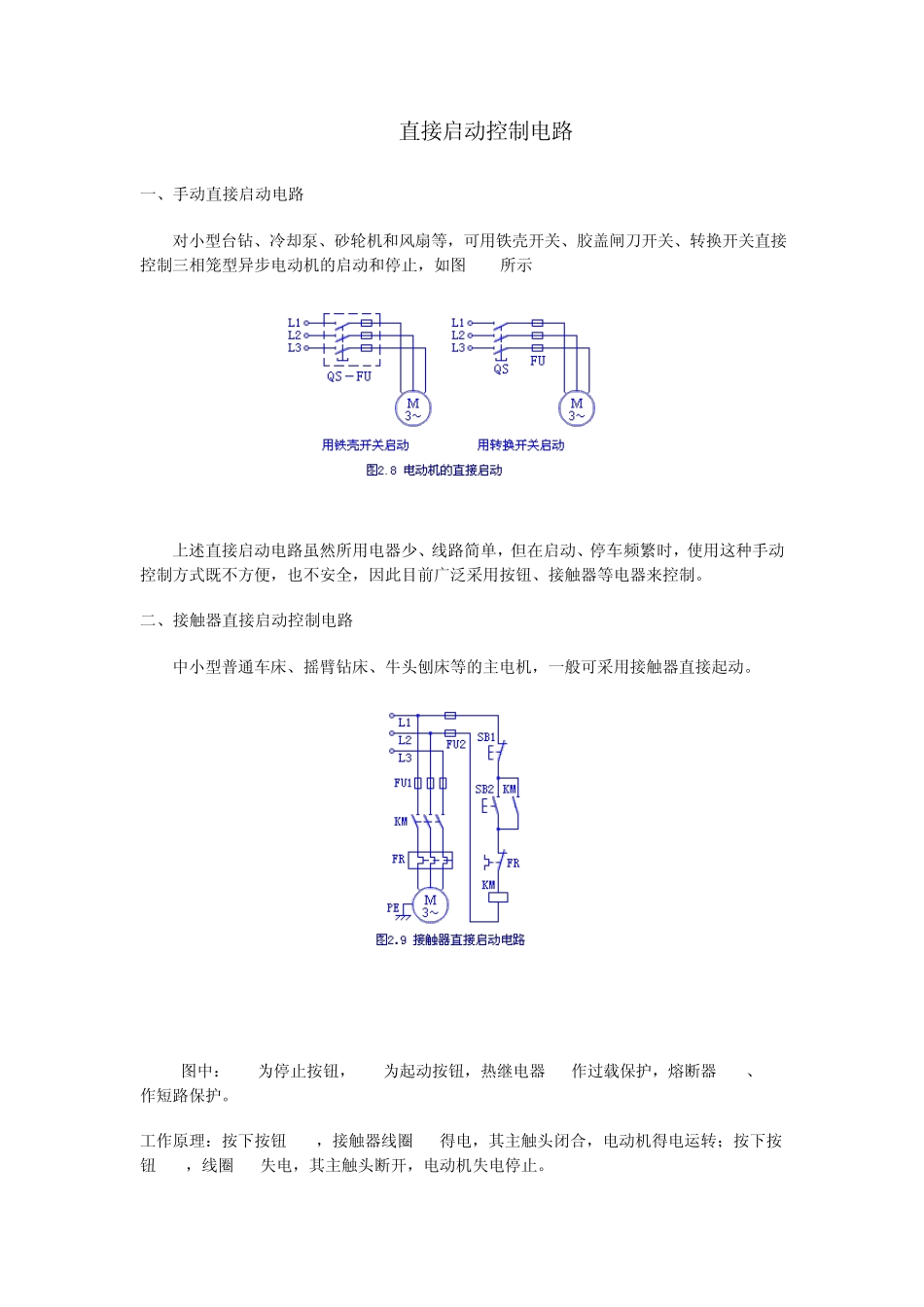

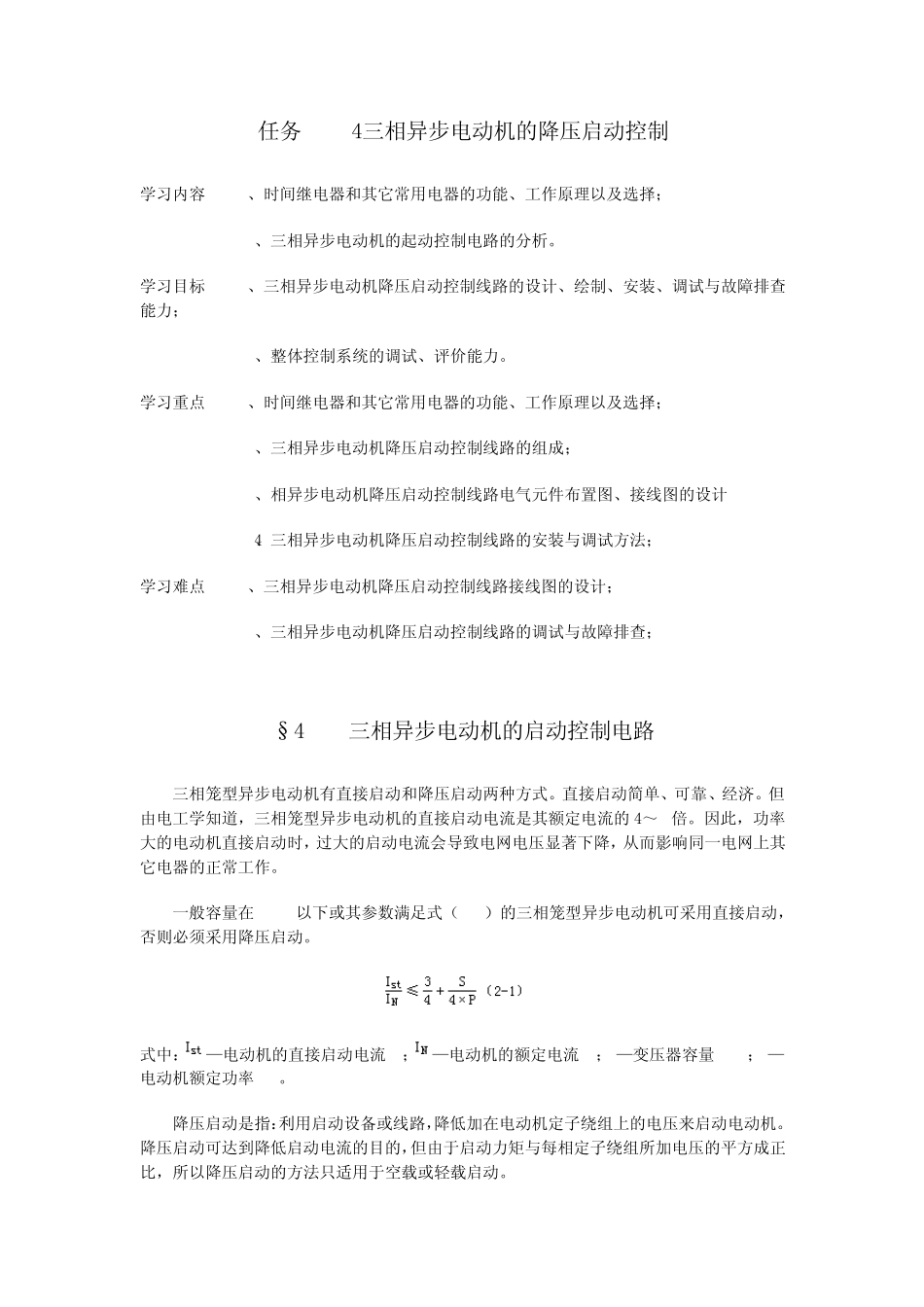

任务1-4 三相异步电动机的降压启动控制 学习内容 1、时间继电器和其它常用电器的功能、工作原理以及选择; 2、三相异步电动机的起动控制电路的分析。 学习目标 1、三相异步电动机降压启动控制线路的设计、绘制、安装、调试与故障排查能力; 2、整体控制系统的调试、评价能力。 学习重点 1、时间继电器和其它常用电器的功能、工作原理以及选择; 2、三相异步电动机降压启动控制线路的组成; 3、相异步电动机降压启动控制线路电气元件布置图、接线图的设计 4、三相异步电动机降压启动控制线路的安装与调试方法; 学习难点 1、三相异步电动机降压启动控制线路接线图的设计; 2、三相异步电动机降压启动控制线路的调试与故障排查; §4-1 三相异步电动机的启动控制电路 三相笼型异步电动机有直接启动和降压启动两种方式。直接启动简单、可靠、经济。但由电工学知道,三相笼型异步电动机的直接启动电流是其额定电流的4~7倍。因此,功率大的电动机直接启动时,过大的启动电流会导致电网电压显著下降,从而影响同一电网上其它电器的正常工作。 一般容量在 10kW以下或其参数满足式(2-1)的三相笼型异步电动机可采用直接启动,否则必须采用降压启动。 式中:—电动机的直接启动电流/A;—电动机的额定电流/A;S—变压器容量/kVA;P—电动机额定功率/kW。 降压启动是指:利用启动设备或线路,降低加在电动机定子绕组上的电压来启动电动机。降压启动可达到降低启动电流的目的,但由于启动力矩与每相定子绕组所加电压的平方成正比,所以降压启动的方法只适用于空载或轻载启动。 4-1 直接启动控制电路 一、手动直接启动电路 对小型台钻、冷却泵、砂轮机和风扇等,可用铁壳开关、胶盖闸刀开关、转换开关直接控制三相笼型异步电动机的启动和停止,如图 2.8所示 上述直接启动电路虽然所用电器少、线路简单,但在启动、停车频繁时,使用这种手动控制方式既不方便,也不安全,因此目前广泛采用按钮、接触器等电器来控制。 二、接触器直接启动控制电路 中小型普通车床、摇臂钻床、牛头刨床等的主电机,一般可采用接触器直接起动。 图中:SB1为停止按钮,SB2为起动按钮,热继电器 FR作过载保护,熔断器 FU1、FU2作短路保护。 工作原理:按下按钮 SB2,接触器线圈 KM得电,其主触头闭合,电动机得电运转;按下按钮 SB1,线圈 KM失电,其主触头断开,电动机失电停止。 由图可知,按下按钮SB2,接触器线圈KM得电,其主触头闭合的...
