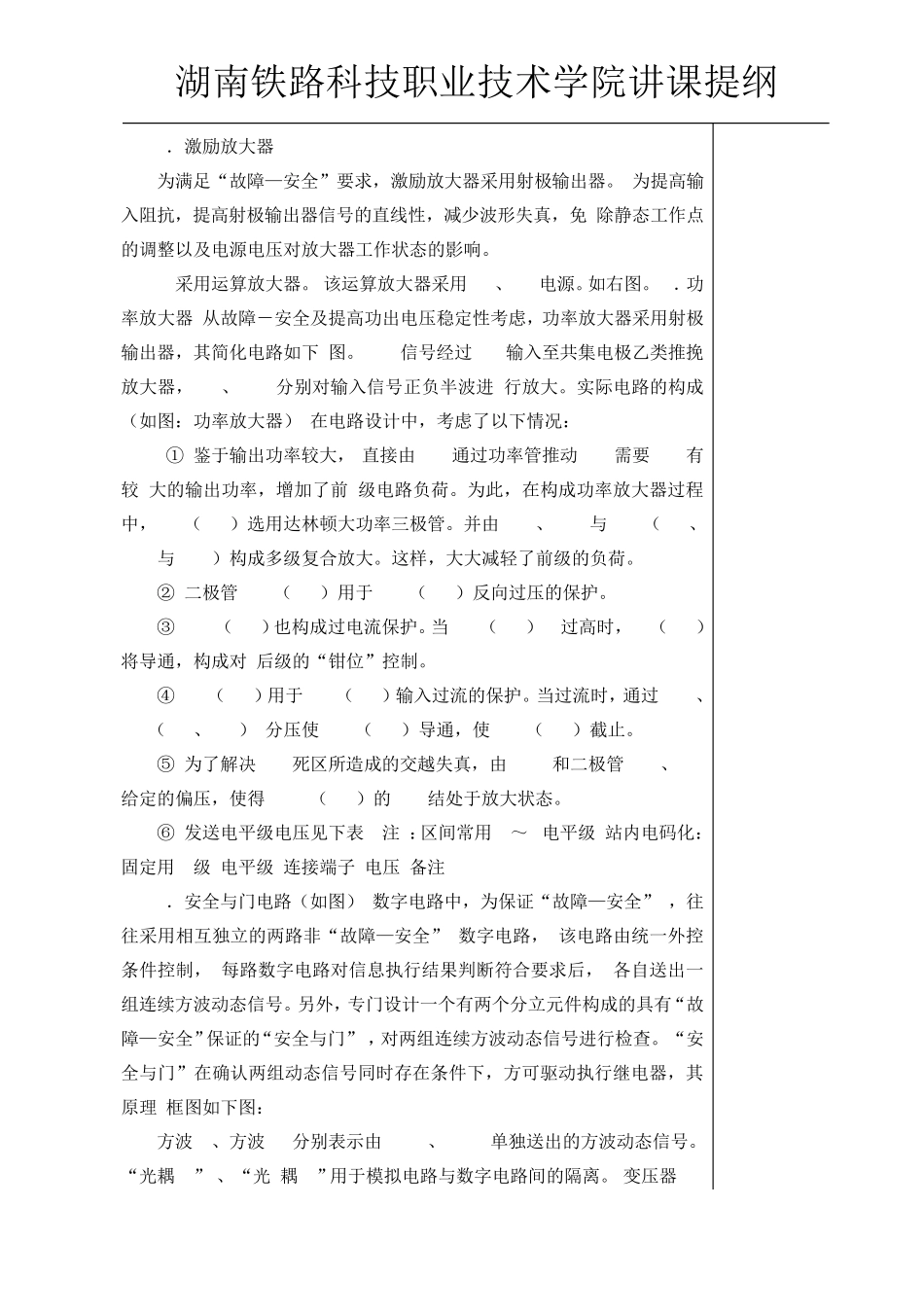

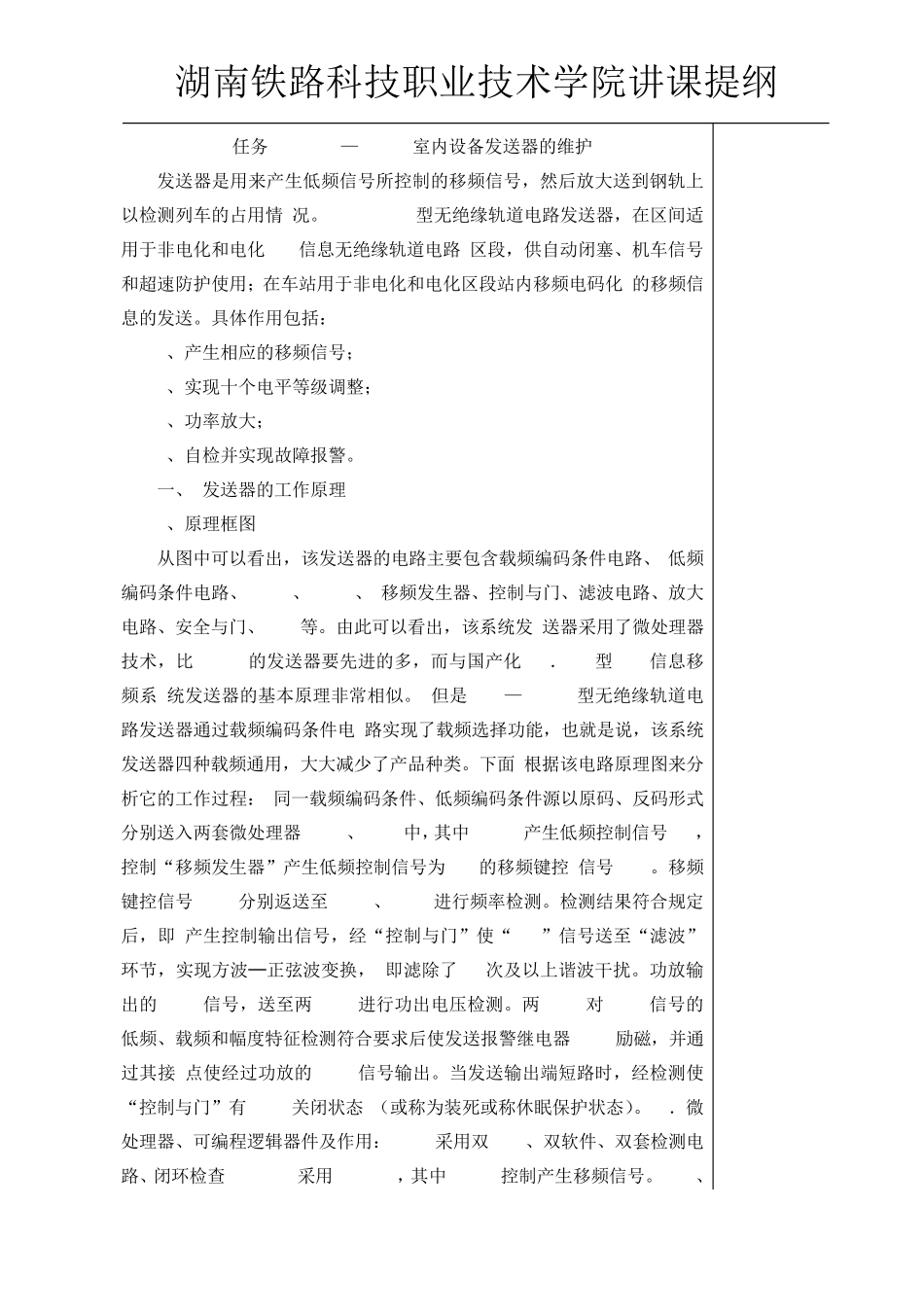

湖南铁路科技职业技术学院讲课提纲 任务 4.1 ZPW—2000A 室内设备发送器的维护 发送器是用来产生低频信号所控制的移频信号，然后放大送到钢轨上以检测列车的占用情 况。ZPW-2000A型无绝缘轨道电路发送器，在区间适用于非电化和电化 18信息无绝缘轨道电路 区段，供自动闭塞、机车信号和超速防护使用；在车站用于非电化和电化区段站内移频电码化 的移频信息的发送。具体作用包括： 1、产生相应的移频信号； 2、实现十个电平等级调整； 3、功率放大； 4、自检并实现故障报警。 一、 发送器的工作原理 1、原理框图 从图中可以看出，该发送器的电路主要包含载频编码条件电路、 低频编码条件电路、 CPU1、 CPU2、 移频发生器、控制与门、滤波电路、放大电路、安全与门、FBJ 等。由此可以看出，该系统发 送器采用了微处理器技术，比 UM71 的发送器要先进的多，而与国产化 ZP．WD 型 18 信息移频系 统发送器的基本原理非常相似。 但是 ZPW—2000A 型无绝缘轨道电路发送器通过载频编码条件电 路实现了载频选择功能，也就是说，该系统发送器四种载频通用，大大减少了产品种类。下面 根据该电路原理图来分析它的工作过程： 同一载频编码条件、低频编码条件源以原码、反码形式分别送入两套微处理器 CPU1、CPU2 中，其中 CPU1 产生低频控制信号 Fc，控制“移频发生器”产生低频控制信号为 Fc 的移频键控 信号 FSK。移频键控信号 FSK 分别返送至 CPU1、CPU2进行频率检测。检测结果符合规定后，即 产生控制输出信号，经“控制与门”使“FSK”信号送至“滤波”环节，实现方波─正弦波变换， 即滤除了 3 次及以上谐波干扰。功放输出的 FSK 信号，送至两 CPU 进行功出电压检测。两 CPU 对 FSK 信号的低频、载频和幅度特征检测符合要求后使发送报警继电器 FBJ 励磁，并通过其接 点使经过功放的 FSK 信号输出。当发送输出端短路时，经检测使“控制与门”有 10S 关闭状态 （或称为装死或称休眠保护状态）。 2．微处理器、可编程逻辑器件及作用： (1) 采用双 CPU、双软件、双套检测电路、闭环检查 (2) CPU采用 80C196，其中 CPU1 控制产生移频信号。CPU1、 湖南铁路科技职业技术学院讲课提纲 CPU2 还担负着移频输出 信号的低频、载频及幅度特征的检测等功能； (3) FPGA可编程逻辑器件，由它构成移频发生器，并行 I/O 扩展接口、频率计数器等。 3 3．低频和载频编码条件的读取 ...
