OSPF-路由引入实验VIP专享

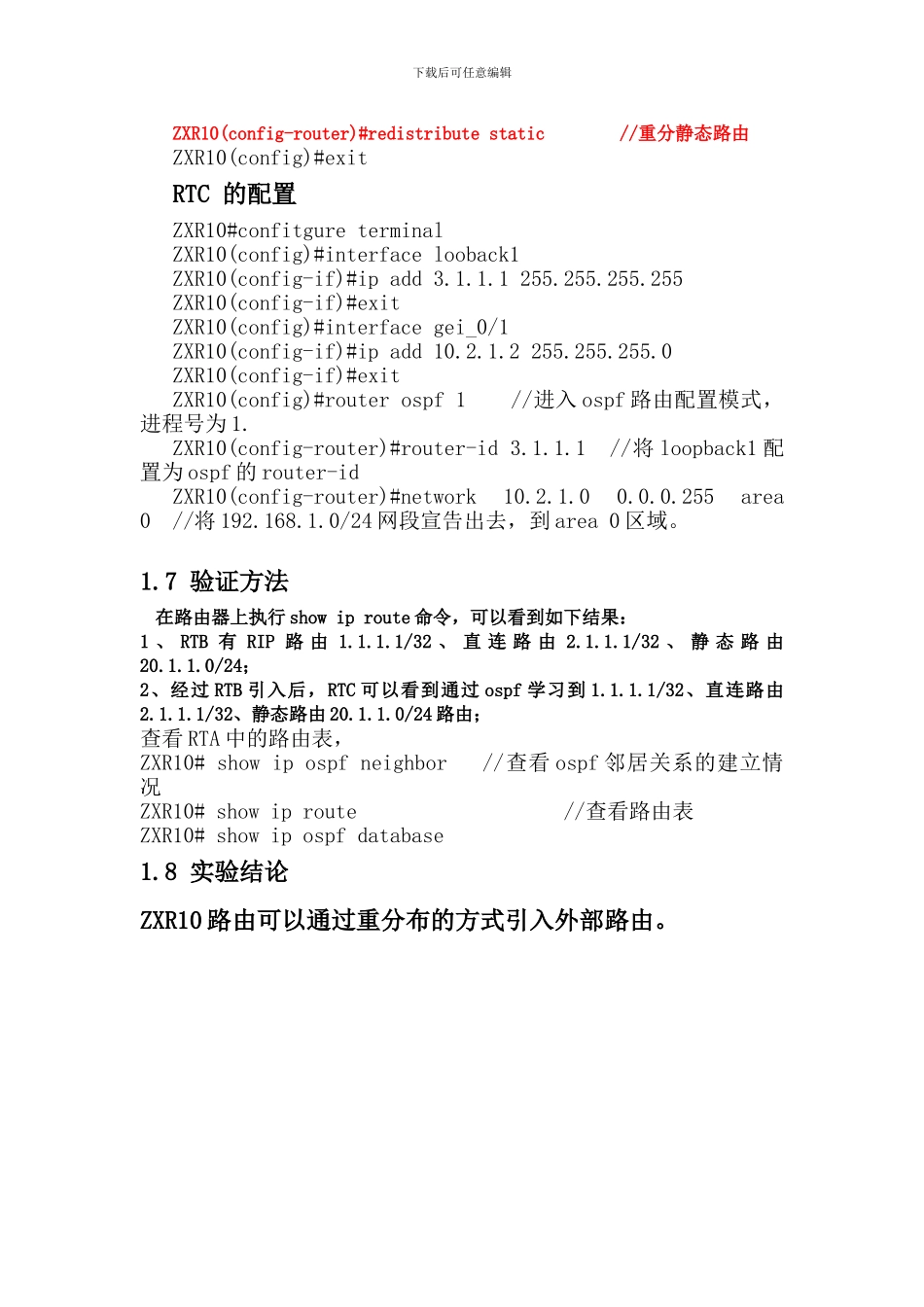

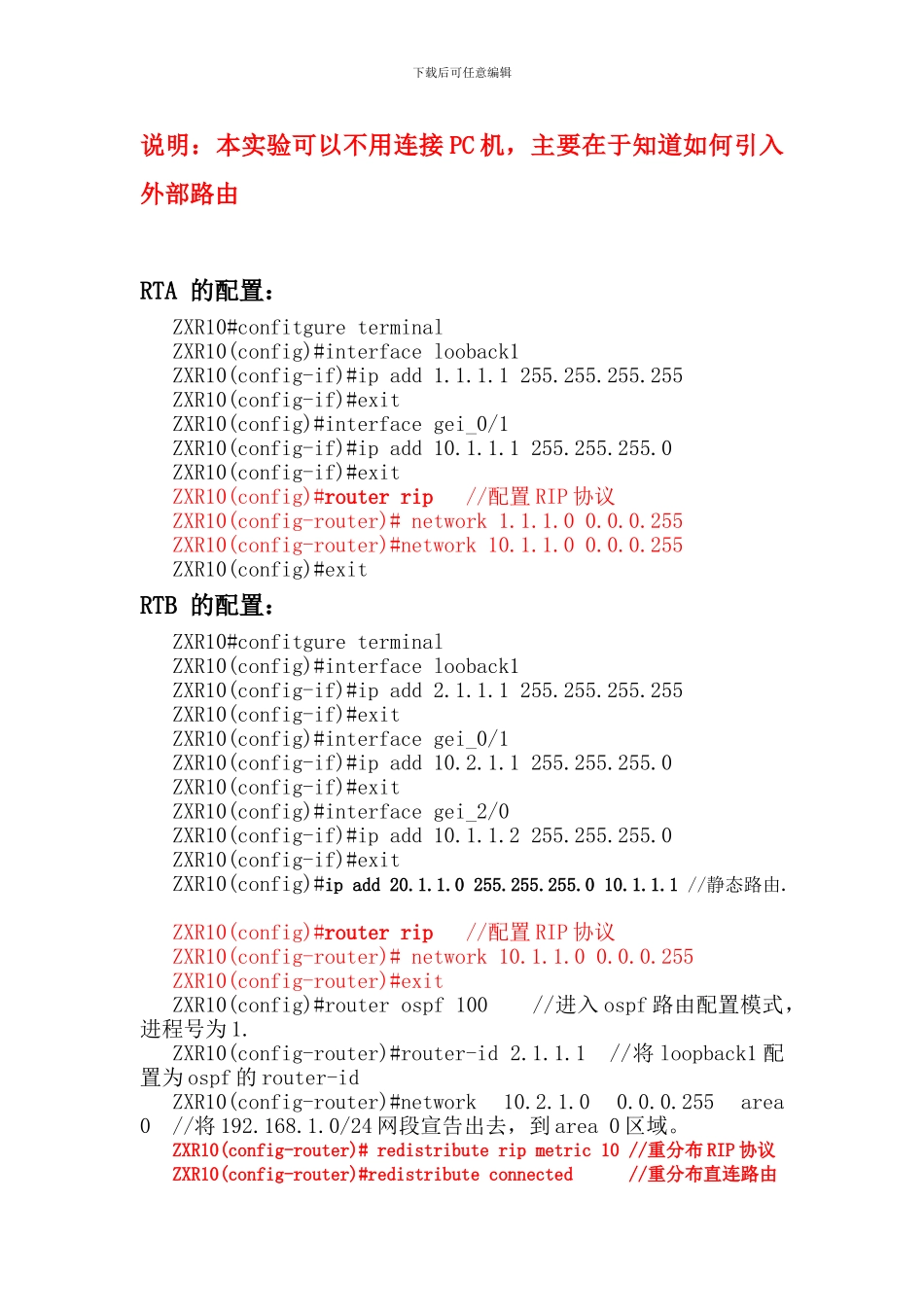

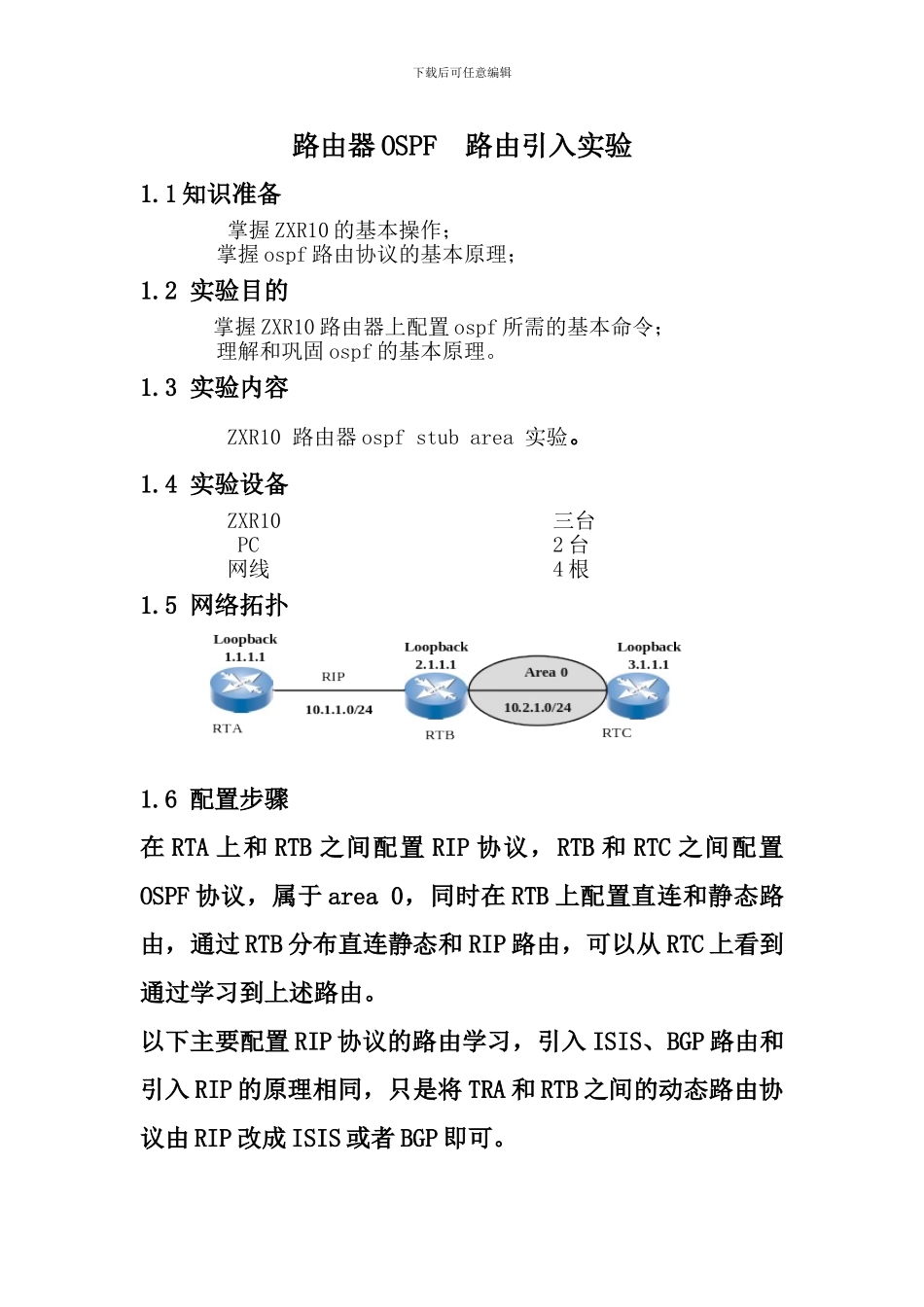

下载后可任意编辑路由器 OSPF 路由引入实验1.1 知识准备 掌握 ZXR10 的基本操作； 掌握 ospf 路由协议的基本原理；1.2 实验目的 掌握 ZXR10 路由器上配置 ospf 所需的基本命令； 理解和巩固 ospf 的基本原理。1.3 实验内容 ZXR10 路由器 ospf stub area 实验。1.4 实验设备 ZXR10 三台 PC 2 台 网线 4 根1.5 网络拓扑 1.6 配置步骤在 RTA 上和 RTB 之间配置 RIP 协议，RTB 和 RTC 之间配置OSPF 协议，属于 area 0，同时在 RTB 上配置直连和静态路由，通过 RTB 分布直连静态和 RIP 路由，可以从 RTC 上看到通过学习到上述路由。以下主要配置 RIP 协议的路由学习，引入 ISIS、BGP 路由和引入 RIP 的原理相同，只是将 TRA 和 RTB 之间的动态路由协议由 RIP 改成 ISIS 或者 BGP 即可。下载后可任意编辑说明：本实验可以不用连接 PC 机，主要在于知道如何引入外部路由RTA 的配置：ZXR10#confitgure terminalZXR10(config)#interface looback1ZXR10(config-if)#ip add 1.1.1.1 255.255.255.255ZXR10(config-if)#exitZXR10(config)#interface gei_0/1ZXR10(config-if)#ip add 10.1.1.1 255.255.255.0ZXR10(config-if)#exitZXR10(config)#router rip //配置 RIP 协议ZXR10(config-router)# network 1.1.1.0 0.0.0.255ZXR10(config-router)#network 10.1.1.0 0.0.0.255 ZXR10(config)#exitRTB 的配置：ZXR10#confitgure terminalZXR10(config)#interface looback1ZXR10(config-if)#ip add 2.1.1.1 255.255.255.255ZXR10(config-if)#exitZXR10(config)#interface gei_0/1ZXR10(config-if)#ip add 10.2.1.1 255.255.255.0ZXR10(config-if)#exitZXR10(config)#interface gei_2/0ZXR10(config-if)#ip add 10.1.1.2 255.255.255.0ZXR10(config-if)#exitZXR10(config)#ip add 20.1.1.0 255.255.255.0 10.1.1.1 //静态路由.ZXR10(config)#router rip //配置 RIP 协议ZXR10(config-router)# network 10.1.1.0 0.0.0.255ZXR10(config-router)#exitZXR10(config)#router ospf 100 //进入 ospf 路由配置模式，进程号为 1.ZXR10(config-router)#router-id 2.1.1.1 //将 loopback1 配置为 ospf 的 router-idZXR10(config-router)#network 10.2.1.0 0.0.0.255 area 0 //将 192.168.1.0/24 网段宣告出去，到 area 0 区...
