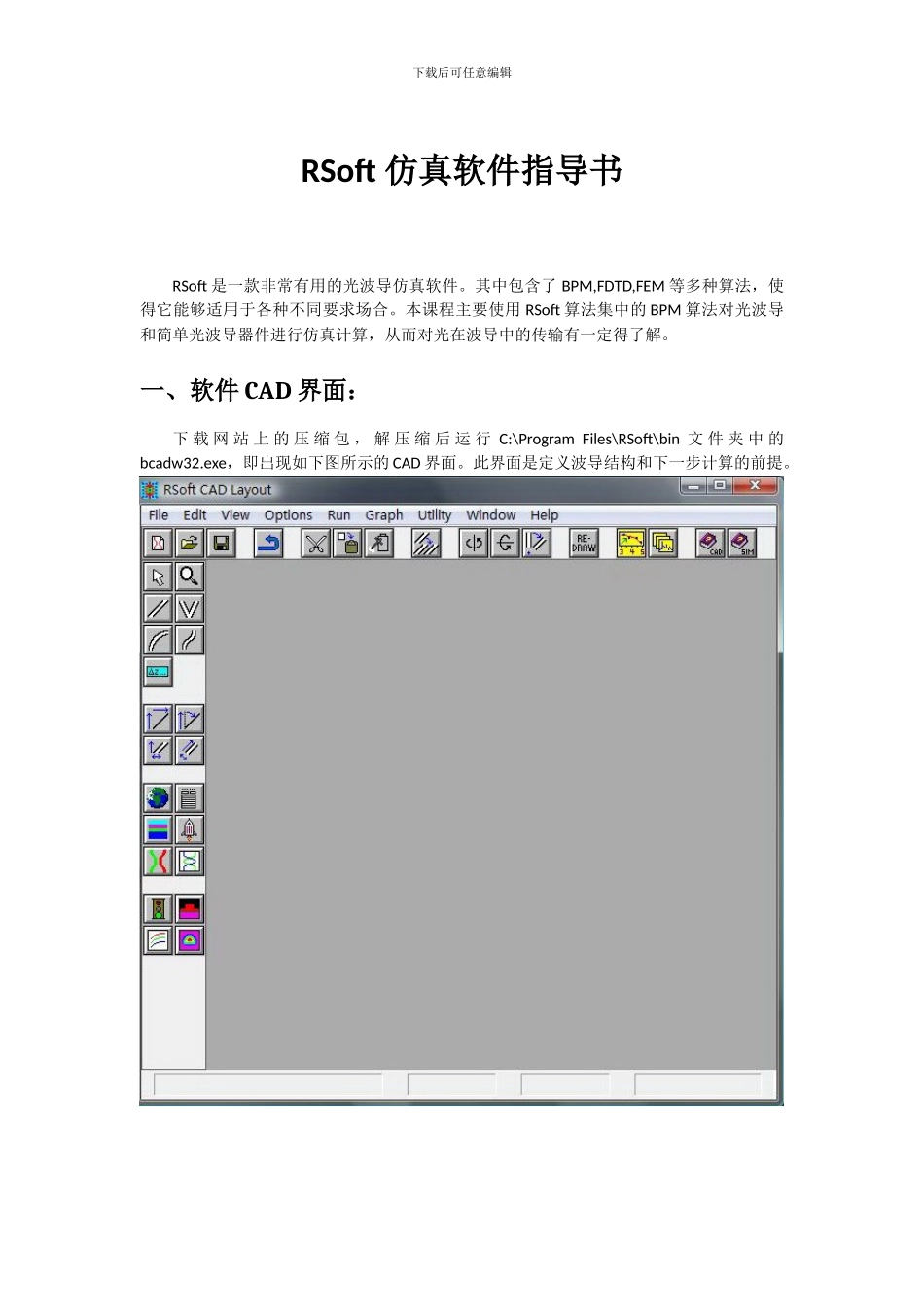

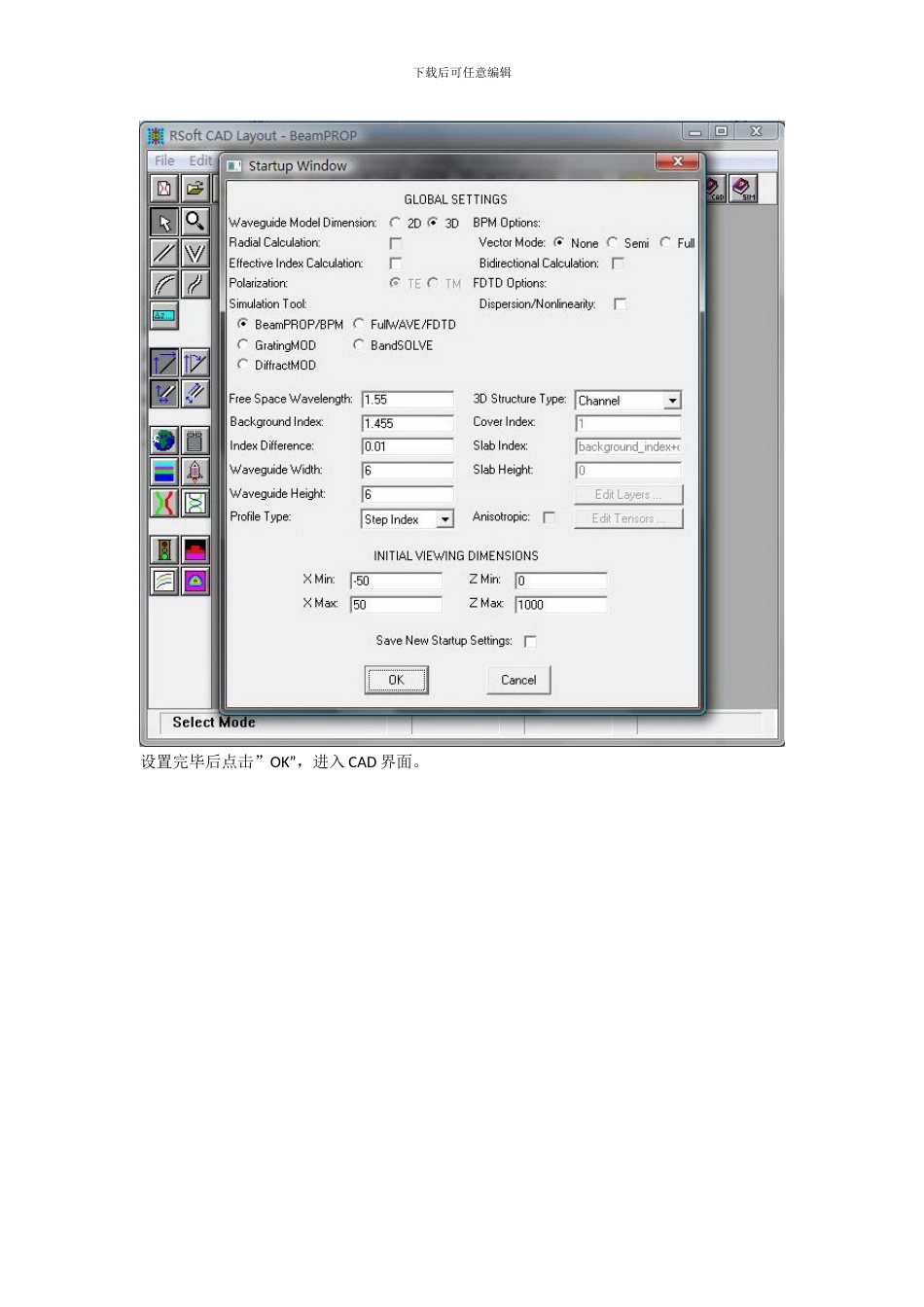

下载后可任意编辑RSoft 仿真软件指导书RSoft 是一款非常有用的光波导仿真软件。其中包含了 BPM,FDTD,FEM 等多种算法，使得它能够适用于各种不同要求场合。本课程主要使用 RSoft 算法集中的 BPM 算法对光波导和简单光波导器件进行仿真计算，从而对光在波导中的传输有一定得了解。一、软件 CAD 界面：下 载 网 站 上 的 压 缩 包 ， 解 压 缩 后 运 行 C:\Program Files\RSoft\bin 文 件 夹 中 的bcadw32.exe，即出现如下图所示的 CAD 界面。此界面是定义波导结构和下一步计算的前提。下载后可任意编辑二、单根波导的仿真：在软件中，点击左上角的”New Circuit”按钮，如图所示。 点击后弹出基本设置对话框，波导的一些基本特性参数需要在此设定。我们模拟目前光通信系统中应用最为广泛的掩埋型二氧化硅波导（channel 型）。波导横截面的尺寸结构为6um*6um，芯层折射率为 1.465，包层折射率为 1.455（包层和芯层的折射率差为 0.01），通信波长为 1.55um。基本参数的设定如下图所示（注意，软件中关于长度的单位均为um）：下载后可任意编辑设置完毕后点击”OK”，进入 CAD 界面。下载后可任意编辑首先画一根直波导。点击”Segment mode” （新建文件时默认就是此模式），如上图红圈所示。之后在空白的 CAD 窗口中某一处单击鼠标左键，在任意另一处再单击左键，即可画出一条波导，如下图所示。下载后可任意编辑到目前为止，画出的波导是任意的，我们还需要对它进行设置，满足我们设计的要求。将鼠标移动至波导上（红色区域上），再单击鼠标右键，会弹出波导的设置菜单。由于我们只需要仿真普通的直波导，所以大部分设置保持默认即可。主要需要调整波导的位置。在RSoft 软件中，波导位置是由首尾两个坐标确定的，并且 BPM 计算的光是只沿着 z 轴传播（即竖直方向），这个是需要特别注意的。具体设置见下图。下载后可任意编辑设置完毕单击”OK”，就可以在 CAD 界面看到修改后的，沿着 z 轴、长度为 1000um 的波导（俯视图）。下载后可任意编辑单单如此还不够，我们还需要设置光源的特性和观察的路径。首先设置路径，单击左侧工具栏中的”Edit Pathways”按钮。下载后可任意编辑单击后左侧工具栏会变成路径设置栏。点击”New”按钮，会新建一个路径，再左键点击我们画好的波导，使路径与波导相一致（此时波导会变绿色），如下图：下载后可任意编辑然后再点击”Monitors”按钮，会弹出一个小...
