盖板涵天然气管道保护方案

盖板涵天然气管道保护方案_第1页
1/19

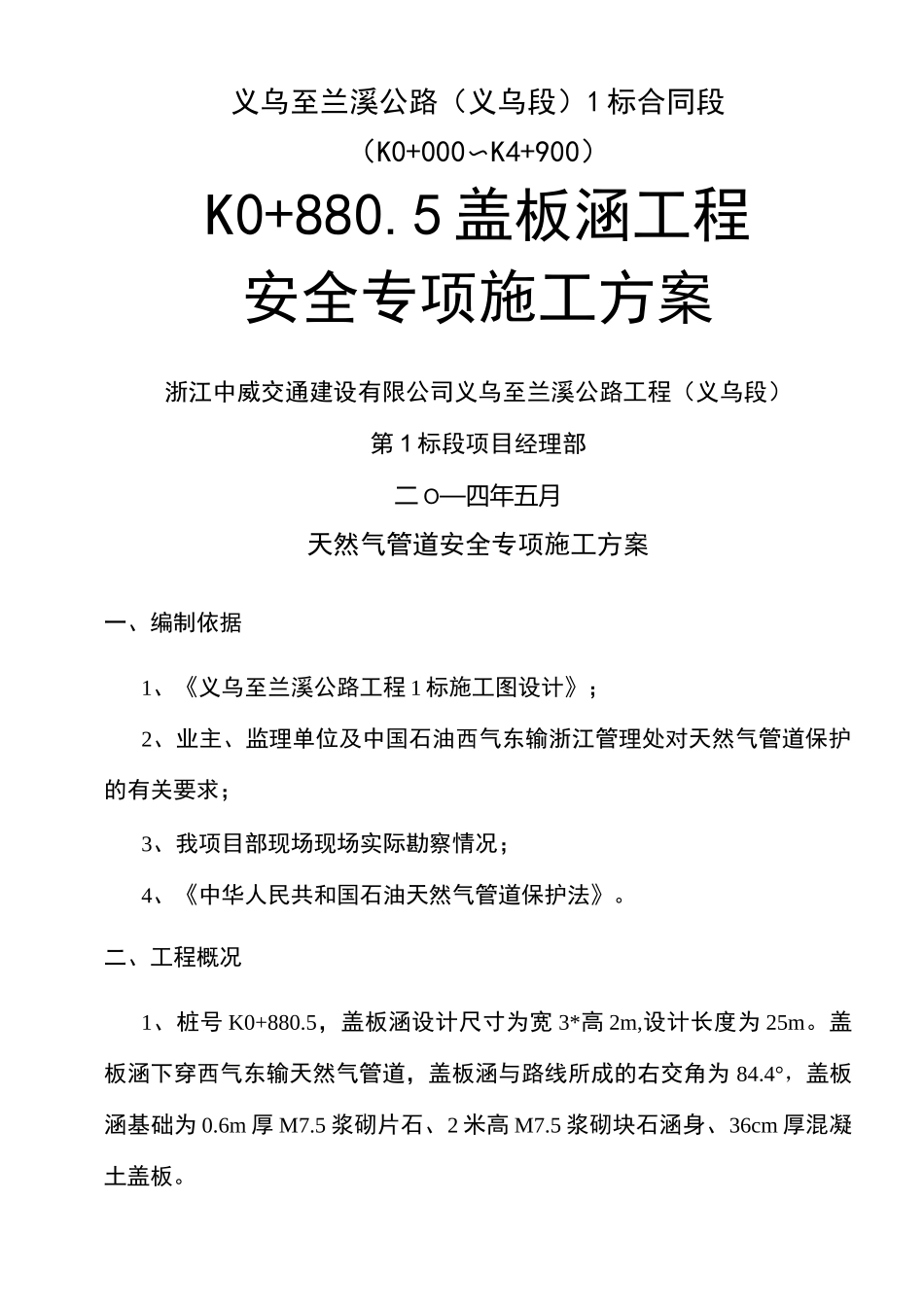

盖板涵天然气管道保护方案_第2页
2/19

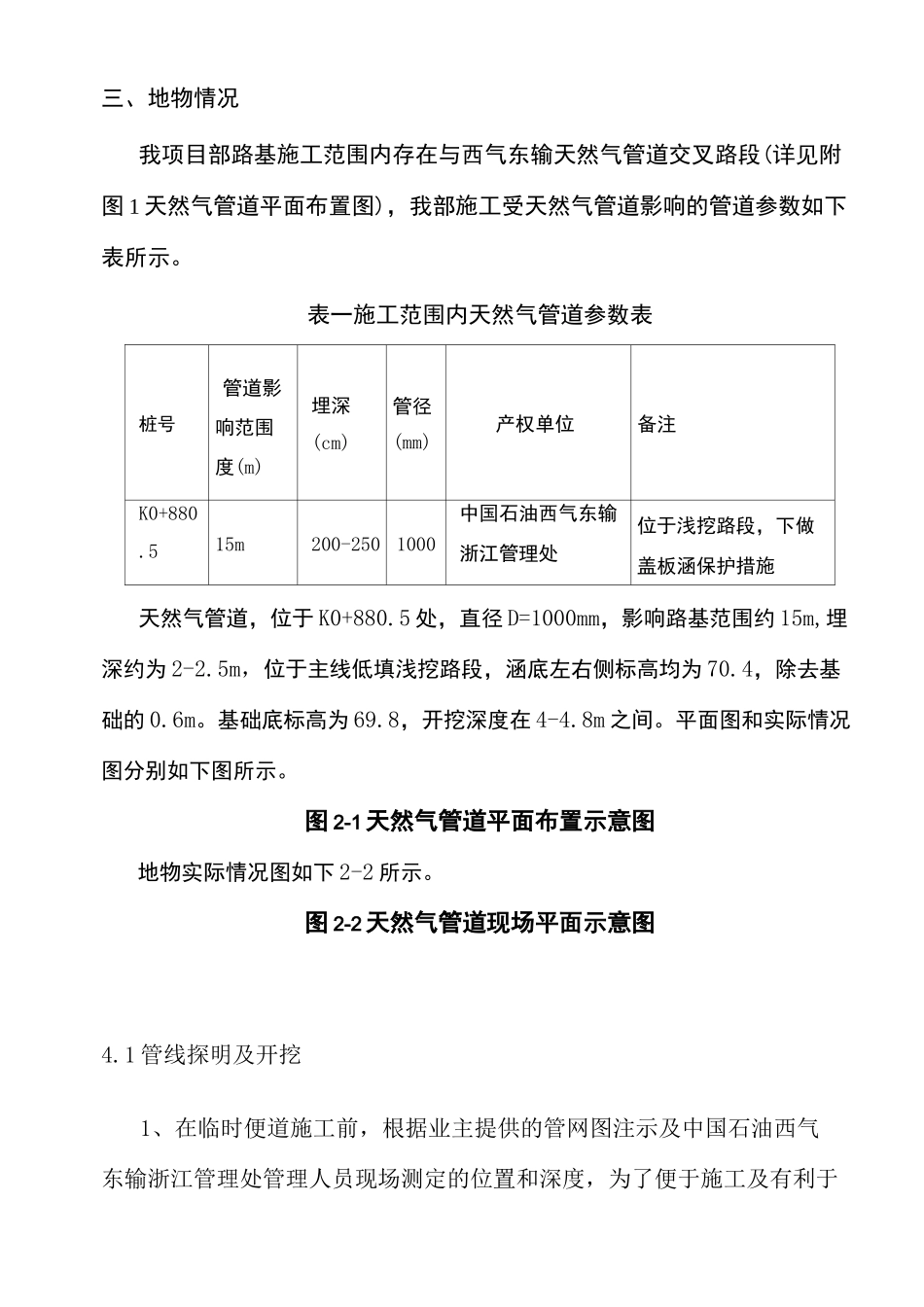

盖板涵天然气管道保护方案_第3页
3/19
0盖板涵天然气管道保护方案(总 17 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面,使用请直接删除义乌至兰溪公路(义乌段)1 标合同段(K0+000〜K4+900)K0+880.5 盖板涵工程安全专项施工方案浙江中威交通建设有限公司义乌至兰溪公路工程(义乌段)第 1 标段项目经理部二 O—四年五月天然气管道安全专项施工方案一、编制依据1、《义乌至兰溪公路工程 1 标施工图设计》;2、业主、监理单位及中国石油西气东输浙江管理处对天然气管道保护的有关要求;3、我项目部现场现场实际勘察情况;4、《中华人民共和国石油天然气管道保护法》。二、工程概况1、桩号 K0+880.5,盖板涵设计尺寸为宽 3*高 2m,设计长度为 25m。盖板涵下穿西气东输天然气管道,盖板涵与路线所成的右交角为 84.4°,盖板涵基础为 0.6m 厚 M7.5 浆砌片石、2 米高 M7.5 浆砌块石涵身、36cm 厚混凝土盖板。三、地物情况我项目部路基施工范围内存在与西气东输天然气管道交叉路段(详见附图 1 天然气管道平面布置图),我部施工受天然气管道影响的管道参数如下表所示。表一施工范围内天然气管道参数表桩号管道影响范围度(m)埋深(cm)管径(mm)产权单位备注K0+880.515m200-2501000中国石油西气东输浙江管理处位于浅挖路段,下做盖板涵保护措施天然气管道,位于 K0+880.5 处,直径 D=1000mm,影响路基范围约 15m,埋深约为 2-2.5m,位于主线低填浅挖路段,涵底左右侧标高均为 70.4,除去基础的 0.6m。基础底标高为 69.8,开挖深度在 4-4.8m 之间。平面图和实际情况图分别如下图所示。图 2-1 天然气管道平面布置示意图地物实际情况图如下 2-2 所示。图 2-2 天然气管道现场平面示意图4.1 管线探明及开挖1、在临时便道施工前,根据业主提供的管网图注示及中国石油西气东输浙江管理处管理人员现场测定的位置和深度,为了便于施工及有利于基坑边坡稳定,土方开挖前根据管线产权单位提供的准确线路走向,先做好定位放线工作,做好排水工作。按基坑图纸要求,沿基坑开挖面放好开挖边线,临基坑围护线放坡。每隔 5 米采用人工小心开挖探明管道和光缆,直至天然气管的走向完全清楚。2、开挖由专人指挥,一般都应在中国石油西气东输浙江管理处管理人员和项目部安全人员及技术员共同旁站下进行。探明管道基本走向后,用挖掘机在离开管线两边 1 米的位置开挖基础基坑。基坑开挖采取分层分段对称开挖。并严格遵循“分层开挖、严禁超挖”及“大基坑...
