仪表变送器校验规程

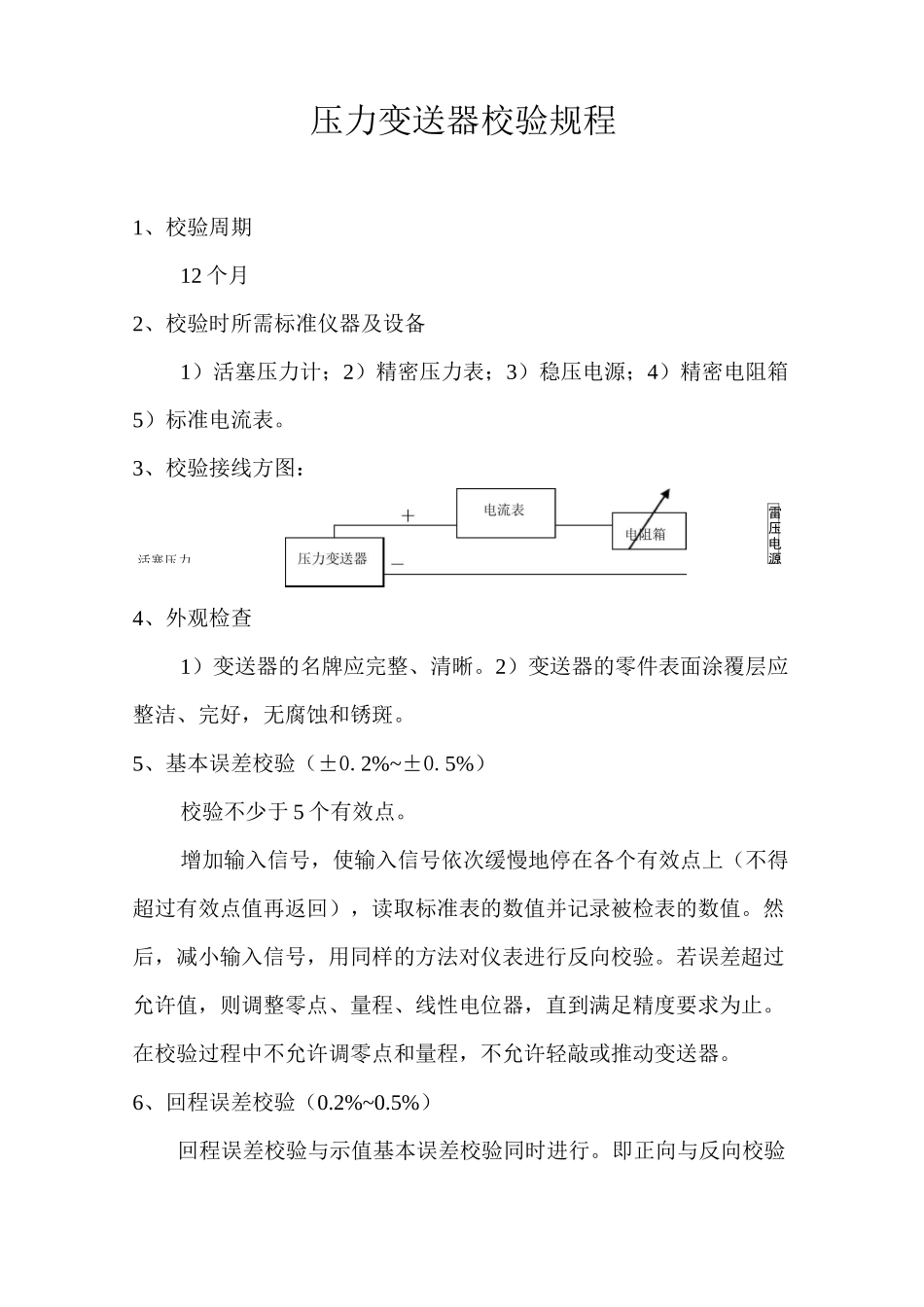

仪表变送器校验规程_第1页
1/11

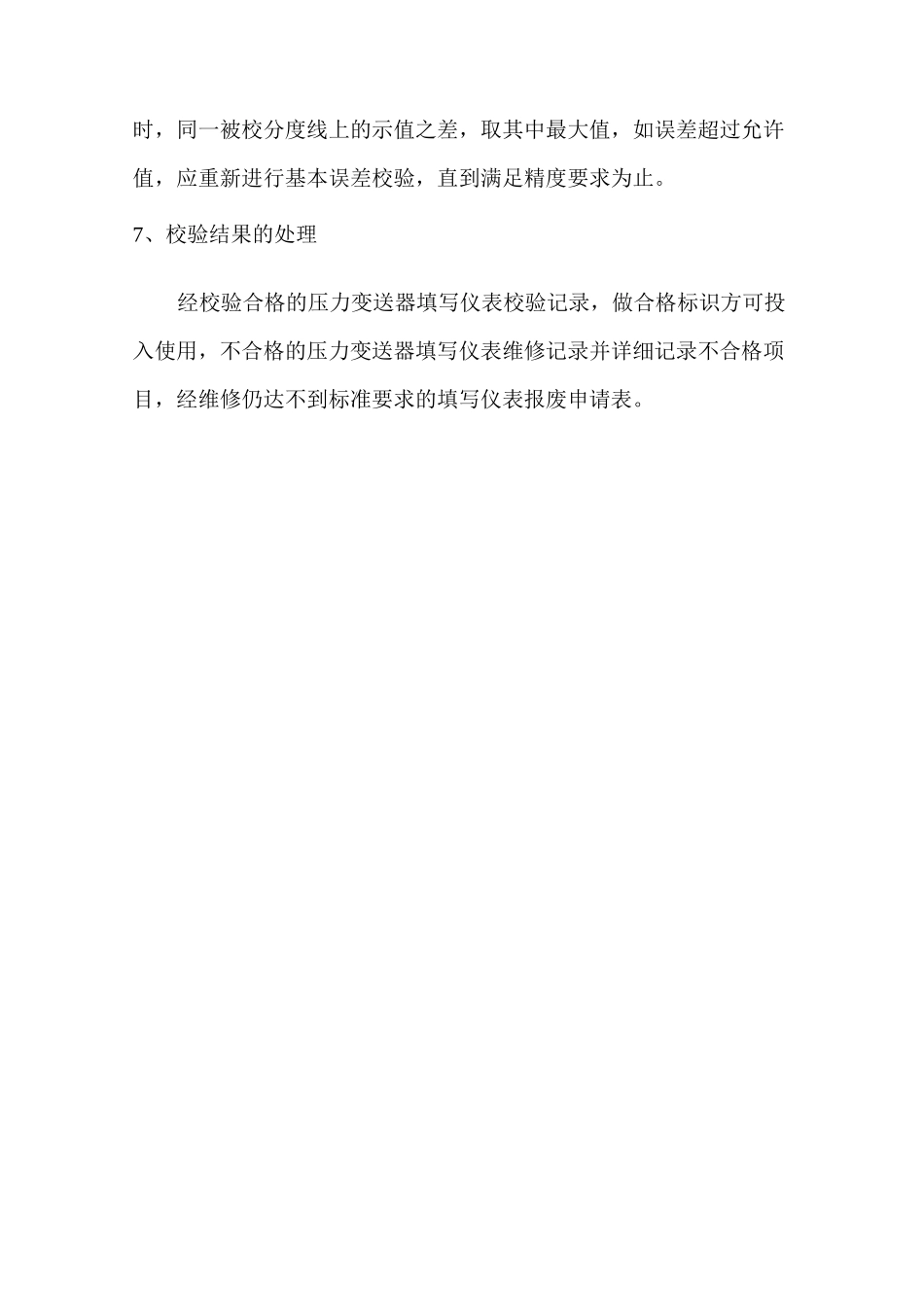

仪表变送器校验规程_第2页
2/11

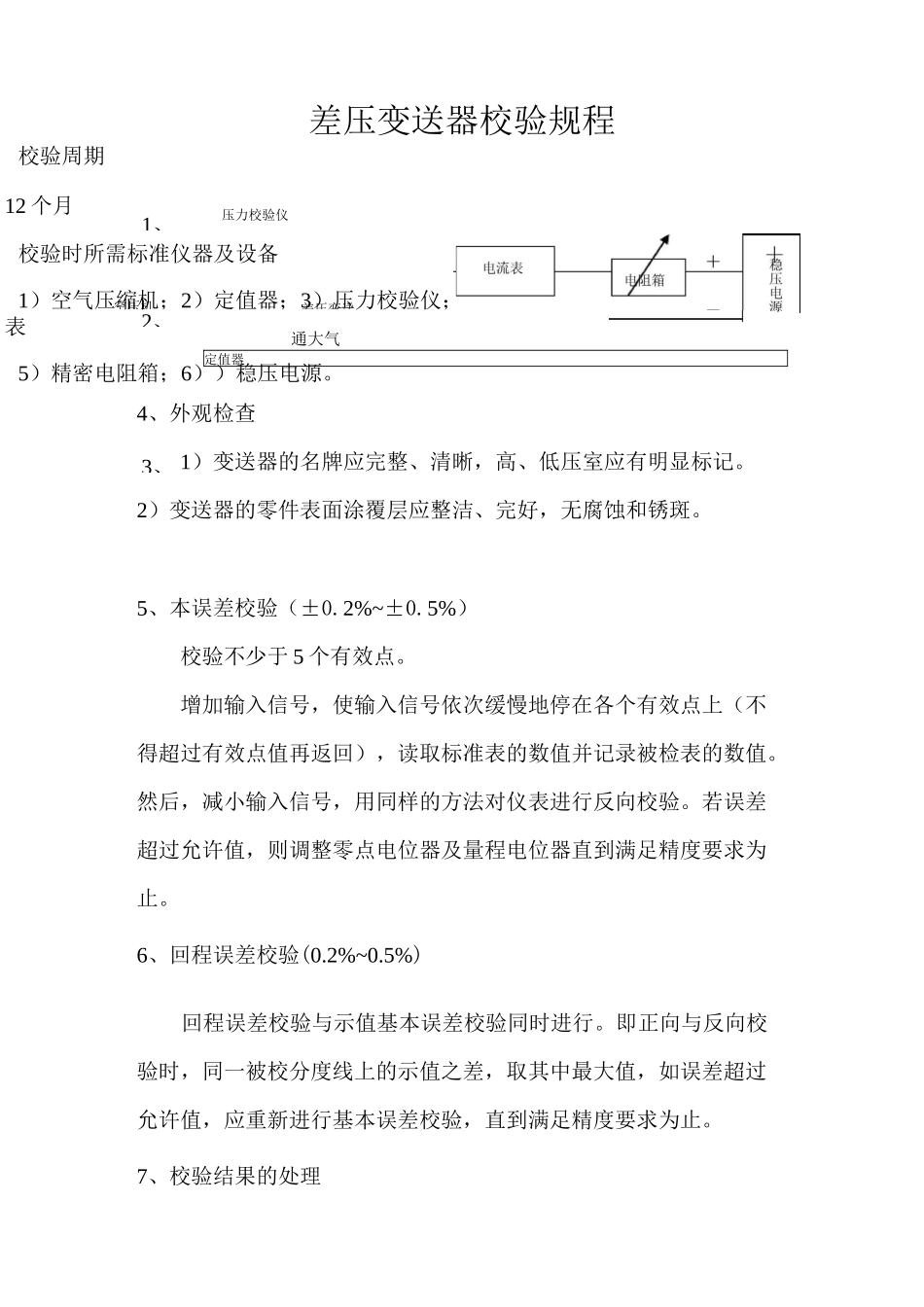

仪表变送器校验规程_第3页
3/11
活塞压力雷压电源压力变送器校验规程1、校验周期12 个月2、校验时所需标准仪器及设备1)活塞压力计;2)精密压力表;3)稳压电源;4)精密电阻箱5)标准电流表。3、校验接线方图:4、外观检查1)变送器的名牌应完整、清晰。2)变送器的零件表面涂覆层应整洁、完好,无腐蚀和锈斑。5、基本误差校验(±0.2%~±0.5%)校验不少于 5 个有效点。增加输入信号,使输入信号依次缓慢地停在各个有效点上(不得超过有效点值再返回),读取标准表的数值并记录被检表的数值。然后,减小输入信号,用同样的方法对仪表进行反向校验。若误差超过允许值,则调整零点、量程、线性电位器,直到满足精度要求为止。在校验过程中不允许调零点和量程,不允许轻敲或推动变送器。6、回程误差校验(0.2%~0.5%)回程误差校验与示值基本误差校验同时进行。即正向与反向校验时,同一被校分度线上的示值之差,取其中最大值,如误差超过允许值,应重新进行基本误差校验,直到满足精度要求为止。7、校验结果的处理经校验合格的压力变送器填写仪表校验记录,做合格标识方可投入使用,不合格的压力变送器填写仪表维修记录并详细记录不合格项目,经维修仍达不到标准要求的填写仪表报废申请表。1、2、3、校验周期12 个月校验时所需标准仪器及设备1)空气压缩机;2)定值器;3)压力校验仪;4)标准电流表5)精密电阻箱;6))稳压电源。空压机差压变送差压变送器校验规程压力校验仪通大气定值器4、外观检查1)变送器的名牌应完整、清晰,高、低压室应有明显标记。2)变送器的零件表面涂覆层应整洁、完好,无腐蚀和锈斑。5、本误差校验(±0.2%~±0.5%)校验不少于 5 个有效点。增加输入信号,使输入信号依次缓慢地停在各个有效点上(不得超过有效点值再返回),读取标准表的数值并记录被检表的数值。然后,减小输入信号,用同样的方法对仪表进行反向校验。若误差超过允许值,则调整零点电位器及量程电位器直到满足精度要求为止。6、回程误差校验(0.2%~0.5%)回程误差校验与示值基本误差校验同时进行。即正向与反向校验时,同一被校分度线上的示值之差,取其中最大值,如误差超过允许值,应重新进行基本误差校验,直到满足精度要求为止。7、校验结果的处理经校验合格的差压变送器填写仪表校验记录,做合格标识,方可投入使用,不合格的差压变送器填写仪表维修记录并详细记录不合格项目,经维修仍达不到标准要求的填写仪表报废申请表。智能弯管流量计校验规程回程误差校验与示值基本...
