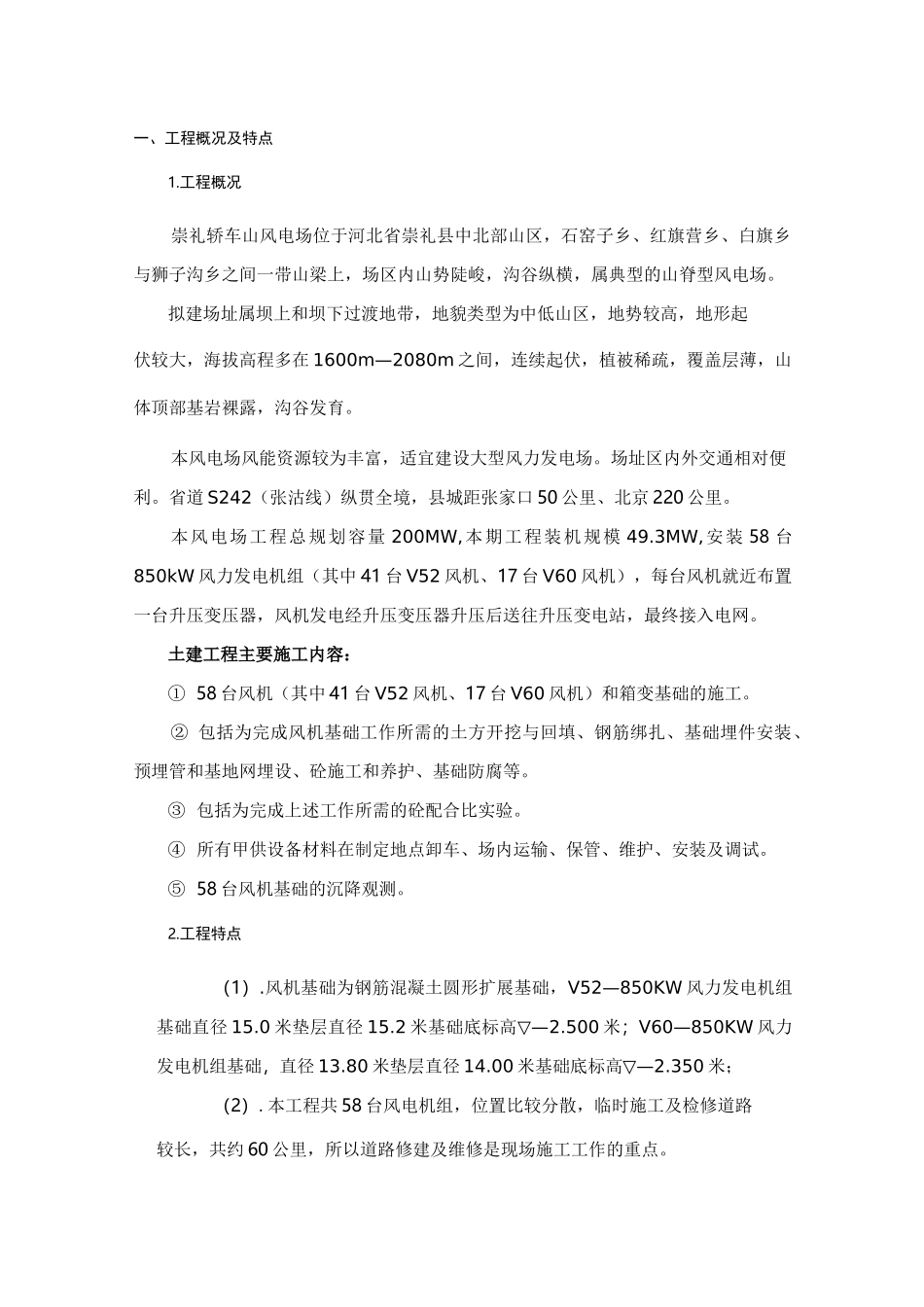

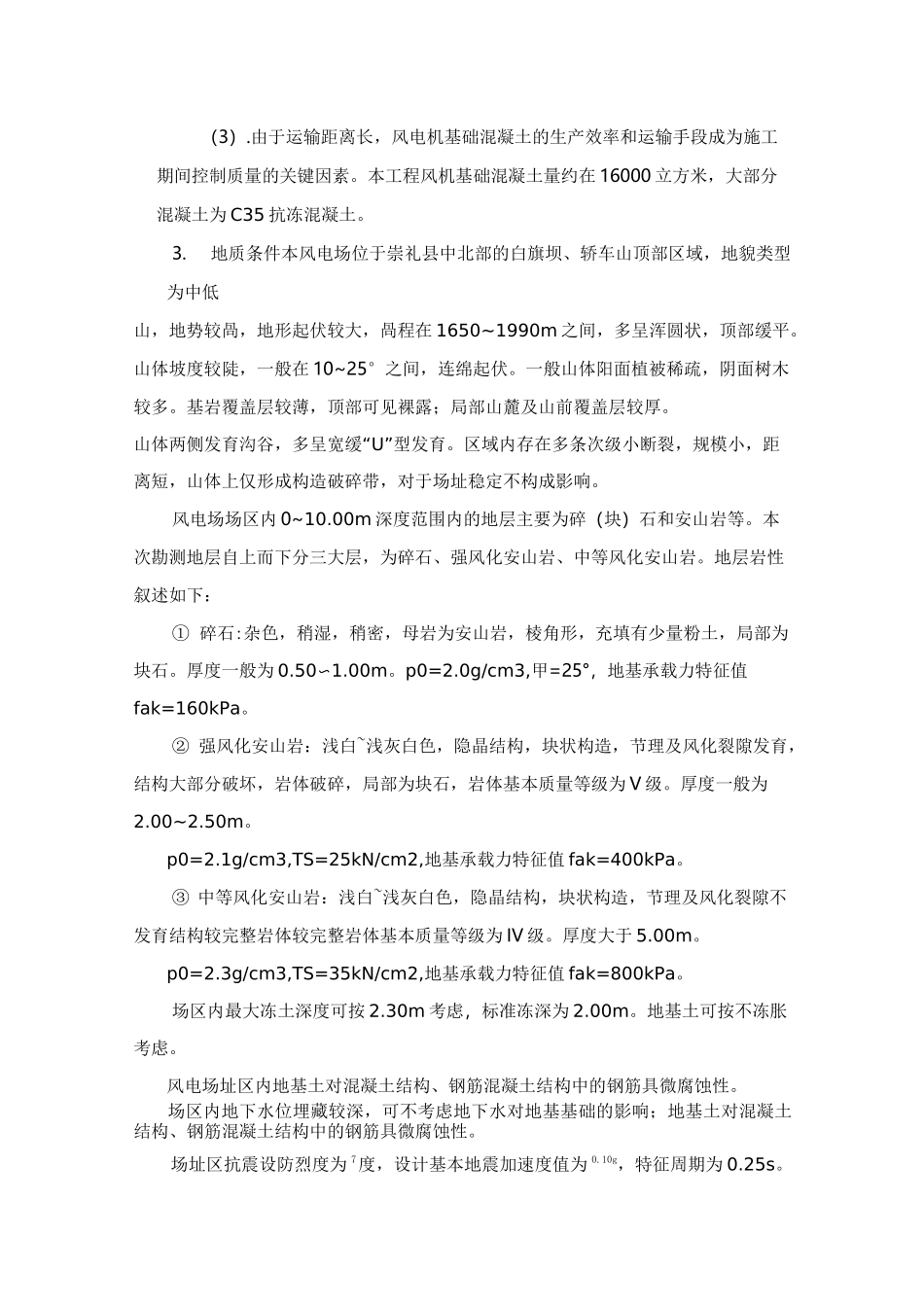

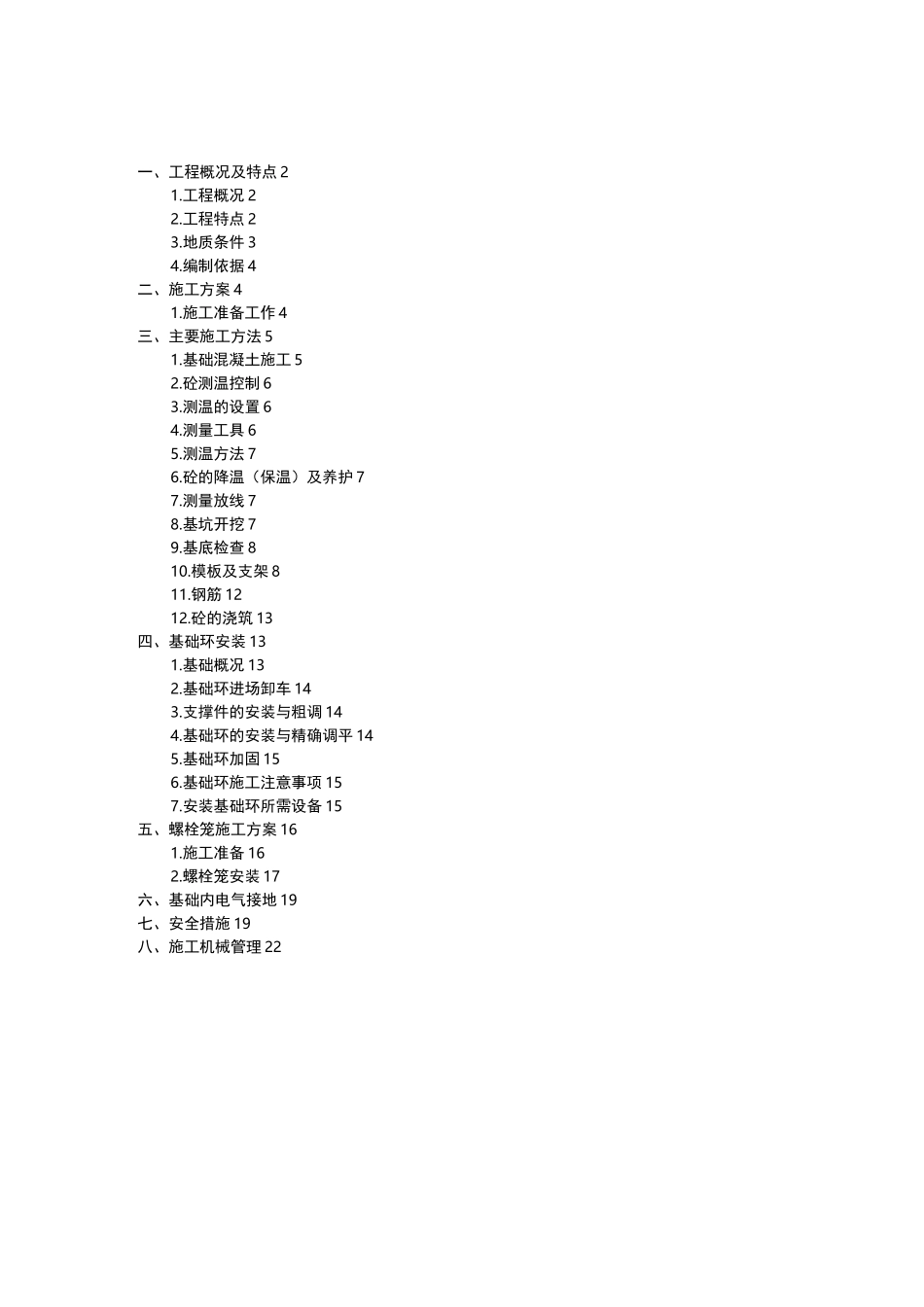

一、工程概况及特点 21.工程概况 22.工程特点 23.地质条件 34.编制依据 4二、施工方案 41.施工准备工作 4三、主要施工方法 51.基础混凝土施工 52.砼测温控制 63.测温的设置 64.测量工具 65.测温方法 76.砼的降温(保温)及养护 77.测量放线 78.基坑开挖 79.基底检查 810.模板及支架 811.钢筋 1212.砼的浇筑 13四、基础环安装 131.基础概况 132.基础环进场卸车 143.支撑件的安装与粗调 144.基础环的安装与精确调平 145.基础环加固 156.基础环施工注意事项 157.安装基础环所需设备 15五、螺栓笼施工方案 161.施工准备 162.螺栓笼安装 17六、基础内电气接地 19七、安全措施 19八、施工机械管理 22一、工程概况及特点1.工程概况崇礼轿车山风电场位于河北省崇礼县中北部山区,石窑子乡、红旗营乡、白旗乡与狮子沟乡之间一带山梁上,场区内山势陡峻,沟谷纵横,属典型的山脊型风电场。拟建场址属坝上和坝下过渡地带,地貌类型为中低山区,地势较高,地形起伏较大,海拔高程多在 1600m—2080m 之间,连续起伏,植被稀疏,覆盖层薄,山体顶部基岩裸露,沟谷发育。本风电场风能资源较为丰富,适宜建设大型风力发电场。场址区内外交通相对便利。省道 S242(张沽线)纵贯全境,县城距张家口 50 公里、北京 220 公里。本风电场工程总规划容量 200MW,本期工程装机规模 49.3MW,安装 58 台850kW 风力发电机组(其中 41 台 V52 风机、17 台 V60 风机),每台风机就近布置一台升压变压器,风机发电经升压变压器升压后送往升压变电站,最终接入电网。土建工程主要施工内容:① 58 台风机(其中 41 台 V52 风机、17 台 V60 风机)和箱变基础的施工。② 包括为完成风机基础工作所需的土方开挖与回填、钢筋绑扎、基础埋件安装、预埋管和基地网埋设、砼施工和养护、基础防腐等。③ 包括为完成上述工作所需的砼配合比实验。④ 所有甲供设备材料在制定地点卸车、场内运输、保管、维护、安装及调试。⑤ 58 台风机基础的沉降观测。2.工程特点(1).风机基础为钢筋混凝土圆形扩展基础,V52—850KW 风力发电机组基础直径 15.0 米垫层直径 15.2 米基础底标高▽—2.500 米;V60—850KW 风力发电机组基础,直径 13.80 米垫层直径 14.00 米基础底标高▽—2.350 米;(2).本工程共 58 台风电机组,位置比较分散,临时施工及检修道路较长,共约 60 公里,所以道路修建及维修是现场施工工作的重...
