粮食钢板筒仓设计

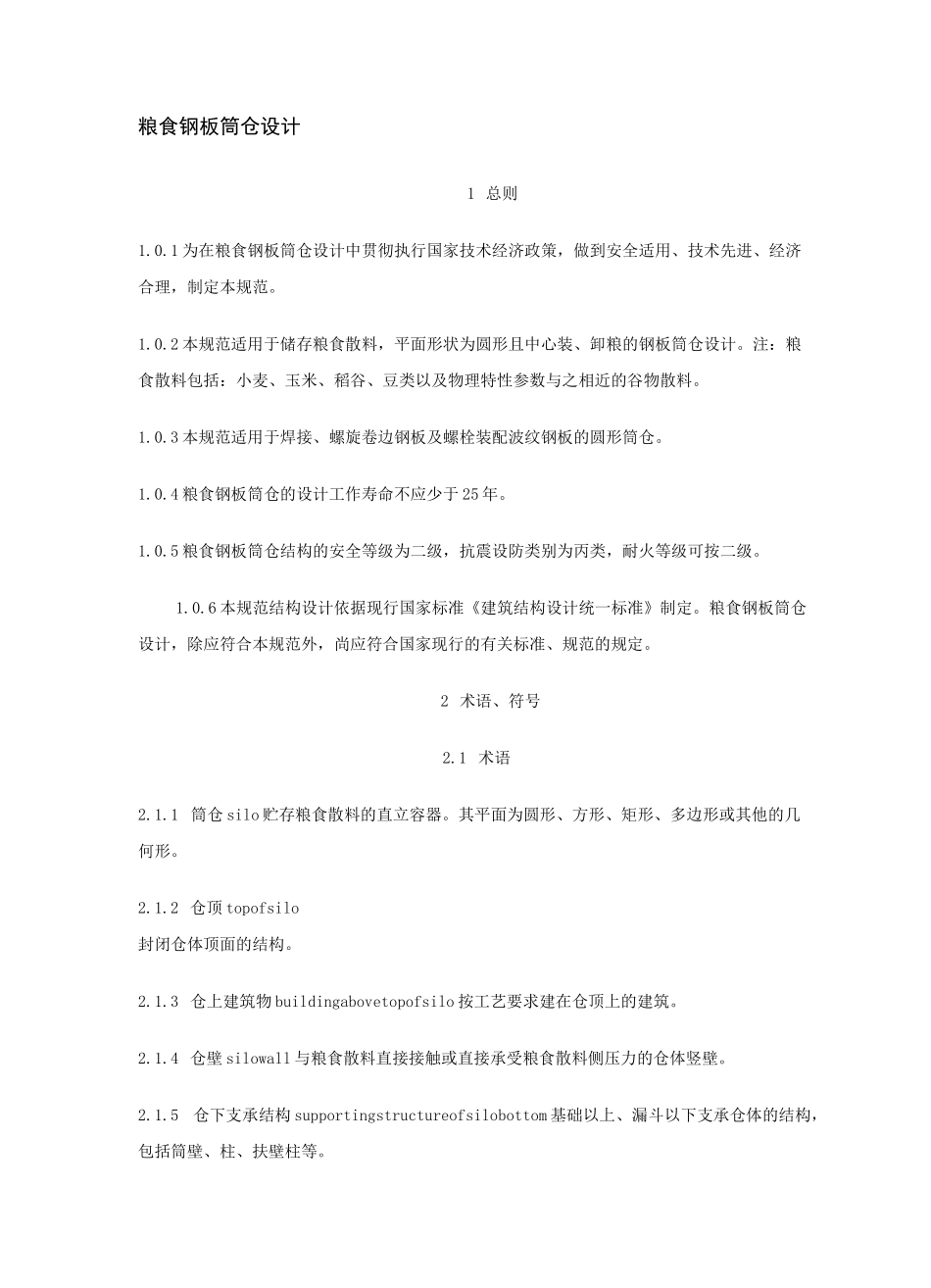

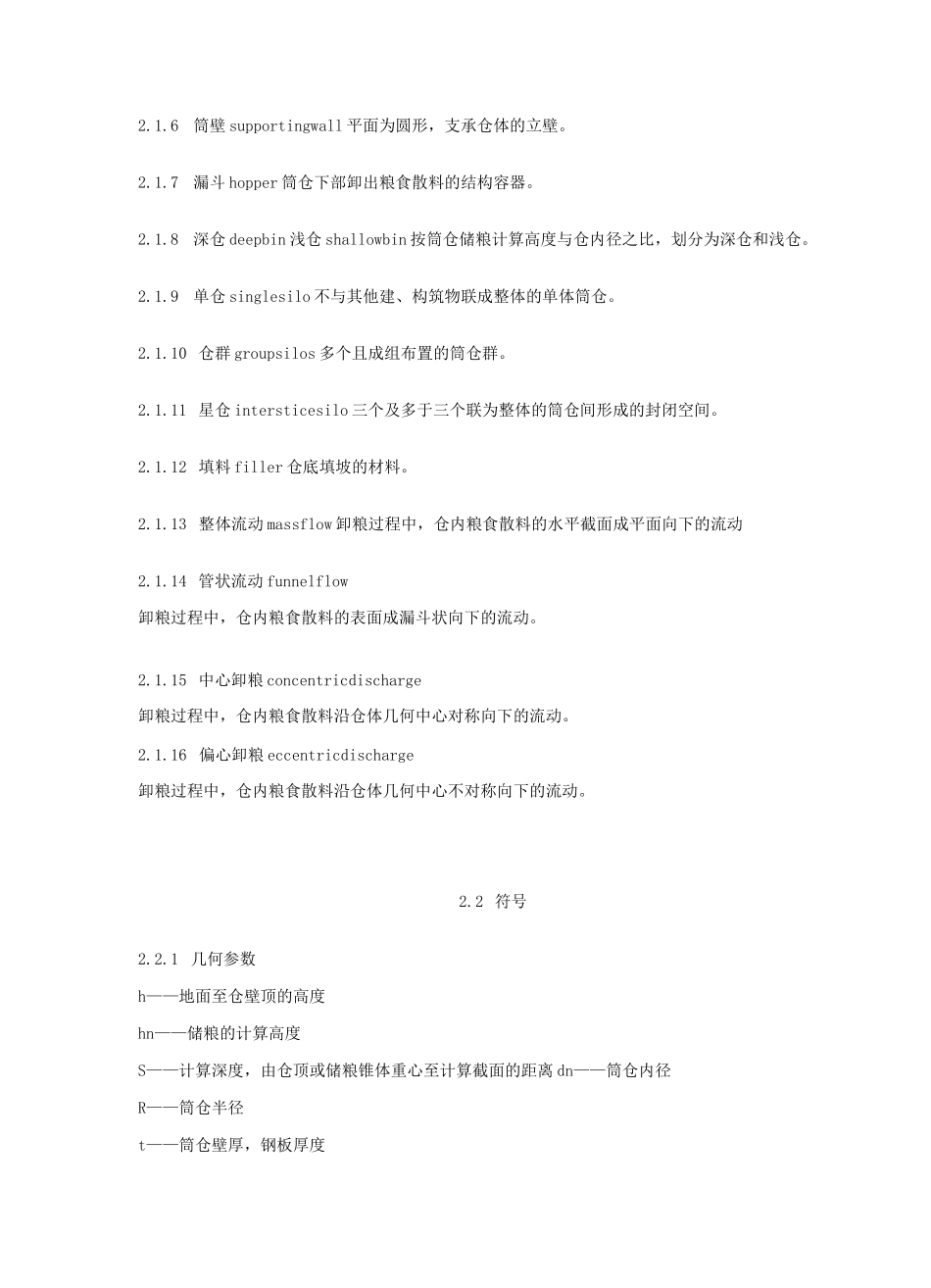

粮食钢板筒仓设计1 总则1.0.1 为在粮食钢板筒仓设计中贯彻执行国家技术经济政策，做到安全适用、技术先进、经济合理，制定本规范。1.0.2 本规范适用于储存粮食散料，平面形状为圆形且中心装、卸粮的钢板筒仓设计。注：粮食散料包括：小麦、玉米、稻谷、豆类以及物理特性参数与之相近的谷物散料。1.0.3 本规范适用于焊接、螺旋卷边钢板及螺栓装配波纹钢板的圆形筒仓。1.0.4 粮食钢板筒仓的设计工作寿命不应少于 25 年。1.0.5 粮食钢板筒仓结构的安全等级为二级，抗震设防类别为丙类，耐火等级可按二级。1.0.6 本规范结构设计依据现行国家标准《建筑结构设计统一标准》制定。粮食钢板筒仓设计，除应符合本规范外，尚应符合国家现行的有关标准、规范的规定。2 术语、符号2.1 术语2.1.1 筒仓 silo 贮存粮食散料的直立容器。其平面为圆形、方形、矩形、多边形或其他的几何形。2.1.2 仓顶 topofsilo封闭仓体顶面的结构。2.1.3 仓上建筑物 buildingabovetopofsilo 按工艺要求建在仓顶上的建筑。2.1.4 仓壁 silowall 与粮食散料直接接触或直接承受粮食散料侧压力的仓体竖壁。2.1.5仓下支承结构 supportingstructureofsilobottom 基础以上、漏斗以下支承仓体的结构，包括筒壁、柱、扶壁柱等。2.1.6筒壁 supportingwall 平面为圆形，支承仓体的立壁。2.1.7漏斗 hopper 筒仓下部卸出粮食散料的结构容器。2.1.8深仓 deepbin 浅仓 shallowbin 按筒仓储粮计算高度与仓内径之比，划分为深仓和浅仓。2.1.9单仓 singlesilo 不与其他建、构筑物联成整体的单体筒仓。2.1.10 仓群 groupsilos 多个且成组布置的筒仓群。2.1.11 星仓 intersticesilo 三个及多于三个联为整体的筒仓间形成的封闭空间。2.1.12 填料 filler 仓底填坡的材料。2.1.13 整体流动 massflow 卸粮过程中，仓内粮食散料的水平截面成平面向下的流动2.1.14 管状流动 funnelflow卸粮过程中，仓内粮食散料的表面成漏斗状向下的流动。2.1.15 中心卸粮 concentricdischarge卸粮过程中，仓内粮食散料沿仓体几何中心对称向下的流动。2.1.16 偏心卸粮 eccentricdischarge卸粮过程中，仓内粮食散料沿仓体几何中心不对称向下的流动。2.2 符号2.2.1 几何参数h——地面至仓壁顶的高度hn——储粮的计算高度S——计算深度，由仓顶或储粮锥体重心至计算截面的距离 dn——筒仓内径R——筒仓半径t——筒仓壁厚，钢板厚度p――筒仓水平净截面水力半径e——自然对...
