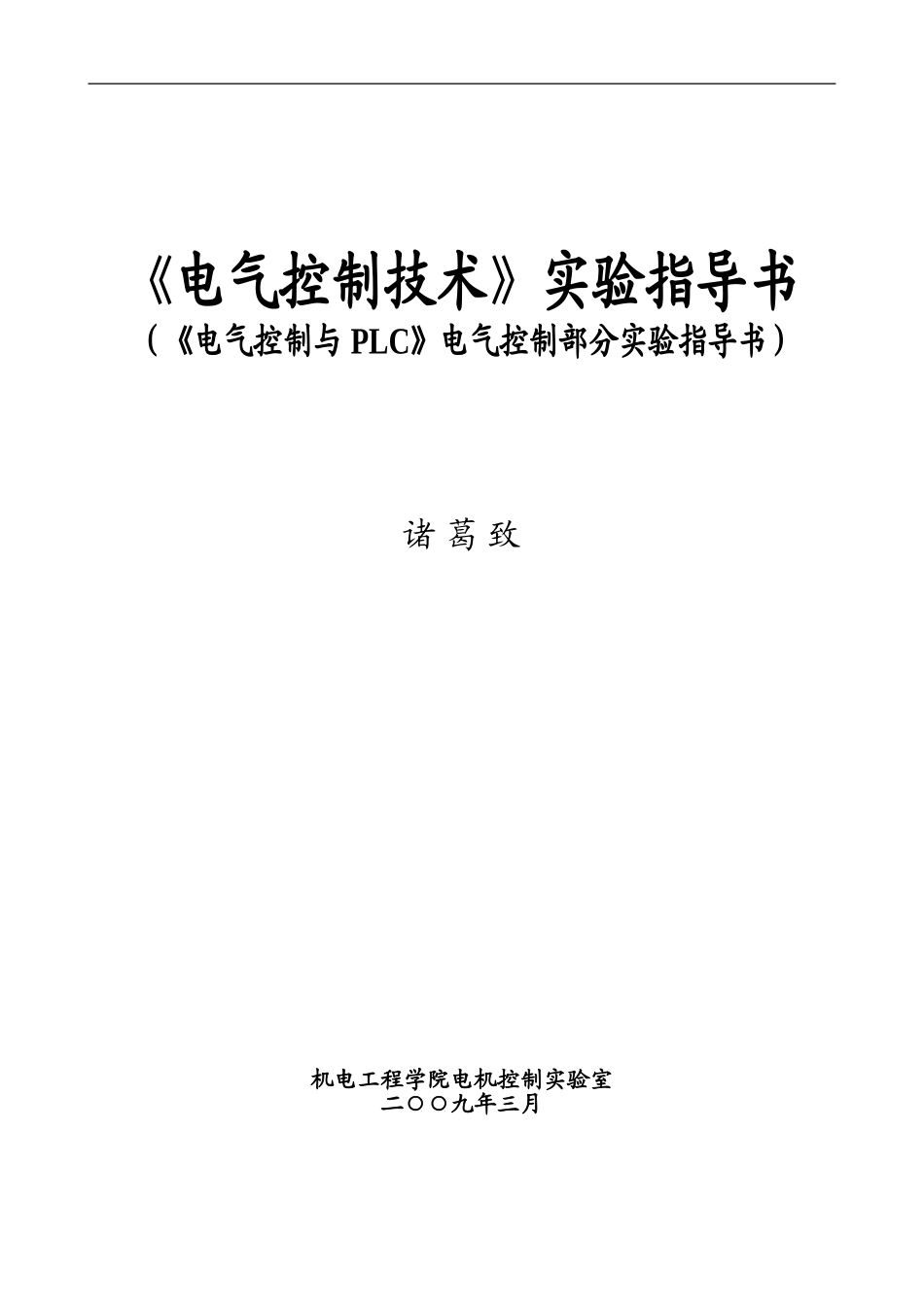

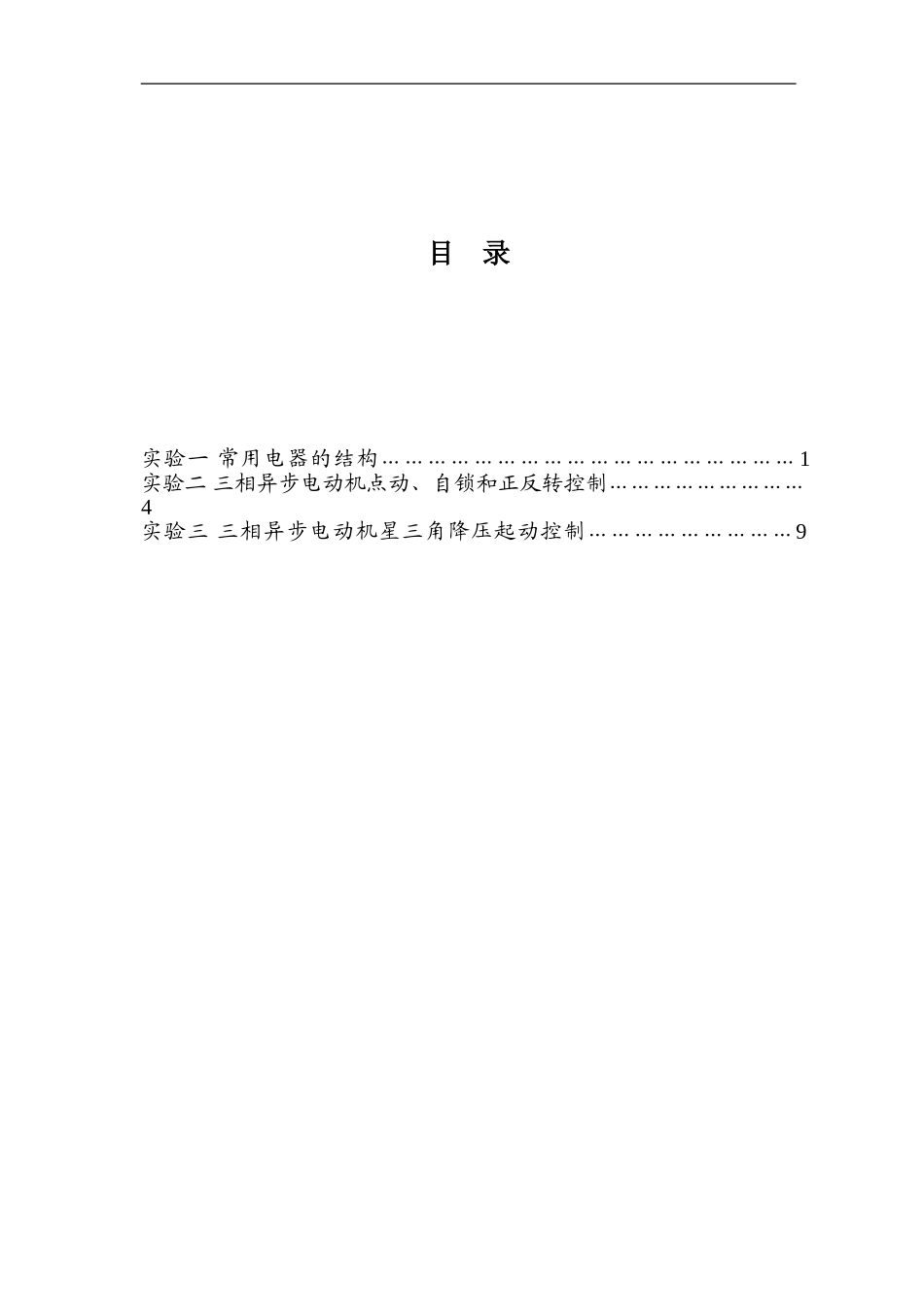

《电气控制技术》实验指导书 （《电气控制与 PLC》电气控制部分实验指导书）诸 葛 致机电工程学院电机控制实验室二○○九年三月目 录实验一 常用电器的结构……………………………………………… 1实验二 三相异步电动机点动、自锁和正反转控制………………………4实验三 三相异步电动机星三角降压起动控制………………………9下载后可任意编辑实验一 常用电器电机的结构一、实验目的 1、掌握沟通接触器、热继电器、时间继电器的基本结构及其工作原理； 2、掌握空气开关、刀开关、行程开关的基本结构及其工作原理；3、掌握控制按钮、熔断器的结构及其工作原理；二、实验设备1 、 HD13 型 低 压 刀 开 关 1 个2 、 CJ10 、 CJ20 型 沟 通 接 触 器 各 1 个3 、 LA18 或 LA19 、 LA20 控 制 按 钮 2 个4 、 RM10 或 RT0 熔 断 器 1 个5 、 JR16 热 继 电 器 1 只6 、 JS7 时 间 继 电 器 1 只7 、 D61 继 电 接 触 控 制 挂 箱 （ 一 ） 1 只8 、 三 相 异 步 电 动 机 4 台 三、实验方法1、认真观察 CJ10（CJ20）型沟通接触器、JR16 热继电器、观察 HDB 型低压刀开关、DZ-10 自动空气开关等常用电器的内部结构，了解各部分的作用，掌握其工作原理。用万用表测各对触点（常开、常闭），并作记录。2、指出下图各电器的名称，指出图中各触点在实物中的位置：1下载后可任意编辑图 1—1 正反转控制线路中的常用电器复习以前学过现在要用的知识：三相异步电动机的接线方法： 在实际工作中，电动机采纳哪种接法应根据电机机身上的铭牌来确定，通常情况下，功率 3KW 及以下的三相沟通异步电动机采纳星形接法，4KW 及以上的通常采纳三角形接法。1）将三相异步电动机接成星形接法（Y）：2下载后可任意编辑2）将三相异步电动机接成三角形接法（D 或△）：四、思考题（要求在预习报告中回答）1、继电控制系统中主要有那些电器？主要作用是什么？2、沟通接触器是如何实现减小(甚至消除)震动和噪声?3、在按停止按钮无法停机时怎样处理？实验二 三相异步电动机点动、自锁和正反转控制一、实验目的3下载后可任意编辑1、通过对三相异步电动机点动控制、自锁控制线路的实际安装接线，初步学会将电气原理图变换成安装接线图。2、通过实验进一步加深理解点动控制和自锁控制的特点。二、实验设备1 、 HD13 型 低 压 刀 开 关 1 件2 、 CJ1...
