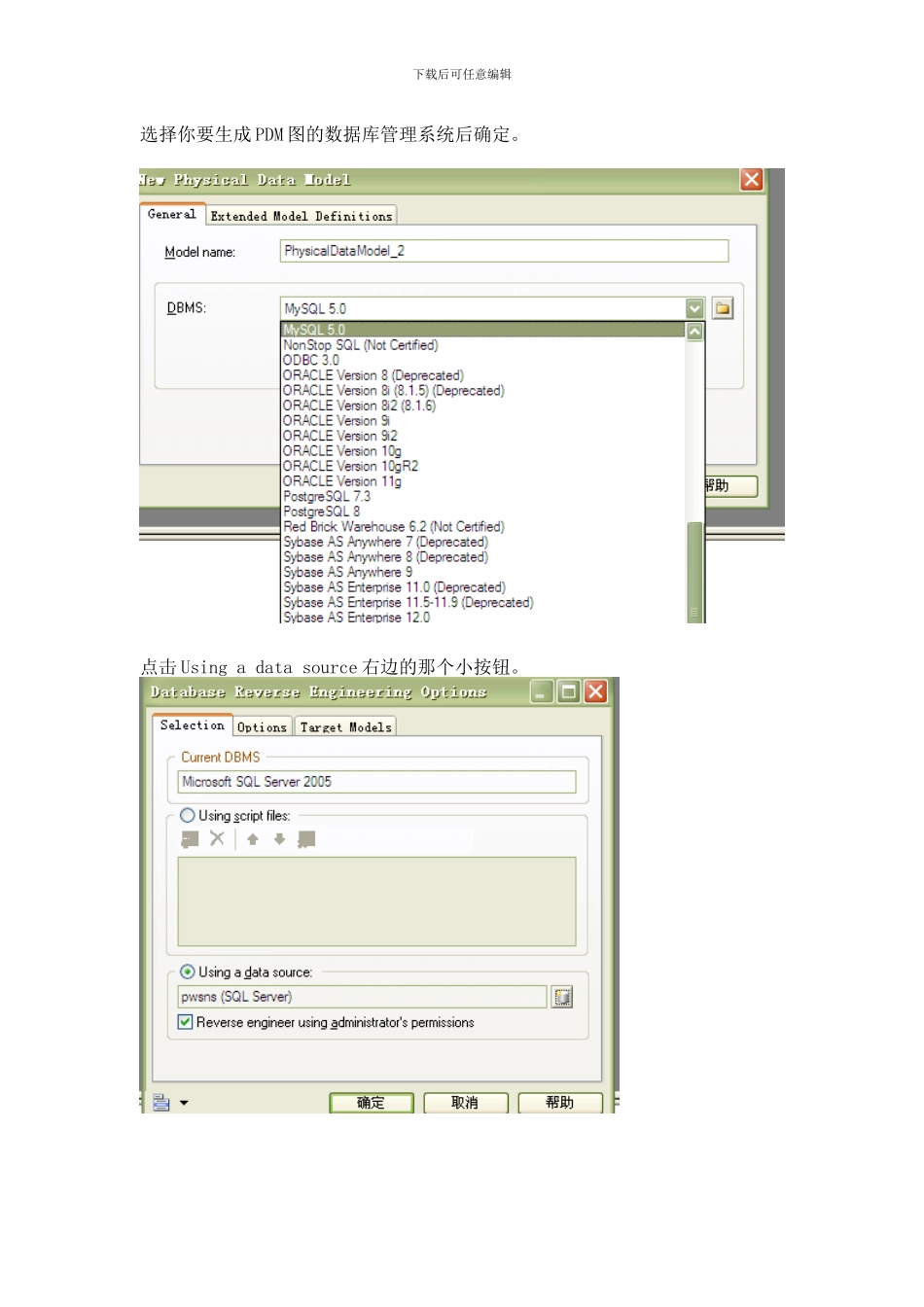

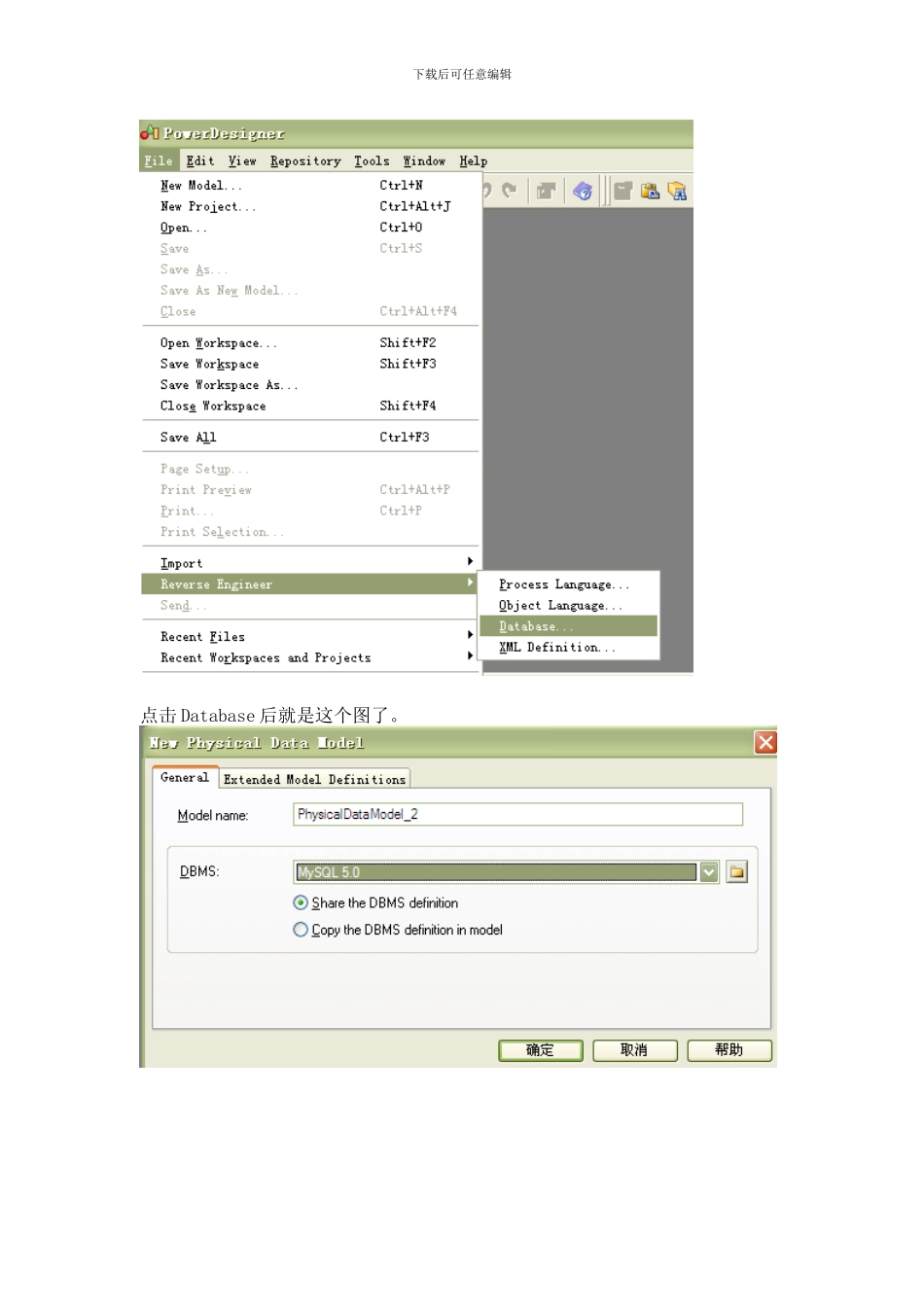

下载后可任意编辑利用 Powerdesigner15 和 PDMReader 生成数据库说明文档生成数据库说明文档效果图一、下载 powerdesigner15 和 PDMReader 两个软件，随便去网上找。二、先利用 powerdesigner 生成 PDM 图，步骤如下：1、打开 powerdesigner15，File->Reverse Engineer->Database如下图：下载后可任意编辑点击 Database 后就是这个图了。 下载后可任意编辑选择你要生成 PDM 图的数据库管理系统后确定。点击 Using a data source 右边的那个小按钮。下载后可任意编辑这里面有三个选项，选介绍有配置文件连接数据库----Connection profile数据库连接的自己可以试一下选定 Connection profile 后点击下面的 configure下载后可任意编辑选择工具栏上的第一个小圆桶第一项：取个连接文件的名字。第二项：根据默认的就行了第三项：描述，可以随便填。第四项：一般选 JDBC 吧，Native 我试了，有问题的。第五项：选择你要连接的 DBMS。下面几项就不用说了。下面是我自己的：下载后可任意编辑填完后测试下连接。下载后可任意编辑假如没有什么错误的话，就应该中间出现一个对话框按确定就会有下面的。选择数据库：一般其它按钮都按默认的。下载后可任意编辑确定之后就是这个进度条。这个就是 PDM 图了。保存 PDM 图下载后可任意编辑到这里 PDM 图就算是弄完了。2、在用第二个工具 PDMReader 导出说明文档了。新建项目并命名。下载后可任意编辑下载后可任意编辑点击将字典导出到 doc下载后可任意编辑到这里就 OK 了。附录资料：不需要的可以自行删除 数据库系统全面概述第一章 数据库系统概论 本章目的在于使读者对数据库系统的基本知识能有一个较为全面的了解，为今后的学习和工作打下基础。本章重点介绍了有关数据库结构和数据库系统组织的基本知识和基本概念，以及常见的三种类型的数据库系统的特点。重点介绍关系数据库的有关知识。1.1 数据管理技术进展史 随着生产力的不断进展，社会的不断进步，人类对信息的依赖程度也在不断地增加。数据作为表达信息的一种量化符号，正在成为人们处理信息时重要的操作对象。所谓数据处理就是对数据的收集、整理、存储、分类、排序、检索、维护、加工、统计和传输等一系下载后可任意编辑列工作全部过程的概述。数据处理的目的就是使我们能够从浩瀚的信息数据海洋中，提取出有用的数据信息，作为我们工作、生活等各方面的决策依据。数据管理则是指对数据的组织、编码...
