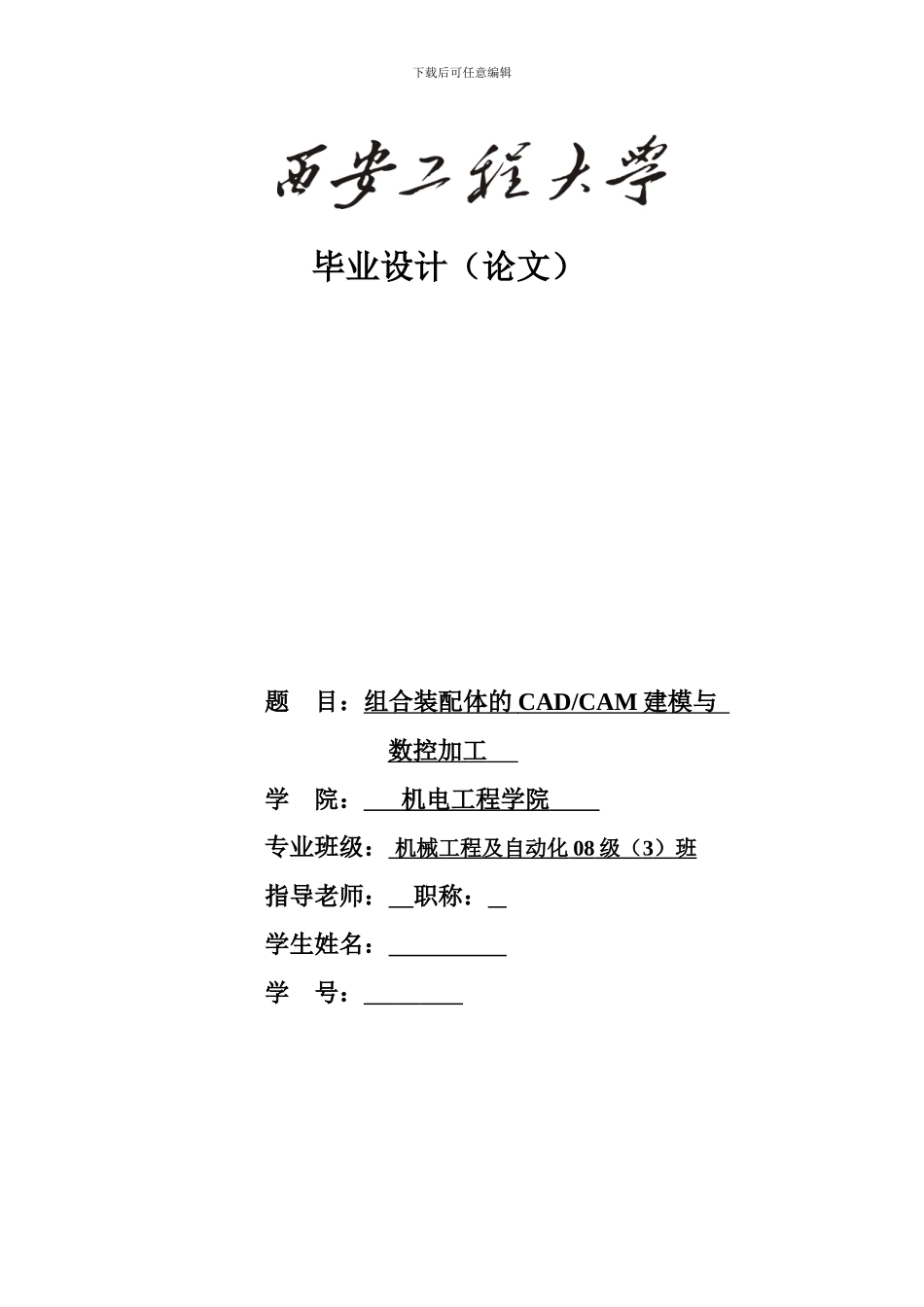

下载后可任意编辑 毕业设计（论文）题 目：组合装配体的 CAD/CAM 建模与 数控加工 学 院： 机电工程学院 专业班级： 机械工程及自动化 08 级（ 3 ）班 指导老师： 职称： 学生姓名： 学 号： 下载后可任意编辑摘要Master CAM 就是其中之一。MastermCAM 是集于 CAD 与 CAM 于一体，是一套完整的 CAD/CAM 交互型图形集成系统，自诞生以来，得到了广泛应用，是目前世界上安装套数最多的 CAD/CAM 软件之一。目前在我国机械加工行业也是使用较普遍的一种软件，它可用于数控机床，数控铣床，数控镗床，加工中心，数控线切割机床等，而且能数用于多种数控装置的机床。可实现产品的设计，工程图绘制，2-5 坐标的镗铣加工，车削加工。2-4 坐标的切割加工，钣金下料等，该软件使用方便，容易掌握，被广泛用于机械制造业和模具行业的零件二维绘图三维设计，数控自动编程与加工。本设计从实际出发，通过 Mastercam X 设计一个组合装配体零件，然后对整体零件凸模与凹模进行详细的工艺分析，走刀路径模拟和仿真加工过程。在完成此加工仿真典型实例的基础上，本文总结了基于 MasterCAM 软件进行模具加工仿真的一般方法，并对其进行了进一步的讨论与探究。CAM 加工方案包括机床类型选择、刀具路径选择和加工参数设置；数控加工工艺包括加工方案的选择、毛坯材料的选择、毛坯结构尺寸与建模、工装夹具的设计和装配、刀具卡、切削用量的计算、量具选择与检验方法、热处理等。在仿真加工中对比了粗加工、半精加工和精加工的加工效果。关键词：组合装配体，数控铣床，仿真加工，CAM，MastercamX 下载后可任意编辑 ABSTRACTMastermCAM is set in CAD and CAM at an organic whole, is a complete set of CAD/CAM interactive graphics integrated system, since its birth, to a wide range of applications, the world's most cycle of installed one of CAD/CAM software. In our country at present is mechanical processing industry is a more common use of a software, it can be used for numerical controlled machine, CNC milling machine, CNC and boring machine, processing center, nc wedm etc, and can count for a variety of numerical control device of machine tools. Can realize the design of th...
