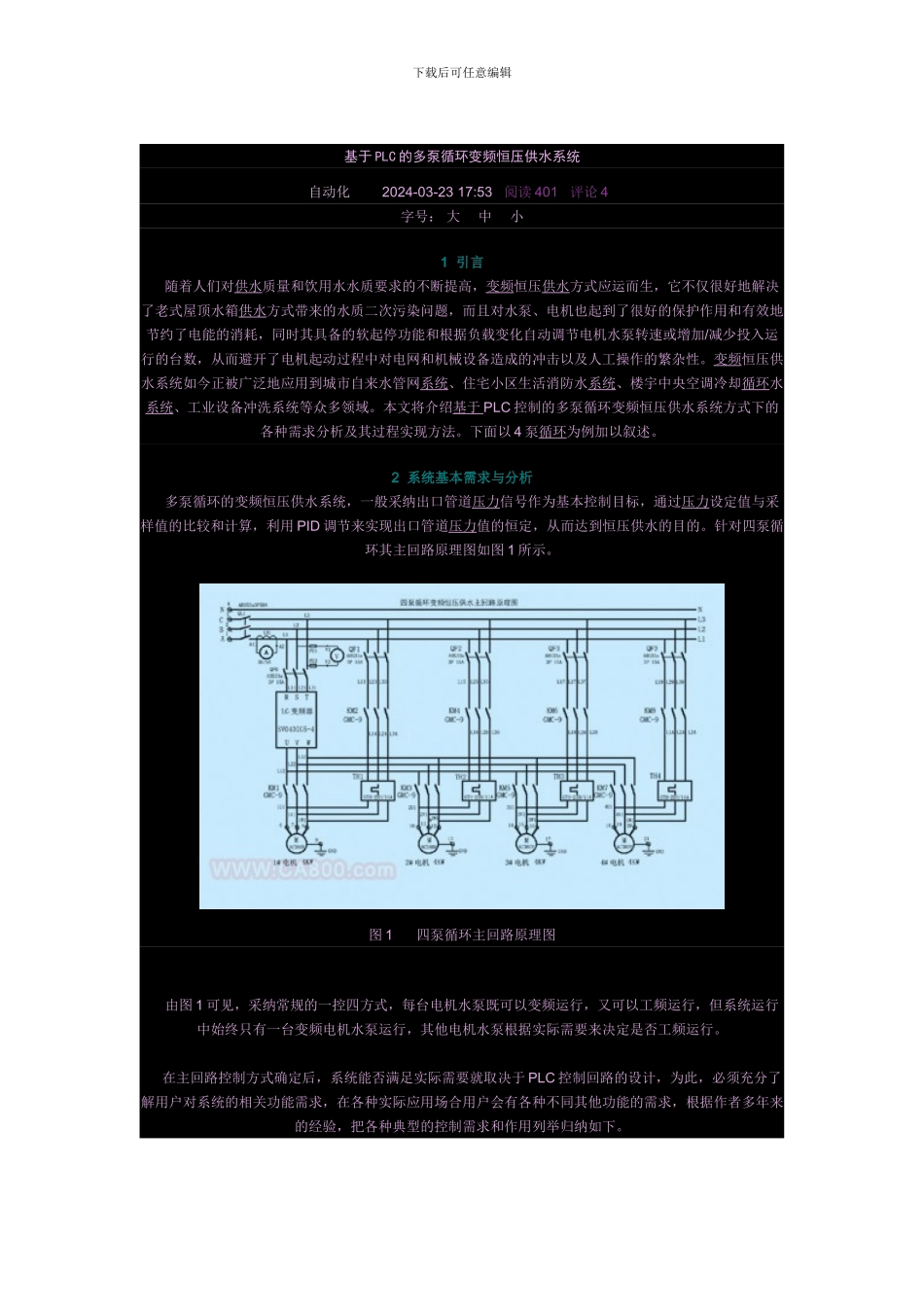

下载后可任意编辑基于 PLC 的多泵循环变频恒压供水系统自动化 2024-03-23 17:53 阅读 401 评论 4 字号： 大 中 小 1 引言 随着人们对供水质量和饮用水水质要求的不断提高，变频恒压供水方式应运而生，它不仅很好地解决了老式屋顶水箱供水方式带来的水质二次污染问题，而且对水泵、电机也起到了很好的保护作用和有效地节约了电能的消耗，同时其具备的软起停功能和根据负载变化自动调节电机水泵转速或增加/减少投入运行的台数，从而避开了电机起动过程中对电网和机械设备造成的冲击以及人工操作的繁杂性。变频恒压供水系统如今正被广泛地应用到城市自来水管网系统、住宅小区生活消防水系统、楼宇中央空调冷却循环水系统、工业设备冲洗系统等众多领域。本文将介绍基于 PLC 控制的多泵循环变频恒压供水系统方式下的各种需求分析及其过程实现方法。下面以 4 泵循环为例加以叙述。2 系统基本需求与分析 多泵循环的变频恒压供水系统，一般采纳出口管道压力信号作为基本控制目标，通过压力设定值与采样值的比较和计算，利用 PID 调节来实现出口管道压力值的恒定，从而达到恒压供水的目的。针对四泵循环其主回路原理图如图 1 所示。图 1 四泵循环主回路原理图 由图 1 可见，采纳常规的一控四方式，每台电机水泵既可以变频运行，又可以工频运行，但系统运行中始终只有一台变频电机水泵运行，其他电机水泵根据实际需要来决定是否工频运行。 在主回路控制方式确定后，系统能否满足实际需要就取决于 PLC 控制回路的设计，为此，必须充分了解用户对系统的相关功能需求，在各种实际应用场合用户会有各种不同其他功能的需求，根据作者多年来的经验，把各种典型的控制需求和作用列举归纳如下。下载后可任意编辑2.1 工频/变频控制方式的转换操作 为保证系统的可靠性，必须提供工频/变频两种操作方式，以减少因变频器故障或设备检修维护等原因而造成无法供水的现象，要求控制系统必须设立手动工频操作方式，一般采纳转换开关或组合开关作为选择操作设备。2.2 浮球水位(有水/无水)控制 许多变频恒压供水系统的进水水源采纳蓄水缓冲池结构，它可以减少因城市管网供水中断后停止供水的时间。为防止蓄水池无水时电机水泵的空运转带来的设备损坏，必须加装水位检测装置，一般选用较为经济的浮球水位或缆线型水位器作为有水/无水的推断信号，当蓄水缓冲池无水时要求立即停机，当重新有水时要求系统不再需要人工操作干预而自动恢复运转...
