基于单片机LED显示屏的设计与Proteus仿真

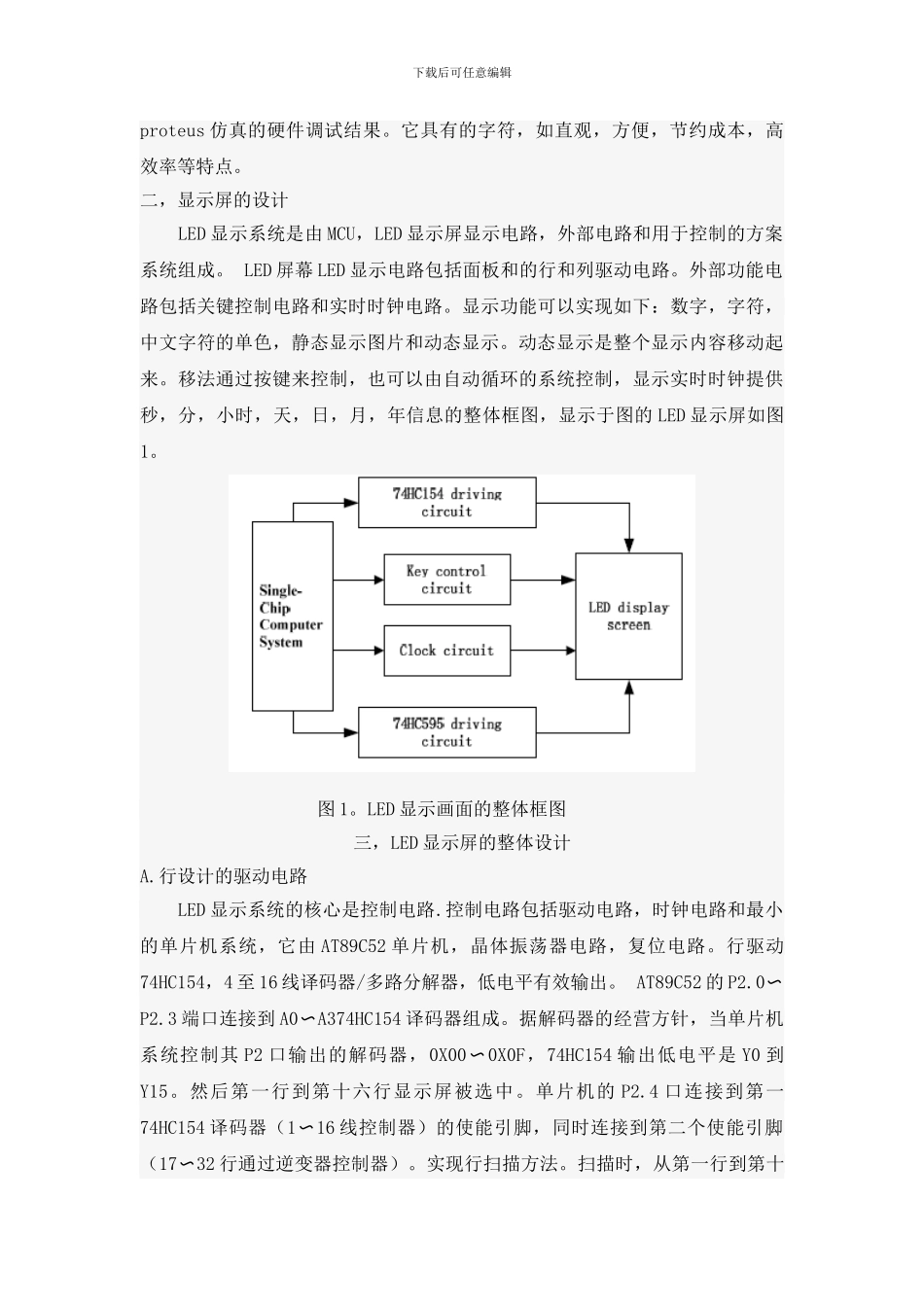

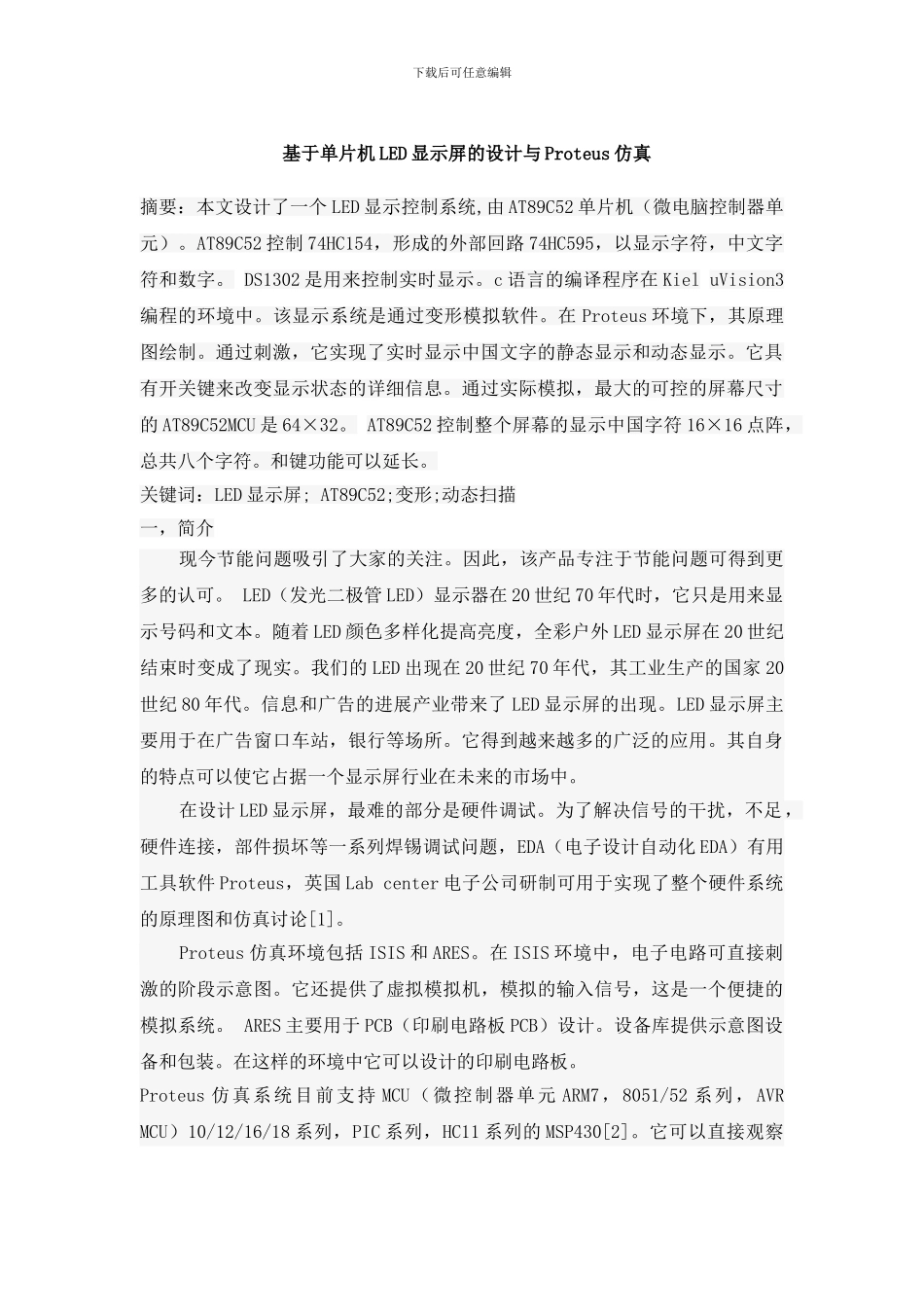

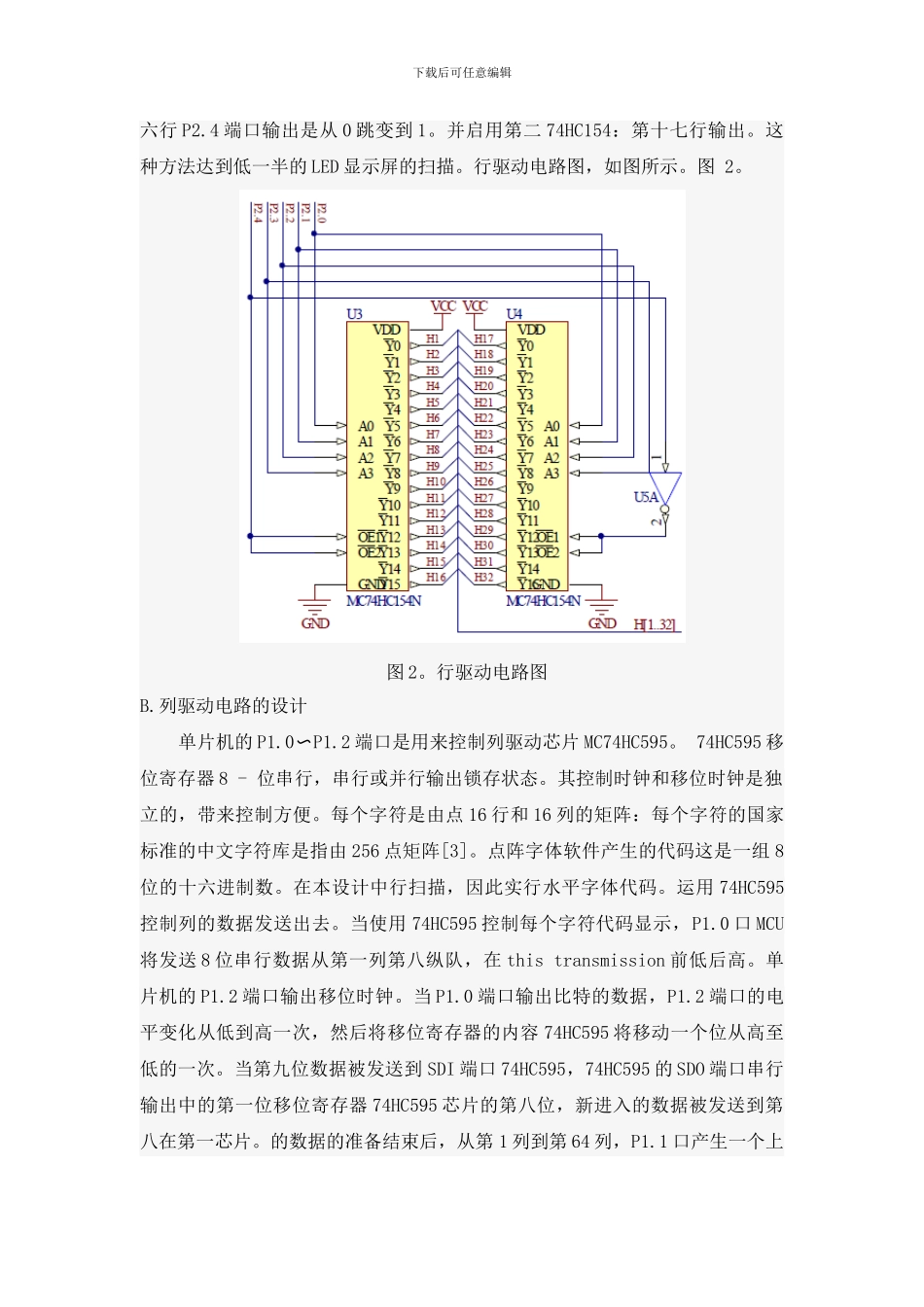

下载后可任意编辑 基于单片机 LED 显示屏的设计与 Proteus 仿真摘要：本文设计了一个 LED 显示控制系统,由 AT89C52 单片机（微电脑控制器单元）。AT89C52 控制 74HC154，形成的外部回路 74HC595，以显示字符，中文字符和数字。 DS1302 是用来控制实时显示。c 语言的编译程序在 Kiel uVision3编程的环境中。该显示系统是通过变形模拟软件。在 Proteus 环境下，其原理图绘制。通过刺激，它实现了实时显示中国文字的静态显示和动态显示。它具有开关键来改变显示状态的详细信息。通过实际模拟，最大的可控的屏幕尺寸的 AT89C52MCU 是 64×32。 AT89C52 控制整个屏幕的显示中国字符 16×16 点阵，总共八个字符。和键功能可以延长。关键词：LED 显示屏; AT89C52;变形;动态扫描一，简介 现今节能问题吸引了大家的关注。因此，该产品专注于节能问题可得到更多的认可。 LED（发光二极管 LED）显示器在 20 世纪 70 年代时，它只是用来显示号码和文本。随着 LED 颜色多样化提高亮度，全彩户外 LED 显示屏在 20 世纪结束时变成了现实。我们的 LED 出现在 20 世纪 70 年代，其工业生产的国家 20世纪 80 年代。信息和广告的进展产业带来了 LED 显示屏的出现。LED 显示屏主要用于在广告窗口车站，银行等场所。它得到越来越多的广泛的应用。其自身的特点可以使它占据一个显示屏行业在未来的市场中。 在设计 LED 显示屏，最难的部分是硬件调试。为了解决信号的干扰，不足，硬件连接，部件损坏等一系列焊锡调试问题，EDA（电子设计自动化 EDA）有用工具软件 Proteus，英国 Lab center 电子公司研制可用于实现了整个硬件系统的原理图和仿真讨论[1]。 Proteus 仿真环境包括 ISIS 和 ARES。在 ISIS 环境中，电子电路可直接刺激的阶段示意图。它还提供了虚拟模拟机，模拟的输入信号，这是一个便捷的模拟系统。 ARES 主要用于 PCB（印刷电路板 PCB）设计。设备库提供示意图设备和包装。在这样的环境中它可以设计的印刷电路板。Proteus 仿真系统目前支持 MCU（微控制器单元 ARM7，8051/52 系列，AVR MCU）10/12/16/18 系列，PIC 系列，HC11 系列的 MSP430[2]。它可以直接观察下载后可任意编辑proteus 仿真的硬件调试结果。它具有的字符，如直观，方便，节约成本，高效率等特点。二，显示屏的设计 LED 显示系统是由 MCU，LED 显示屏显示电路，外部电路和用于控制的方案系统组成。 L...
