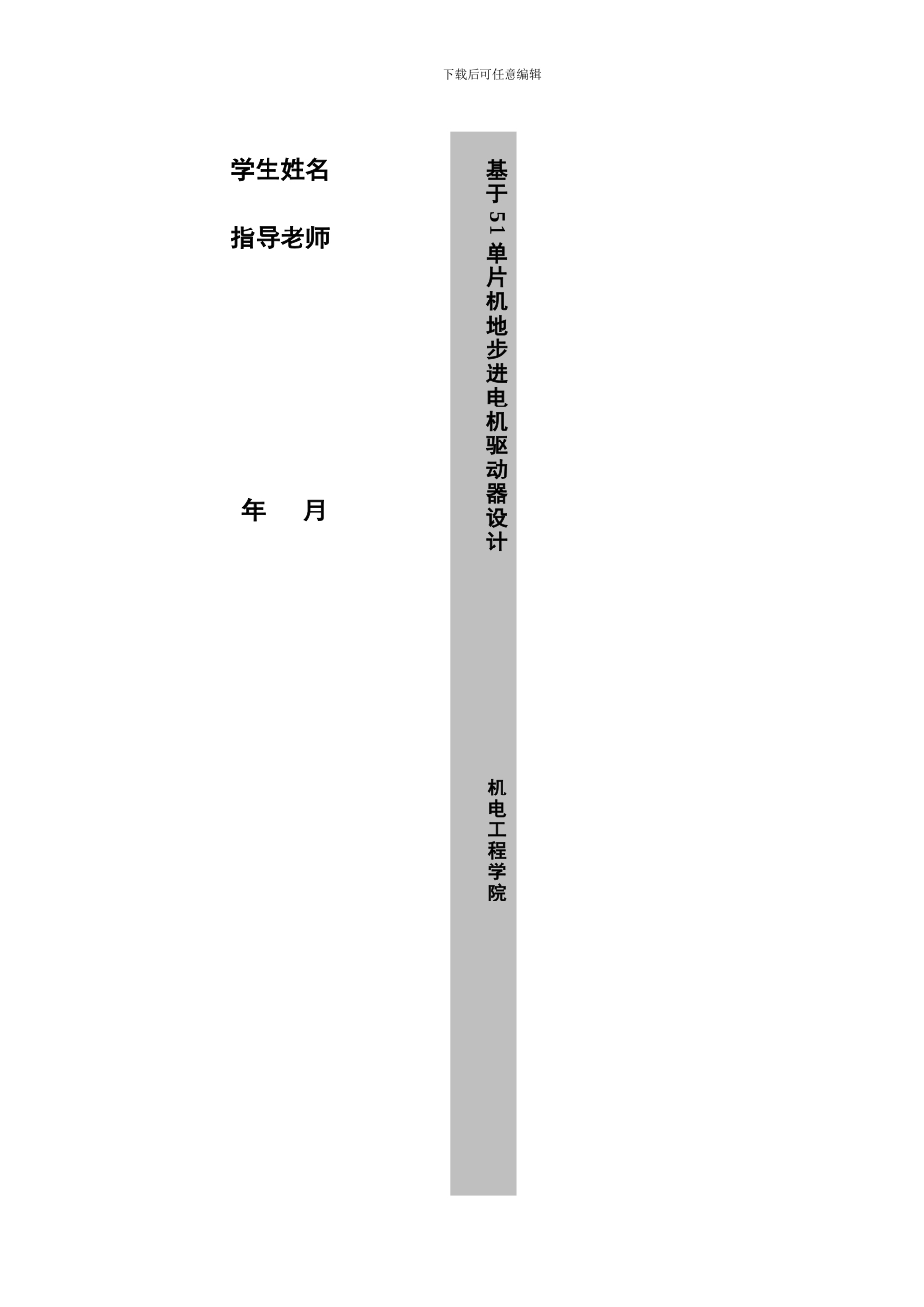

下载后可任意编辑本科毕业设计（论文）基于 51 单片机的步进电机驱动器设计学 院 机电工程学院 专 业 机械设计制造及其自动化 （机械电子工程方向） 年级班别 学 号 下载后可任意编辑学生姓名 指导老师 年 月基于51单片机地步进电机驱动器设计 机电工程学院下载后可任意编辑下载后可任意编辑下载后可任意编辑摘 要步进电机被越来越地广泛应用，但步进电机驱动器技术仍不够成熟，需要进行改进完善才能更方便地让用户进行操作使用，所以需要更多更成熟的步进电机驱动系统的开发以满足社会的需要。本设计采纳软件控制代替硬件搭建电路控制步进电机驱动器的方法以达到简化硬件电路、降低驱动器成本的目的，主要使用 STC89C52RC 芯片作为主控芯片，来达到对外界输入的脉冲进行接收、推断分析并分配给二相四线步进电机四条线路进行电机驱动。但由于电机的驱动电压是 12V，而主控芯片输出的电压只有 5V，所以需要设计一个步进电机驱动电压电路以达到电压要求，于是本设计采纳了 L298N 芯片，其主要功能是对主控芯片发送过来的脉冲信号进行处理，然后再转化成足够驱动步进电机的脉冲信号输出给电机。其次，因为步进电机工作时是高速运转，所有电路中还需要加一定的保护才能保证电路能长期稳定工作不受影响。本设计采纳高速光电耦合器 6N137 和低速光电耦合器 TLP521-1 对电路的输入脉冲信号及正反转控制信号进行保护。再者，为防止步进电机高速转动时自感电压对电路造成冲击，在电机接线部分加了二极管对电路进行保护。综上所述，本设计实现了一个使用软件控制来进行电机驱动的稳定的步进电机驱动器，能够精准地驱动步进电机进行工作。关键词：步进电机，驱动器，软件控制，脉冲信号I下载后可任意编辑注：本设计（论文）题目来源于自选项目。I下载后可任意编辑AbstractStepper motor is more and more widely used, but the stepper motor driver technology is still not mature enough, need to be improved in order to more easily allow users to operate, so the need for more mature stepper motor drive system development meet the needs of society. This design uses software control instead of hardware to build circuit control stepper motor driver method to achieve simplified hardware circuit, reduce the cost of the pu...
