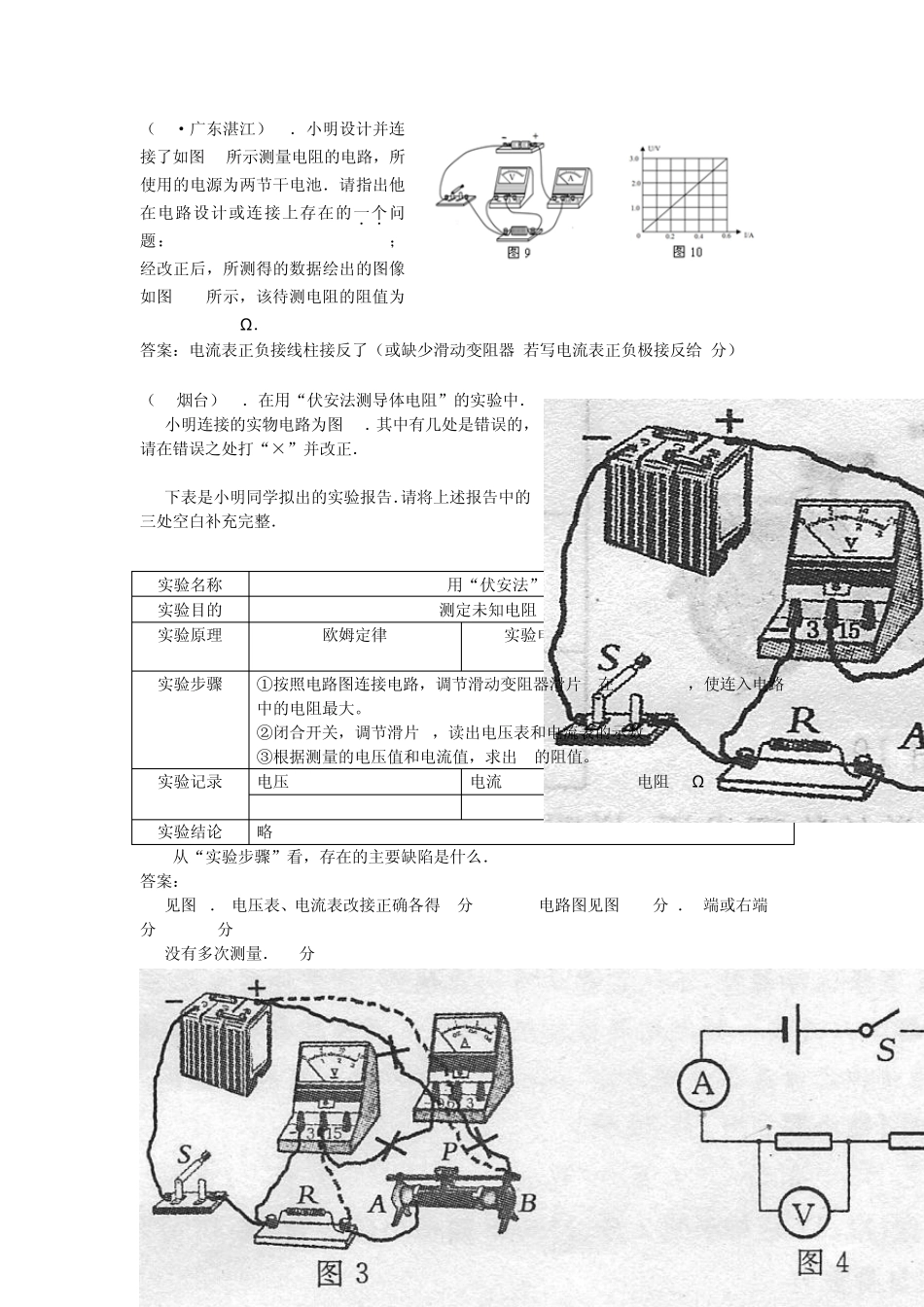

（09·广东湛江）19．小明设计并连接了如图 9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图 10所示，该待测电阻的阻值为____________Ω． 答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分） 5 （09烟台）25．在用“伏安法测导体电阻”的实验中． (1)小明连接的实物电路为图 18．其中有几处是错误的，请在错误之处打“×”并改正． (2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整． 实验名称 用“伏安法”测电阻 实验目的 测定未知电阻 R的阻值 实验原理 欧姆定律 实验电路图 实验步骤 ①按照电路图连接电路，调节滑动变阻器滑片 P在_________，使连入电路中的电阻最大。 ②闭合开关，调节滑片 P，读出电压表和电流表的示数。 ③根据测量的电压值和电流值，求出 R的阻值。 实验记录 电压 U/V 电流 I/A 电阻 R/Ω 2.0 0.20 实验结论 略 (3)从“实验步骤”看，存在的主要缺陷是什么． 答案： (1)见图 3．(电压表、电流表改接正确各得 1分) (2)电路图见图 4(2分)．B端或右端(1分) l0(1分) (3)没有多次测量．(2分) （09 广州）23．用图20 所示的仪器测电阻R 的电阻值 （1）将图20 的电路，连成正确的测量电路 （2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______ （3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。 答案：（1） 如图 (2) 左 改变电阻两端的电压大小和通过电流的大小，从而多次测量取平均值减小误差 （3） 0.4 A 2.4 V （09 威海）．某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。 （1）在图22甲中a．b分别是 ． 表。 （2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。 （3）连接电路时，应将开关 ；闭合开关前，滑动变阻器的滑片P应滑在 端。 （4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压 表 的示数 为 电源 电压 ，这 可 能 是 由 于 造成的。 答案：（1）电流表；电压表 （2）右...
