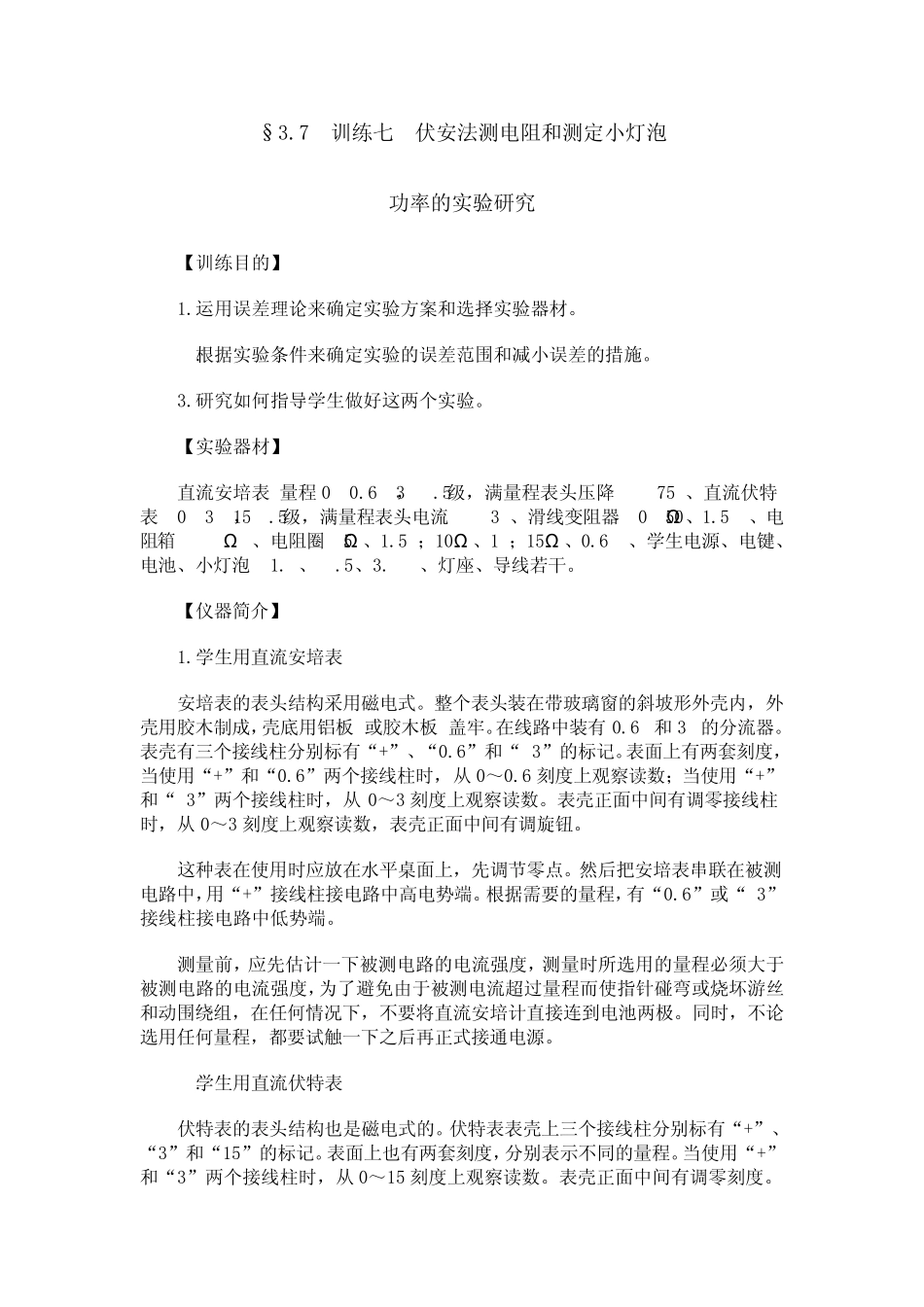

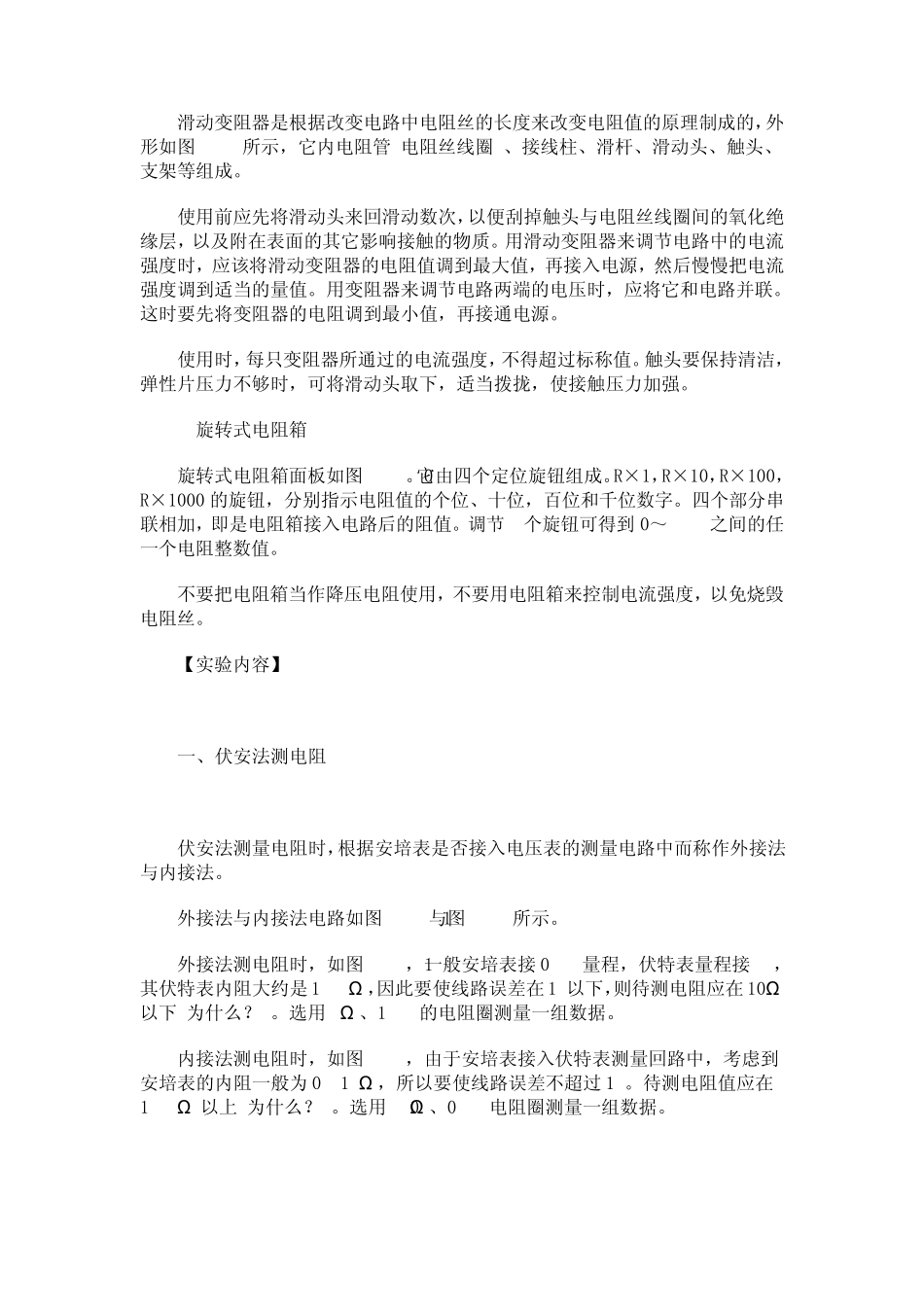

§3.7 训练七 伏安法测电阻和测定小灯泡 功率的实验研究 【训练目的】 1.运用误差理论来确定实验方案和选择实验器材。 2.根据实验条件来确定实验的误差范围和减小误差的措施。 3.研究如何指导学生做好这两个实验。 【实验器材】 直流安培表(量程 0-0.6-3A,2.5级,满量程表头压降 U=75mV)、直流伏特表(0-3-15V,2.5级,满量程表头电流 I=3mA)、滑线变阻器(0-50Ω 、1.5A)、电阻箱(9999Ω )、电阻圈(5Ω 、1.5A;10Ω 、1A;15Ω 、0.6A)、学生电源、电键、电池、小灯泡(1.2V、2.5V、3.8V)、灯座、导线若干。 【仪器简介】 1.学生用直流安培表 安培表的表头结构采用磁电式。整个表头装在带玻璃窗的斜坡形外壳内,外壳用胶木制成,壳底用铝板(或胶木板)盖牢。在线路中装有 0.6A和 3A的分流器。表壳有三个接线柱分别标有“+”、“0.6”和“-3”的标记。表面上有两套刻度,当使用“+”和“0.6”两个接线柱时,从 0~0.6 刻度上观察读数;当使用“+”和“-3”两个接线柱时,从 0~3 刻度上观察读数。表壳正面中间有调零接线柱时,从 0~3 刻度上观察读数,表壳正面中间有调旋钮。 这种表在使用时应放在水平桌面上,先调节零点。然后把安培表串联在被测电路中,用“+”接线柱接电路中高电势端。根据需要的量程,有“0.6”或“-3”接线柱接电路中低势端。 测量前,应先估计一下被测电路的电流强度,测量时所选用的量程必须大于被测电路的电流强度,为了避免由于被测电流超过量程而使指针碰弯或烧坏游丝和动围绕组,在任何情况下,不要将直流安培计直接连到电池两极。同时,不论选用任何量程,都要试触一下之后再正式接通电源。 2.学生用直流伏特表 伏特表的表头结构也是磁电式的。伏特表表壳上三个接线柱分别标有“+”、“3”和“15”的标记。表面上也有两套刻度,分别表示不同的量程。当使用“+”和“3”两个接线柱时,从 0~15 刻度上观察读数。表壳正面中间有调零刻度。 伏特表在使用时,使伏特表与被测电路并联,将伏特表的“+”接线柱与被测电路的高电势点相连。 测量前,先应估计一下被测电路的电压,然后选用量程。选用量程必须大于被测电压值。 伏特表其它用法和注意事项与直流安培表相同。 3.学生用灵敏电流计 灵敏电流计表头结构采用磁电式,灵敏电流计外壳均用塑料压制成,表头装在带玻璃窗的斜坡形表盖内。表壳中间有一零点调节器,接线端钮旁注有正负符号。该电流计当敏度为300±30uA,内部电阻 8.2...
