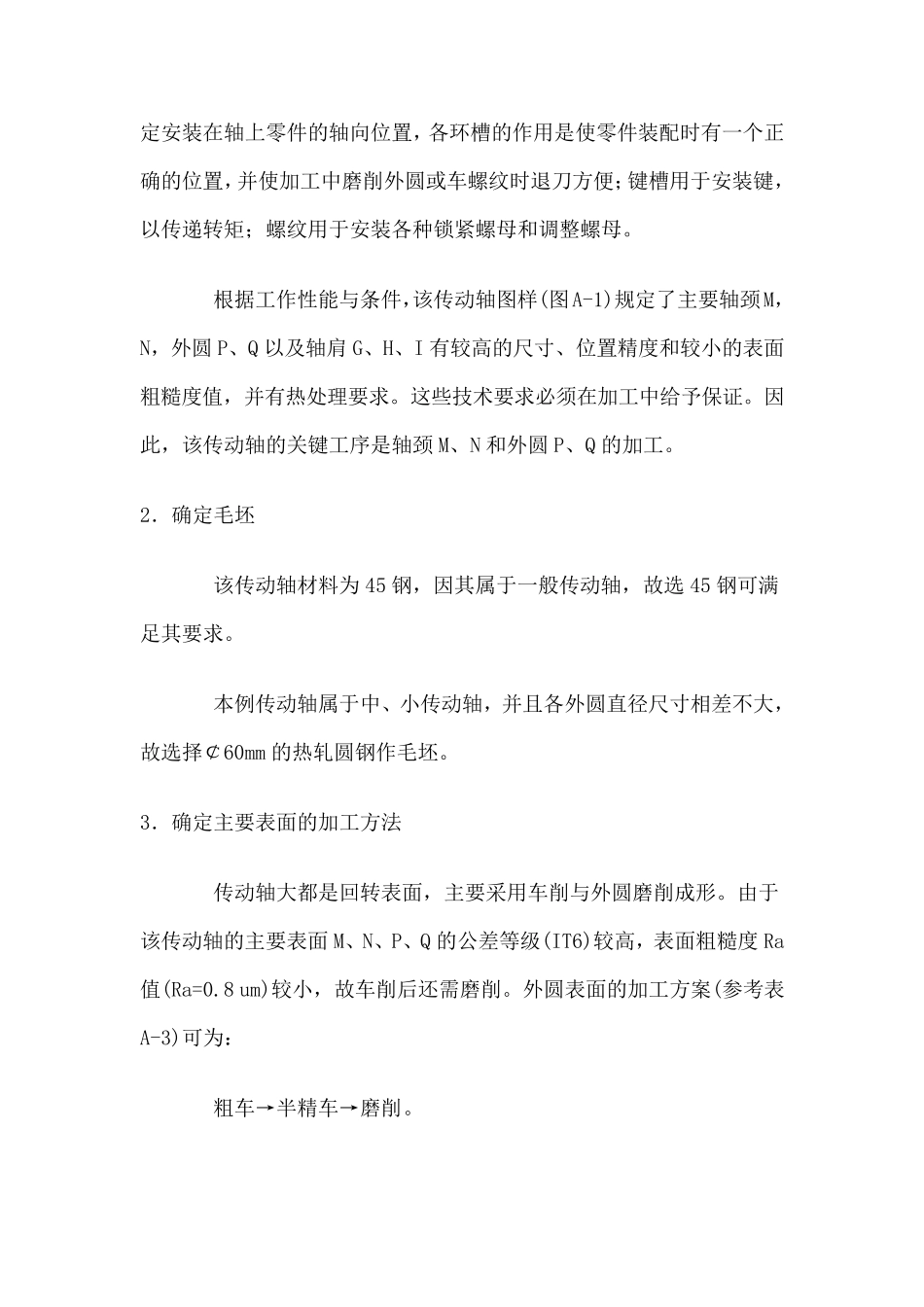

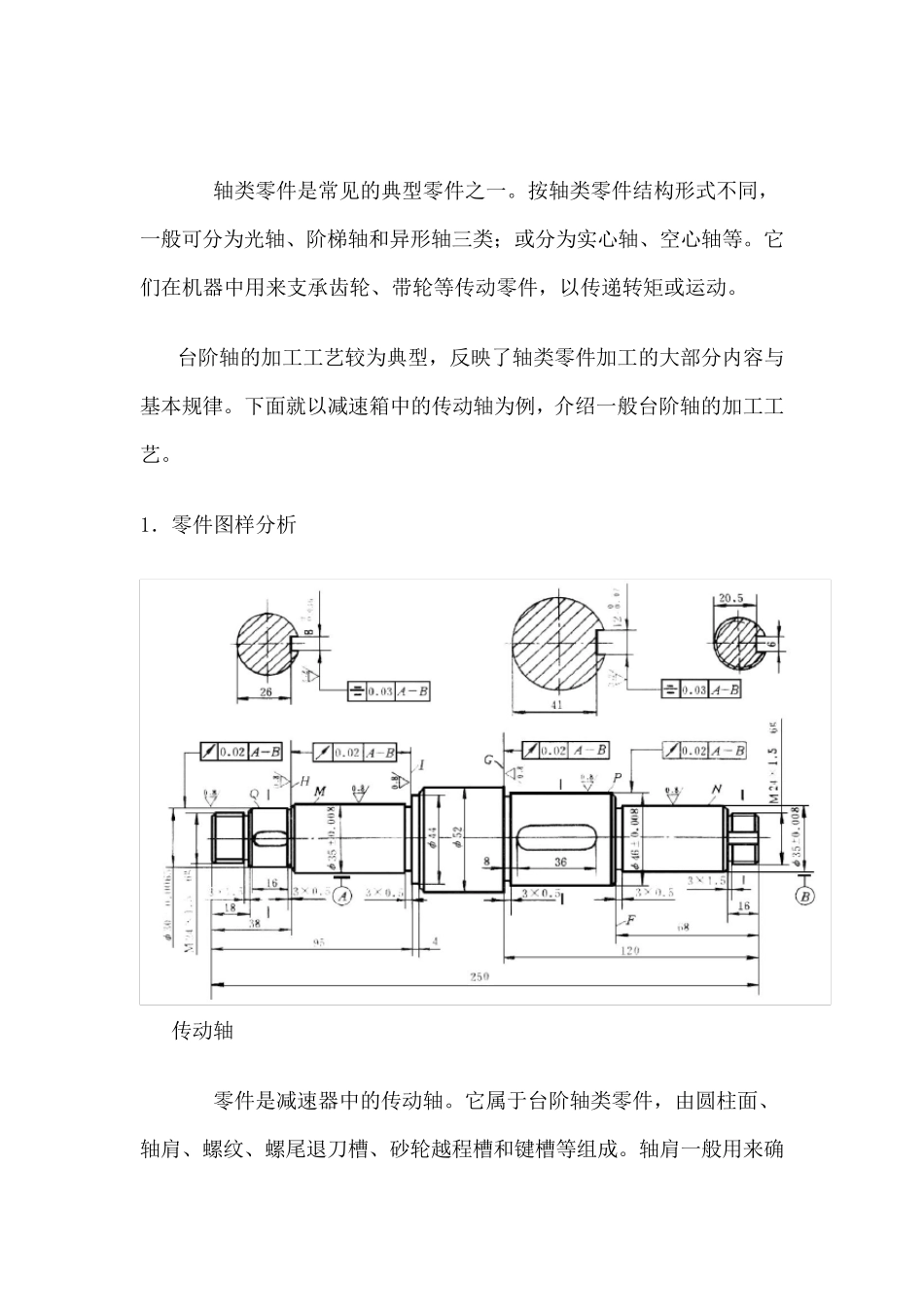

项目作业 报告 传动轴机械加工工艺 **:** 班级:数控 101 学号:********** 齐齐哈尔工程学院 轴类零件是常见的典型零件之一。按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。 台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。下面就以减速箱中的传动轴为例，介绍一般台阶轴的加工工艺。 1．零件图样分析 传动轴 零件是减速器中的传动轴。它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。轴肩一般用来确定 安 装 在 轴 上 零 件 的 轴 向 位 置 ， 各 环 槽 的 作 用 是 使 零 件 装 配 时 有 一 个 正确 的 位 置 ，并 使 加 工 中 磨 削 外 圆 或 车 螺 纹 时 退 刀 方 便 ；键 槽 用 于 安 装 键 ，以 传 递 转 矩 ； 螺 纹 用 于 安 装 各 种 锁 紧 螺 母 和 调 整 螺 母 。 根 据 工 作 性 能 与 条 件 ，该 传 动 轴 图 样 (图 A-1)规 定 了 主 要 轴 颈 M，N， 外 圆 P、 Q 以 及 轴 肩 G、 H、 I 有 较 高 的 尺 寸 、 位 置 精 度 和 较 小 的 表 面粗 糙 度 值 ， 并 有 热 处 理 要 求 。 这 些 技 术 要 求 必 须 在 加 工 中 给 予 保 证 。 因此 ， 该 传 动 轴 的 关 键 工 序 是 轴 颈 M、 N 和 外 圆 P、 Q 的 加 工 。 2． 确 定 毛 坯 该 传 动 轴 材 料 为 45 钢 ， 因 其 属 于 一 般 传 动 轴 ， 故 选 45 钢 可 满足 其 要 求 。 本 例 传 动 轴 属 于 中 、 小 传 动 轴 ， 并 且 各 外 圆 直 径 尺 寸 相 差不大，故 选 择￠60mm 的 热 轧圆 钢 作 毛 坯 。 3． 确 定 主 要 表 面 的 加 工 方 法 传 动 轴 大都是 回转 表 面 ， 主 要 采用 车 削 与 外 圆 磨 削 成形。 由于该 传 动 轴 的 主 要 表 面 M、 N、 P、 Q 的 公差等级(IT6)较 高 ， 表 面 粗 糙 度 Ra值 (Ra=0.8 um)较 小 ， 故 车 削 后还需磨 削 。 外 圆 表 面 的 加 工 方 案(参考表A-3)可 为 ： 粗 车 →半精 车 ...
