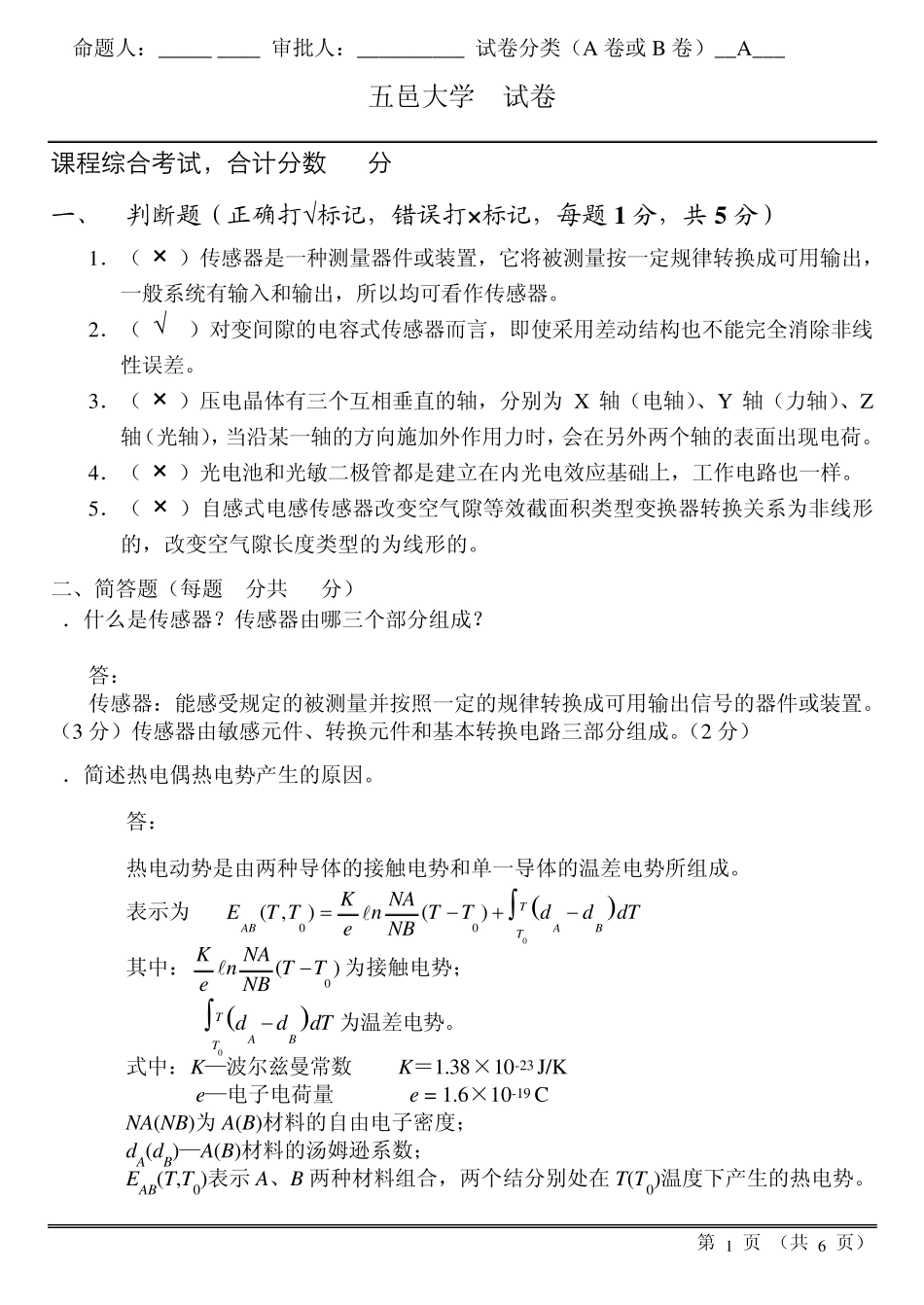

命题人:_____ ____ 审批人:__________ 试卷分类(A 卷或 B 卷)__A___ 五邑大学 试卷 第 1 页 (共 6 页) 课程综合考试,合计分数 70分 一、 判断题(正确打√标记,错误打×标记,每题 1 分,共 5 分) 1.( × )传感器是一种测量器件或装置,它将被测量按一定规律转换成可用输出,一般系统有输入和输出,所以均可看作传感器。 2.( √ )对变间隙的电容式传感器而言,即使采用差动结构也不能完全消除非线性误差。 3.( × )压电晶体有三个互相垂直的轴,分别为 X 轴(电轴)、Y 轴(力轴)、Z轴(光轴),当沿某一轴的方向施加外作用力时,会在另外两个轴的表面出现电荷。 4.( × )光电池和光敏二极管都是建立在内光电效应基础上,工作电路也一样。 5.( × )自感式电感传感器改变空气隙等效截面积类型变换器转换关系为非线形的,改变空气隙长度类型的为线形的。 二、简答题(每题 5分共 20分) 1.什么是传感器?传感器由哪三个部分组成? 答: 传感器:能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。(3 分)传感器由敏感元件、转换元件和基本转换电路三部分组成。(2 分) 2.简述热电偶热电势产生的原因。 答: 热电动势是由两种导体的接触电势和单一导体的温差电势所组成。 表示为 000( ,)()TABABTKNAET TnTTdddTeNB 其中:0()KNAnTTeNB为接触电势; 0TABTdddT为温差电势。 式中:K—波尔兹曼常数 K=1.38×10-23 J/K e—电子电荷量 e = 1.6×10-19 C NA(NB)为 A(B)材料的自由电子密度; dA(dB)—A(B)材料的汤姆逊系数; EAB(T,T0)表示A、B 两种材料组合,两个结分别处在 T(T0)温度下产生的热电势。 第 2 页 (共 6 页) 3.简要说明金属应变片与半导体应变片在工作原理上的区别? 答:金属应变片发生应变以后,使导体的几何尺寸发生改变,因而阻值发生变化; 对半导体来说,它的电阻取决于有限数目的载流子—空穴和电子的迁移。加在一定晶向上的外界应力,引起半导体能带的变化,使载流子的迁移率产生较大的变化,因而使半导体电阻率产生相应的变化。 应变片相对灵敏度系数(12)dk代入得到12ekE —泊松比;e —压阻系数;E—弹性模量。 对于金属丝构成的应变片,一般可改为12k (几何变形),k 值约为 2 左右,半导体材料eE值很大,约...
