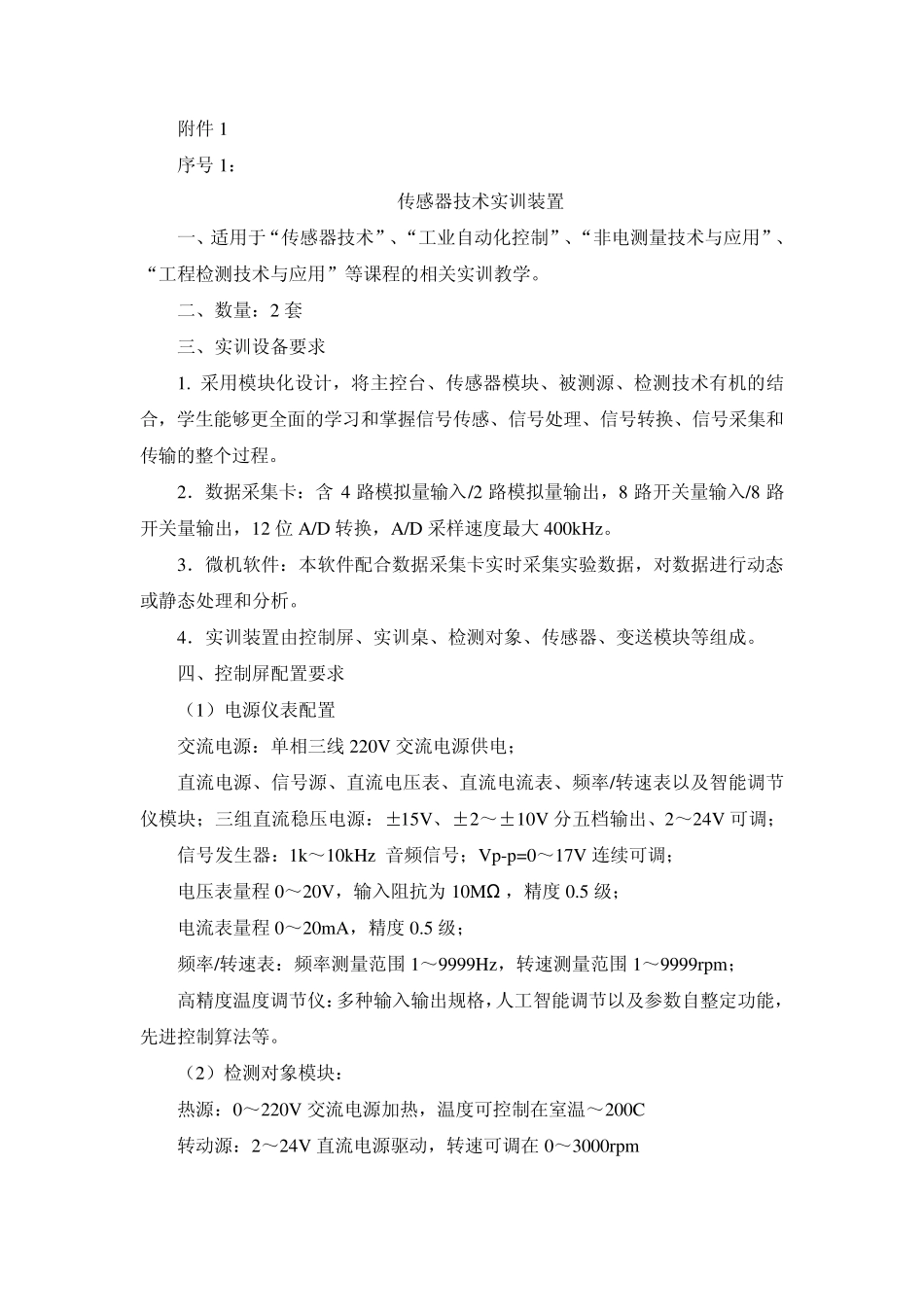

附件 1 序号 1： 传感器技术实训装置 一、适用于“传感器技术”、“工业自动化控制”、“非电测量技术与应用”、“工程检测技术与应用”等课程的相关实训教学。 二、数量：2 套 三、实训设备要求 1. 采用模块化设计，将主控台、传感器模块、被测源、检测技术有机的结合，学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程。 2．数据采集卡：含 4 路模拟量输入/2 路模拟量输出，8 路开关量输入/8 路开关量输出，12 位 A/D 转换，A/D 采样速度最大 400kHz。 3．微机软件：本软件配合数据采集卡实时采集实验数据，对数据进行动态或静态处理和分析。 4．实训装置由控制屏、实训桌、检测对象、传感器、变送模块等组成。 四、控制屏配置要求 （1）电源仪表配置 交流电源：单相三线220V 交流电源供电； 直流电源、信号源、直流电压表、直流电流表、频率/转速表以及智能调节仪模块；三组直流稳压电源：±15V、±2～±10V 分五档输出、2～24V 可调； 信号发生器：1k～10kHz 音频信号；Vp-p=0～17V 连续可调； 电压表量程 0～20V，输入阻抗为 10MΩ ，精度 0.5 级； 电流表量程 0～20mA，精度 0.5 级； 频率/转速表：频率测量范围 1～9999Hz，转速测量范围 1～9999rpm； 高精度温度调节仪：多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法等。 （2）检测对象模块： 热源：0～220V 交流电源加热，温度可控制在室温～200C 转动源：2～24V 直流电源驱动，转速可调在 0～3000rpm 振动源：振动频率1Hz～30Hz（可调），共振频率12Hz 左右 （3）要求必须配置的传感器及变送模块 包含有应变传感器、差动变压器、差动电容传感器、霍尔位移传感器、扩散硅压力传感器、光纤位移传感器、电涡流传感器、超声位移传感器、光纤压力传感器、磁电传感器、PT100、K 型热电偶、E 型热电偶、Cu50、PN 结温度传感器、气敏传感器、湿敏传感器、可燃气体检测传感器、光敏电阻、红外传感器、磁阻传感器、光电开关传感器、霍尔开关传感器等。 序号2： 光电传感器综合实训装置 一、适用于“光电技术”、“机电一体化系统”、“自控原理”等课程的相关实训教学内容，作为机电专业、自动化专业、电气工程等相关专业学生进行动手训练的综合性实训装置。 二、数量：2 套 三、电源要求： 1. 直流稳压电源：+5V、+12V、±15V，0～5V 、0～12V 、2～24V 连续可调 ...
