传感器课程设计——霍尔传感器测量磁场

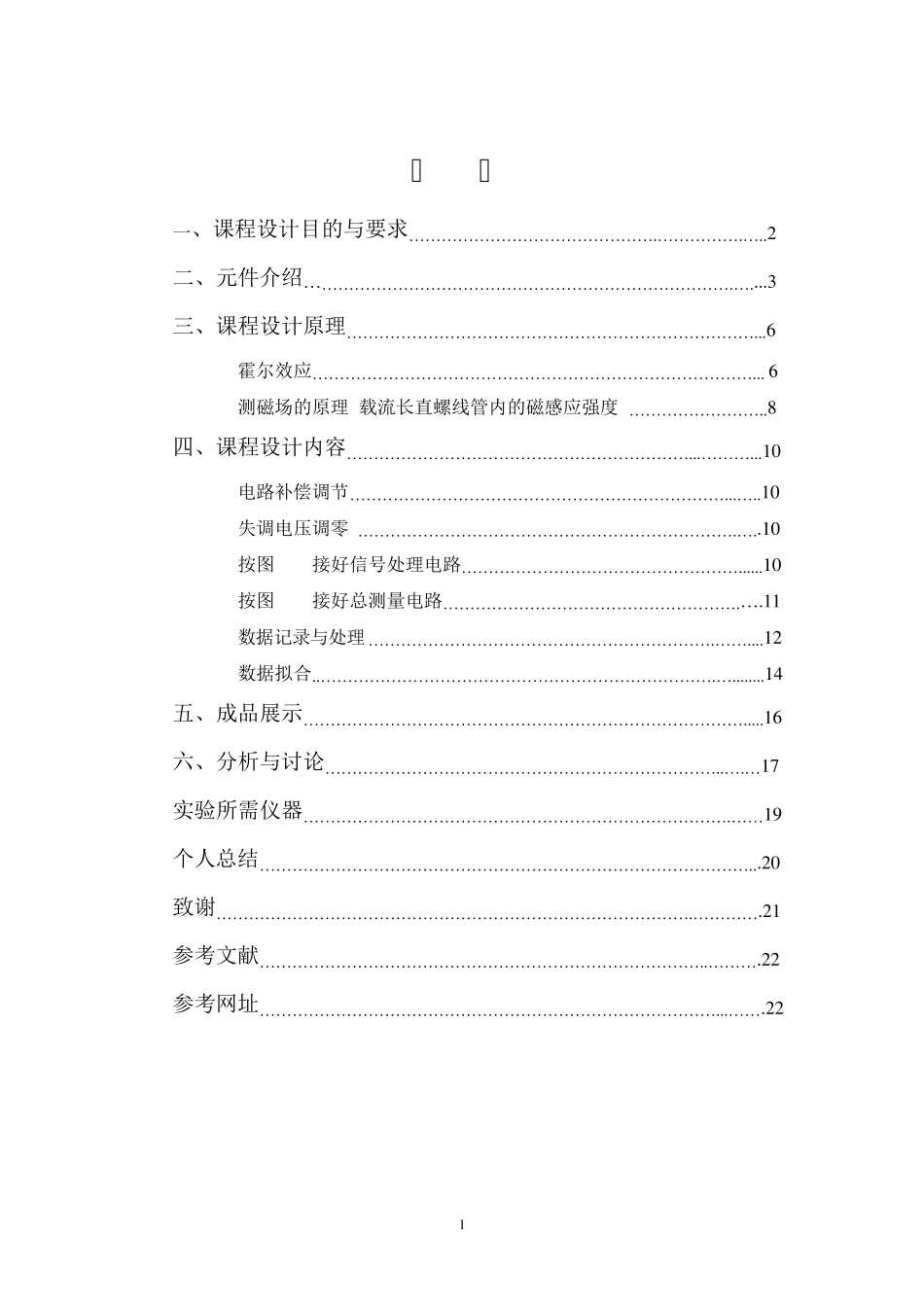

1 目 录 一、课程设计目的与要求……………………………………….…………….…..2 二、元件介绍…………………………………………………………………….…....3 三、课程设计原理…………………………………………………………………...6 3.1霍尔效应………………………………………………………………………... 6 3.2测磁场的原理,载流长直螺线管内的磁感应强度 ……………………..8 四、课程设计内容………………………………………………………...………...1 0 4.1电路补偿调节……………………………………………………………...…..1 0 4.2失调电压调零 …………………………………………………………….…..1 0 4.3按图 4-3接好信号处理电路……………………………………………......1 0 4.4按图 4-4接好总测量电路……………………………………………….….1 1 4.5数据记录与处理 ……………………………………………………….……....1 2 4.6数据拟合..……………………………………………………………….…........1 4 五、成品展示……………………………………………………………………….....1 6 六、分析与讨论………………………………………………………………..….…1 7 实验所需仪器…………………………………………………………………….……1 9 个人总结………………………………………………………………………………...2 0 致谢…………………………………………………………………………….………….2 1 参考文献………………………………………………………………………..……….2 2 参考网址…………………………………………………………………………...…….2 2 2 一、课程设计目的与要求 1 .了解霍尔传感器的工作原理 2 .掌握运用霍尔传感器测量磁场的方法 3 二、元件介绍 C A 3140 CA3140高输入阻抗运算放大器,是美国无线电公司研制开发的一种BiMOS高电压的运算放大器在一片集成芯片上，该CA3140A和CA3140 BiMOS运算放大器功能保护MOSFET的栅极（PMOS上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。操作电源电压从 4V至 36V（无论单或双电源),它结合了压电PMOS晶体管工艺和高电压双授晶体管的优点.(互补对称金属氧化物半导体)卓越性能的运放。 应用范围: .单电源放大器在汽车和便携式仪表 .采样保持放大器 .长期定时器 .光电...
