伺服电机选型应用实例

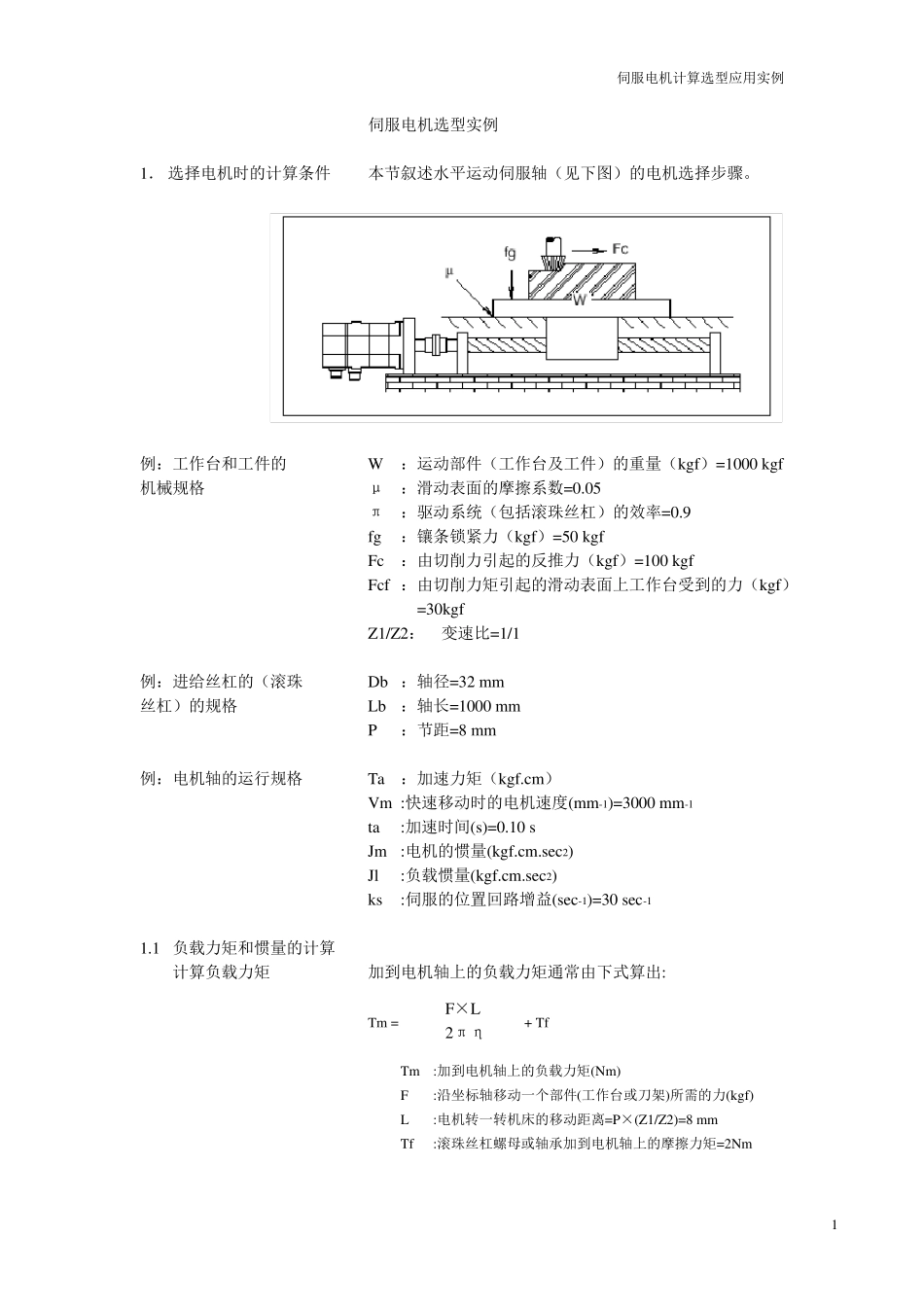

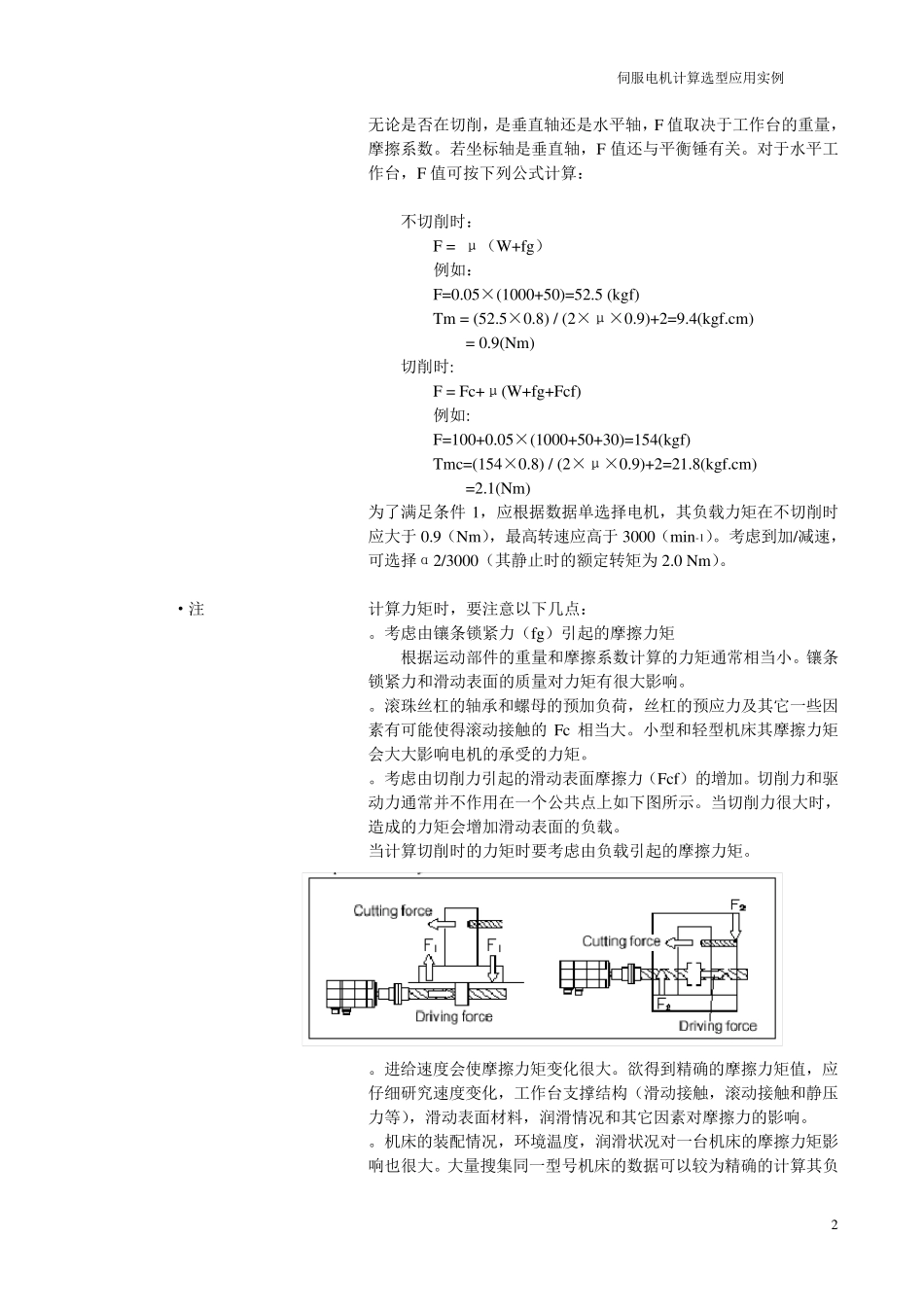

伺服电机计算选型应用实例 1 伺服电机选型实例 1． 选择电机时的计算条件 本节叙述水平运动伺服轴（见下图）的电机选择步骤。 例：工作台和工件的 W ：运动部件（工作台及工件）的重量（kgf）=1000 kgf 机械规格 μ ：滑动表面的摩擦系数=0.05 π ：驱动系统（包括滚珠丝杠）的效率=0.9 fg ：镶条锁紧力（kgf）=50 kgf Fc ：由切削力引起的反推力（kgf）=100 kgf Fcf ：由切削力矩引起的滑动表面上工作台受到的力（kgf） =30kgf Z1/Z2： 变速比=1/1 例：进给丝杠的（滚珠 Db ：轴径=32 mm 丝杠）的规格 Lb ：轴长=1000 mm P ：节距=8 mm 例：电机轴的运行规格 Ta ：加速力矩（kgf.cm） Vm :快速移动时的电机速度(mm-1)=3000 mm-1 ta :加速时间(s)=0.10 s Jm :电机的惯量(kgf.cm.sec2) Jl :负载惯量(kgf.cm.sec2) ks :伺服的位置回路增益(sec-1)=30 sec-1 1.1 负载力矩和惯量的计算 计算负载力矩 加到电机轴上的负载力矩通常由下式算出: Tm = + Tf Tm :加到电机轴上的负载力矩(Nm) F :沿坐标轴移动一个部件(工作台或刀架)所需的力(kgf) L :电机转一转机床的移动距离=P×(Z1/Z2)=8 mm Tf :滚珠丝杠螺母或轴承加到电机轴上的摩擦力矩=2Nm F×L 2πη 伺服电机计算选型应用实例 2 无论是否在切削，是垂直轴还是水平轴，F 值取决于工作台的重量，摩擦系数。若坐标轴是垂直轴，F 值还与平衡锤有关。对于水平工作台，F 值可按下列公式计算： 不切削时： F = μ（W+fg） 例如： F=0.05×(1000+50)=52.5 (kgf) Tm = (52.5×0.8) / (2×μ×0.9)+2=9.4(kgf.cm) = 0.9(Nm) 切削时: F = Fc+μ(W+fg+Fcf) 例如: F=100+0.05×(1000+50+30)=154(kgf) Tmc=(154×0.8) / (2×μ×0.9)+2=21.8(kgf.cm) =2.1(Nm) 为了满足条件1，应根据数据单选择电机，其负载力矩在不切削时应大于0.9（Nm），最高转速应高于3000（min-1）。考虑到加/减速，可选择α2/3000（其静止时的额定转矩为2.0 Nm）。 ·注 计算力矩时，要注意以下几点： 。考虑由镶条锁紧力（fg）引起的摩擦力矩 根据运动部件的重量和摩擦系数计算的力矩通常相当小。镶条锁紧力和滑动表面的质量对力矩有很大影响。 。滚珠丝杠的轴承和螺母的预加负荷，丝杠的预应力及其它一些因素有可能使得滚动接触的Fc 相当大。小型和轻型机床其摩擦力矩会大大影响电机的承受的力矩。 。考虑由切削力引起的滑...
