位移传感器资料

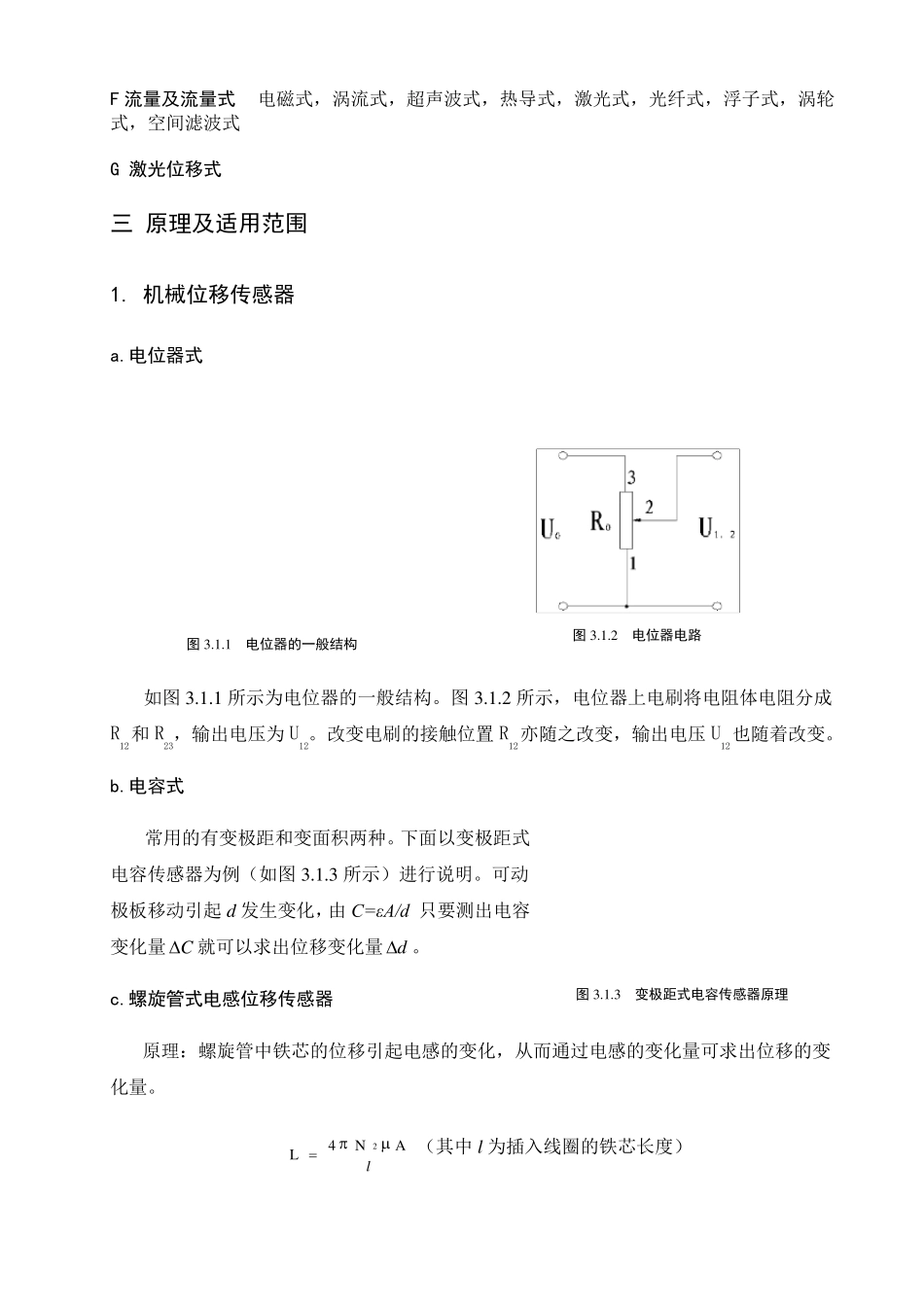

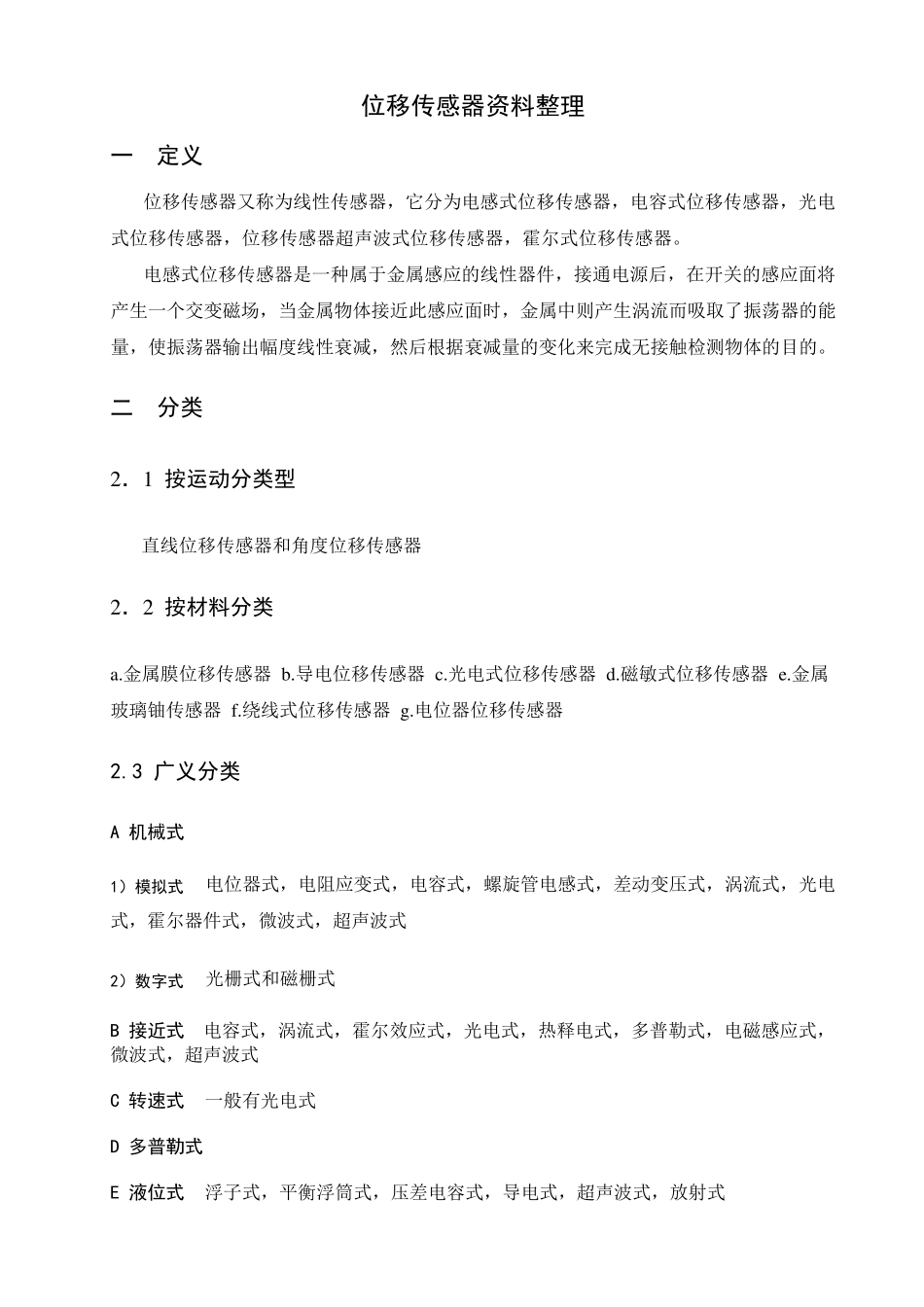

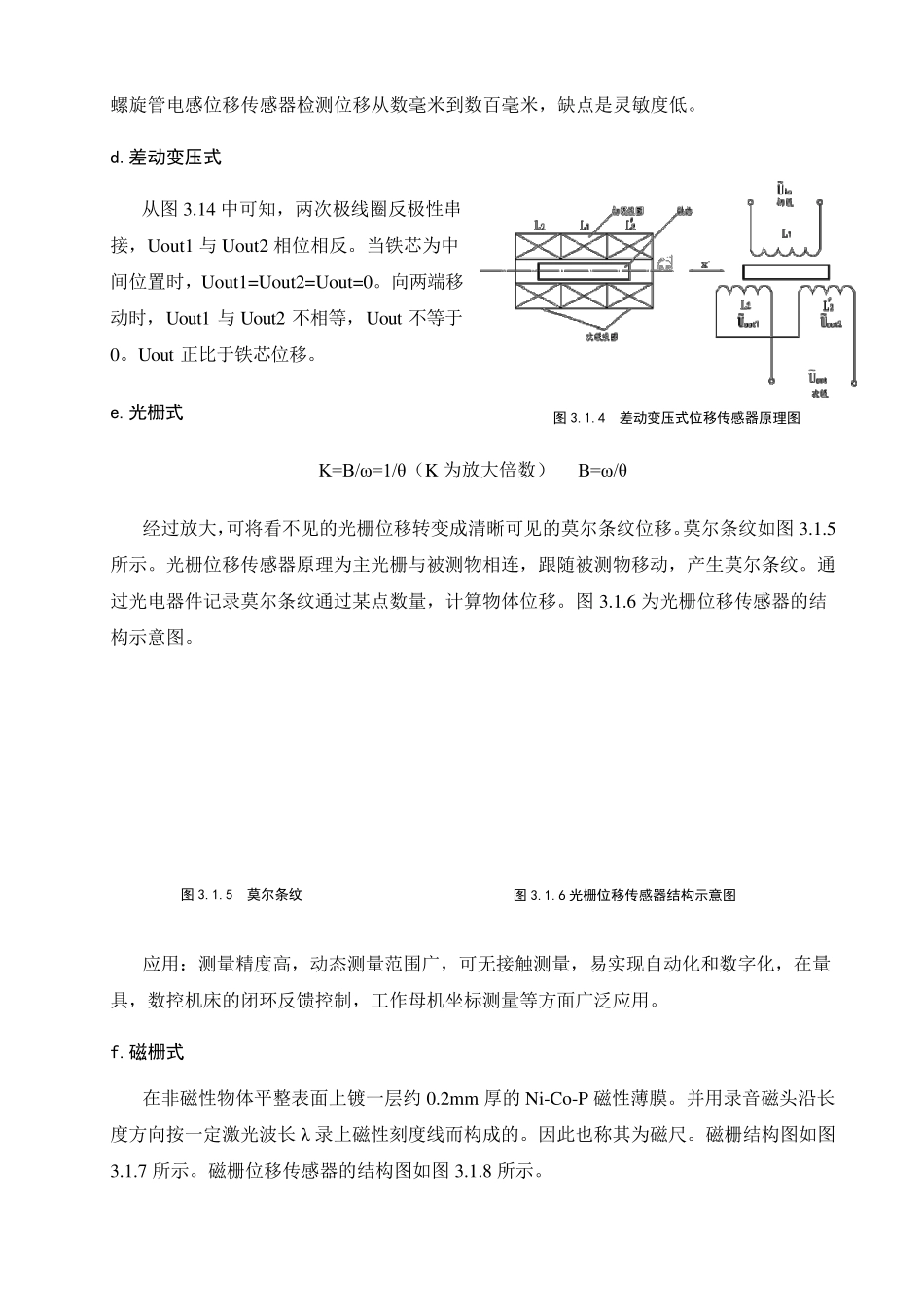

位移传感器资料整理 一 定义 位移传感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，位移传感器超声波式位移传感器，霍尔式位移传感器。 电感式位移传感器是一种属于金属感应的线性器件，接通电源后，在开关的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。 二 分类 2．1 按运动分类型 直线位移传感器和角度位移传感器 2．2 按材料分类 a.金属膜位移传感器 b.导电位移传感器 c.光电式位移传感器 d.磁敏式位移传感器 e.金属玻璃铀传感器 f.绕线式位移传感器 g .电位器位移传感器 2.3 广义分类 A 机械式 1）模拟式 电位器式，电阻应变式，电容式，螺旋管电感式，差动变压式，涡流式，光电式，霍尔器件式，微波式，超声波式 2）数字式 光栅式和磁栅式 B 接近式 电容式，涡流式，霍尔效应式，光电式，热释电式，多普勒式，电磁感应式，微波式，超声波式 C 转速式 一般有光电式 D 多普勒式 E 液位式 浮子式，平衡浮筒式，压差电容式，导电式，超声波式，放射式 F 流量及流量式 电磁式，涡流式，超声波式，热导式，激光式，光纤式，浮子式，涡轮式，空间滤波式 G 激光位移式 三 原理及适用范围 1. 机械位移传感器 a.电位器式 如图3.1.1 所示为电位器的一般结构。图3.1.2 所示，电位器上电刷将电阻体电阻分成R12和 R23，输出电压为U12。改变电刷的接触位置 R12亦随之改变，输出电压 U12也随着改变。 b.电容式 常用的有变极距和变面积两种。下面以变极距式电容传感器为例（如图3.1.3 所示）进行说明。可动极板移动引起 d 发生变化，由 C=εA/d 只要测出电容变化量 C就可以求出位移变化量 d 。 c.螺旋管式电感位移传感器 原理：螺旋管中铁芯的位移引起电感的变化，从而通过电感的变化量可求出位移的变化量。 24NALl（其中 l为插入线圈的铁芯长度） 图3.1.2 电位器电路 图3.1.1 电位器的一般结构 图3.1.3 变极距式电容传感器原理螺旋管电感位移传感器检测位移从数毫米到数百毫米，缺点是灵敏度低。 d.差动变压式 从图 3.14 中可知，两次极线圈反极性串接，Uou t1 与 Uou t2 相位相反。当铁芯为中间位置时，Uou t1=Uou t2=Uou t=0。向两端移动时，Uou t1 与 Uou t2 不相等，Uou t ...
