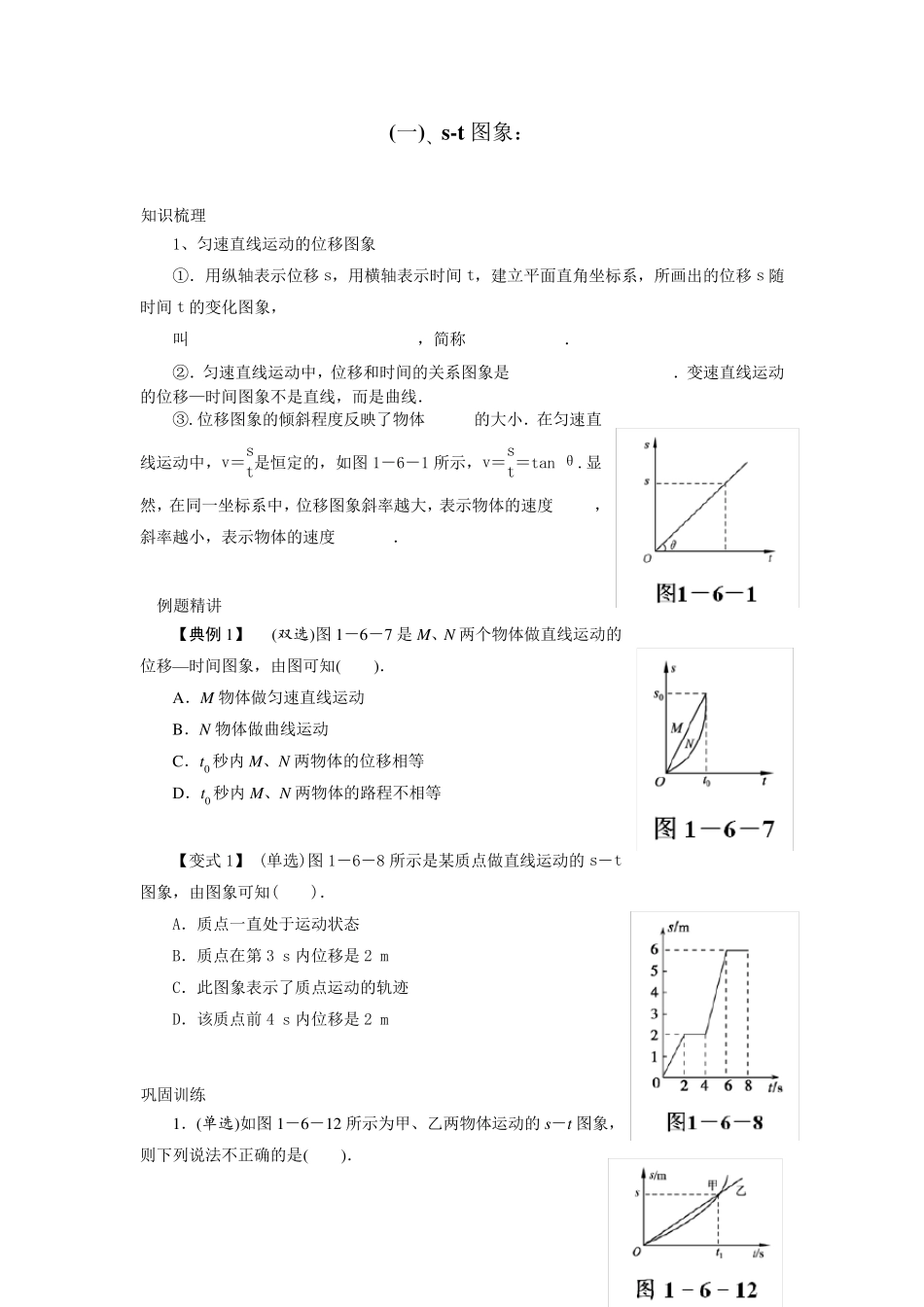

(一)、s-t 图象： 知识梳理 1、匀速直线运动的位移图象 ①．用纵轴表示位移s，用横轴表示时间t，建立平面直角坐标系，所画出的位移s 随时间t 的变化图象， 叫 ，简称 ． ②．匀速直线运动中，位移和时间的关系图象是 ．变速直线运动的位移—时间图象不是直线，而是曲线． ③.位移图象的倾斜程度反映了物体 的大小．在匀速直线运动中，v＝st是恒定的，如图1－6－1 所示，v＝st＝tan θ.显然，在同一坐标系中，位移图象斜率越大，表示物体的速度 ，斜率越小，表示物体的速度 ． 例题精讲 【典例 1】 (双选)图1－6－7 是M、N 两个物体做直线运动的位移—时间图象，由图可知( )． A．M 物体做匀速直线运动 B．N 物体做曲线运动 C．t0 秒内 M、N 两物体的位移相等 D．t0 秒内 M、N 两物体的路程不相等 【变式 1】 (单选)图1－6－8 所示是某质点做直线运动的s－t图象，由图象可知( )． A．质点一直处于运动状态 B．质点在第 3 s 内位移是2 m C．此图象表示了质点运动的轨迹 D．该质点前 4 s 内位移是2 m 巩固训练 1．(单选)如图1－6－12 所示为甲、乙两物体运动的s－t图象，则下列说法不正确的是( )． A．甲物体做变速直线运动，乙物体做匀速直线运动 B．两物体的初速度都为零 C．在t1 时间内两物体平均速度大小相等 D．相遇时，甲的速度大于乙的速度 2．(双选)如图1－6－13 所示，Ⅰ和Ⅱ分别是甲、乙两物体运动的s－t图象，则由图象知( )． A．甲、乙二物体同时、同向作匀速运动 B．甲的速度大于乙的速度 C．当t＝15 s时，甲、乙二物体相距150 m D．位移150 m 处，乙物体超前甲物体5 s （二）v -t 图像 知识梳理 1、匀速直线运动的速度图象 ①．在平面直角坐标系中，用纵轴表示速度，横轴表示时间，所画出的速度v 随时间t的变化图象，叫 ． ②．匀速直线运动的v－t 图象是一条平行于时间轴的 ，如图1－6－2 所示． ③．图象与时间轴所包围的“面积”表示这段时间内的位移大小s＝vt. 2、匀变速直线运动的速度图象 ①．匀速直线运动中，速度的 和 不随时间变化，我们用横轴表示时间，纵轴表示速度，匀速直线运动的v－t图象实际上就是一条和横轴 的直线． ②．根据 vt＝v0＋at 可知，匀变速直线运动的v－t 图象是一条 ，如图1－6－3 所示．与纵轴的交点即为物体运动的 ． 3．直线的斜率 k＝a＝ 匀变速直线运动的位移的大小等于图1－6－3 中梯形的...
