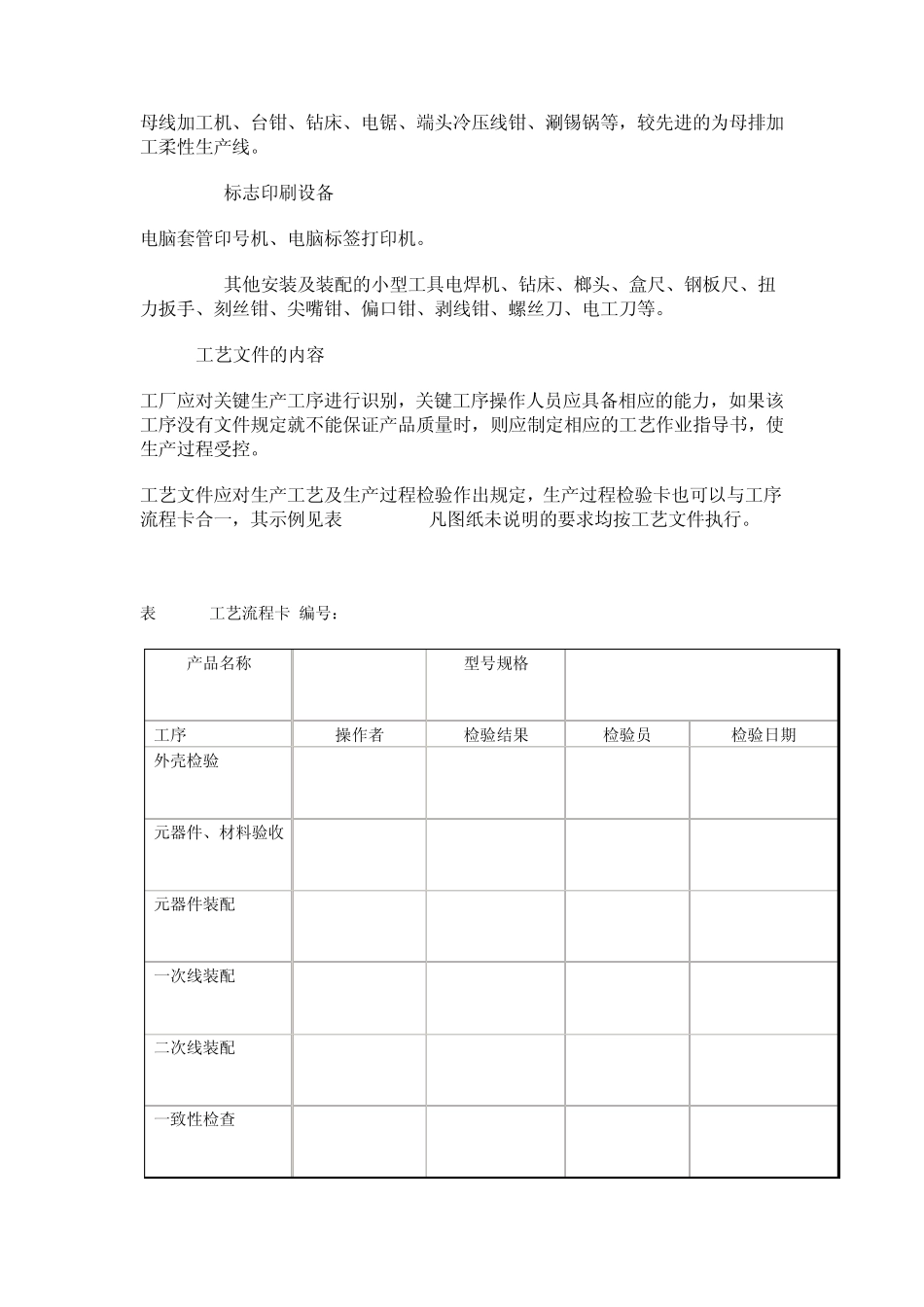

低压成套设备的生产设备及加工工艺-C C C 认证企业技术负责人知识读本第四章,低压成套开关设备C C C 认证企业技术负责人知识读本 4.1 概述 低压成台设备的生产设备及加工工艺是低压成套开关设备和控制设备技术的重要组成部分。它是制造完成低压成套设备所有的电器和机械的连接,用结构部件完整地组装在一起的一种组合体的一个过程。加工设备是保证质量,提高生产效率的有效手段。加工工艺是完成产品组装、最终交付用户,运行满意的有效工作程序。二者相辅相成,构成了完整的质量保证能力。由于各工厂的设备、设施、人力资源不完全相同,工艺水平差异很大,本书工艺要求仅供参考。 4.1.1 低压成套设备的主要制造工序 低压成套设备的主要制造工序,如图 4-1-1 所示。 图 4-1-1 低压成套设备的制造工序流程图 表 4-1-1 工艺流程卡 编号: JL-12 壳体制作 元件装配 一次线装配 检验 产品包装、搬运 4.1.2 生产加工设备 4.1.2 .1 壳体生产设备 平整机、剪板机、折弯机、冲压机、液压机、金属焊接设备、钨极氩弧焊机、交直流氩弧焊机、螺柱焊机、注塑机、压铸机、其中数控冲剪板材柔性加工线是先进、功能齐全的大型设备,也是壳体生产设备具有代表性设备。 4.1.2 .2 表面处理设备 喷漆装置、喷塑装置、烘箱、气泵等设备,较先进的为自动化静电粉末涂装生产线。 4.1.2 .3 母线加工设备 母线加工机、台钳、钻床、电锯、端头冷压线钳、涮锡锅等,较先进的为母排加工柔性生产线。 4.1.2 .4 标志印刷设备 电脑套管印号机、电脑标签打印机。 4.1.2 .5 其他安装及装配的小型工具电焊机、钻床、榔头、盒尺、钢板尺、扭力扳手、刻丝钳、尖嘴钳、偏口钳、剥线钳、螺丝刀、电工刀等。 4.1.3 工艺文件的内容 工厂应对关键生产工序进行识别,关键工序操作人员应具备相应的能力,如果该工序没有文件规定就不能保证产品质量时,则应制定相应的工艺作业指导书,使生产过程受控。 工艺文件应对生产工艺及生产过程检验作出规定,生产过程检验卡也可以与工序流程卡合一,其示例见表 4-1-1 . 凡图纸未说明的要求均按工艺文件执行。 表 4-1-1 工艺流程卡 编号:JL-12 产品名称 型号规格 工序 操作者 检验结果 检验员 检验日期 外壳检验 元器件、材料验收 元器件装配 一次线装配 二次线装配 一致性检查 出厂检验 备注 4.1.3 .1 适用范围 4.1.3 .2 依据 ( 1 )产品图样及有关技术文件。 ...
