低压抽屉式开关柜规范书

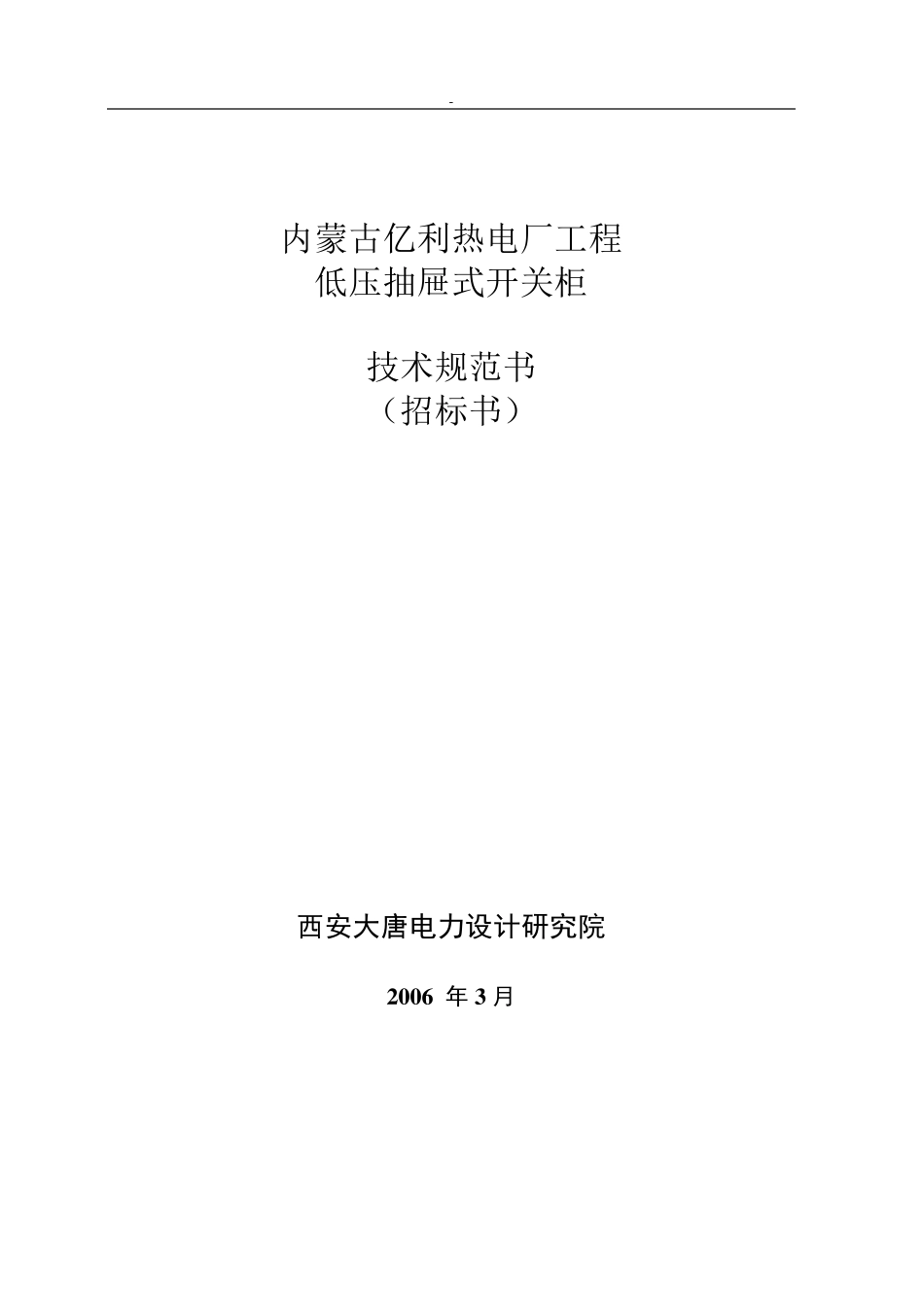

低压抽屉式开关柜规范书_第1页
1/15

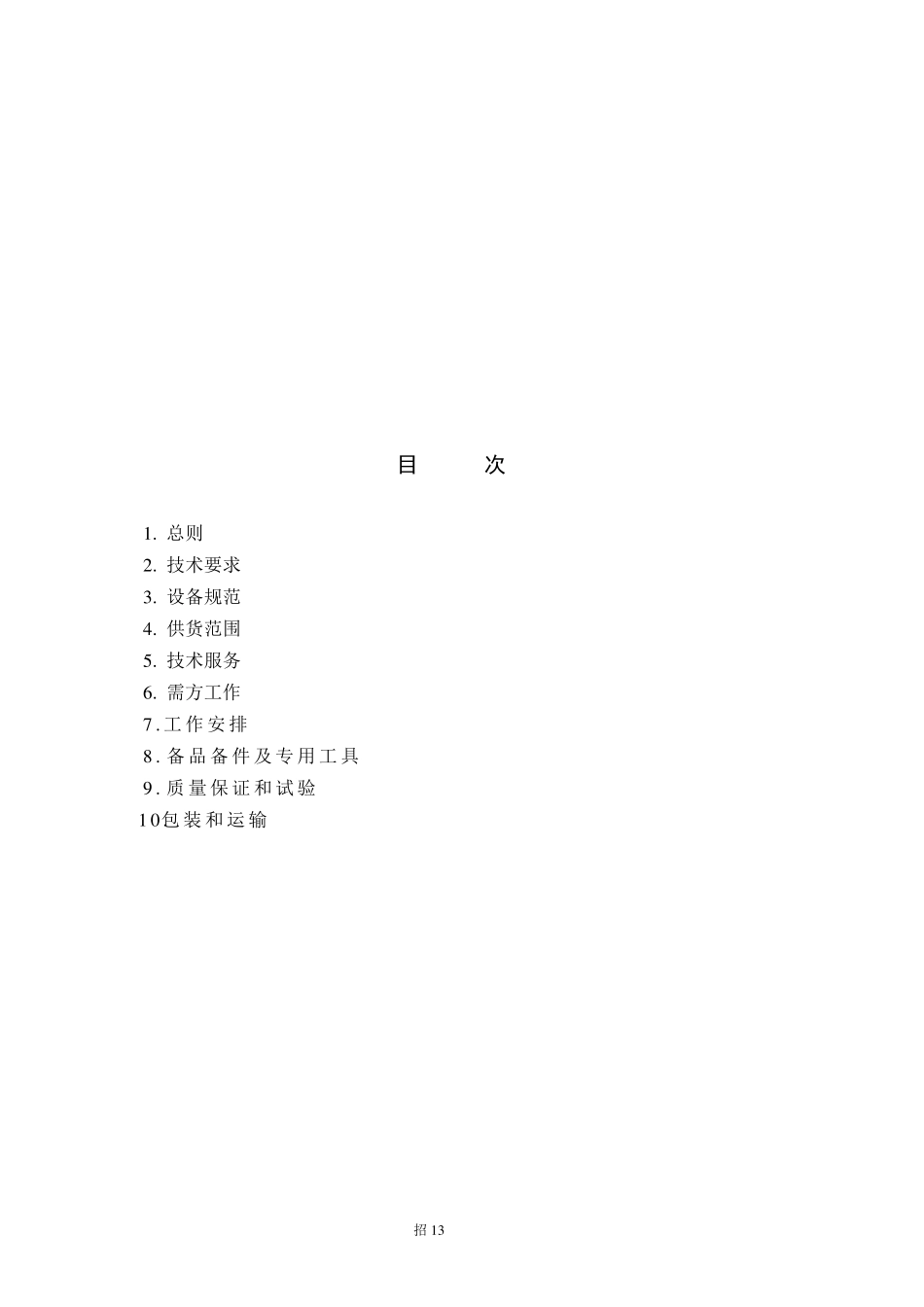

低压抽屉式开关柜规范书_第2页
2/15

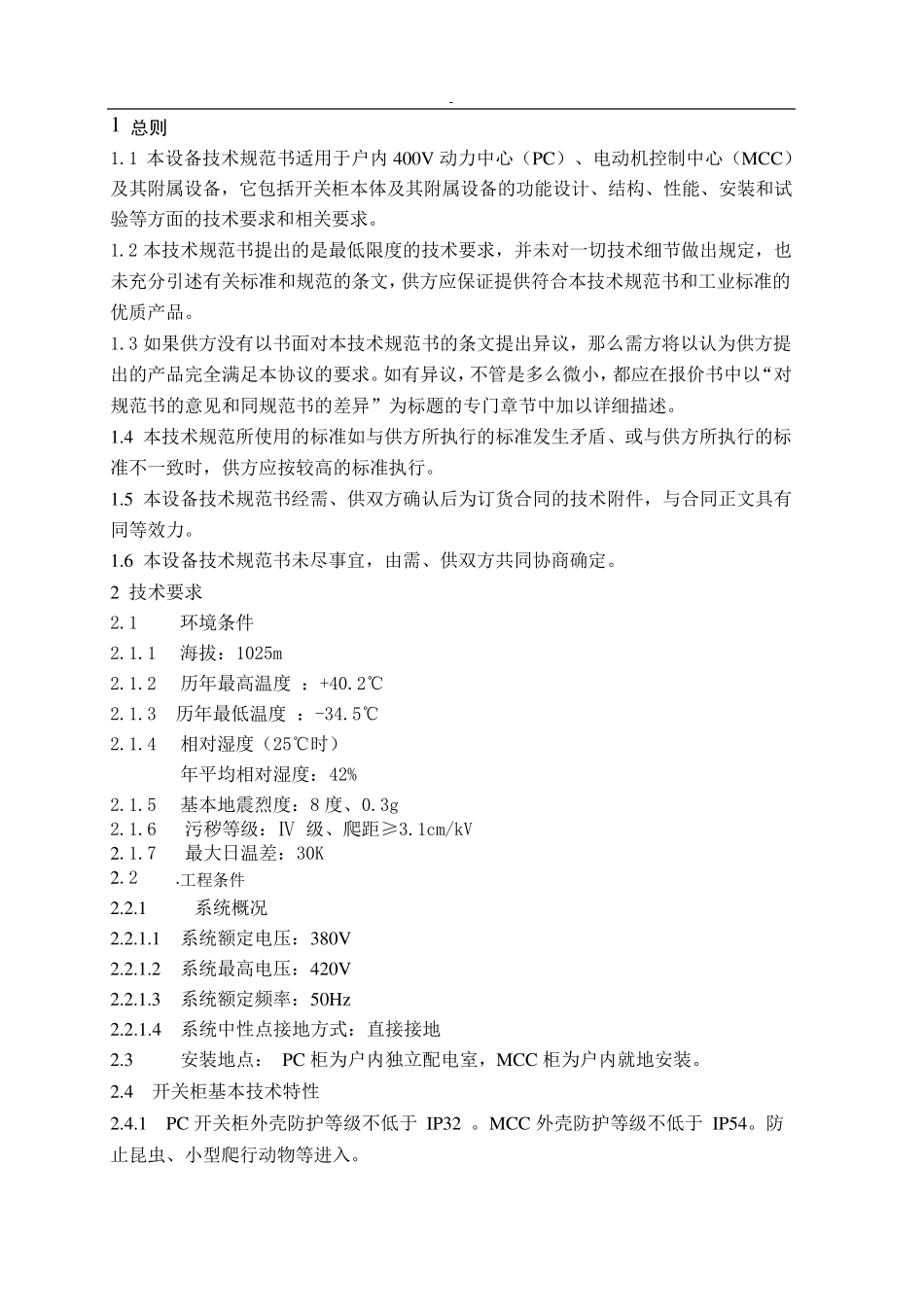

低压抽屉式开关柜规范书_第3页
3/15
- 内蒙古亿利热电厂工程 低压抽屉式开关柜 技术规范书 (招标书) 西安大唐电力设计研究院 2 0 0 6 年 3 月 招1 3 目 次 1 . 总则 2 . 技术要求 3 . 设备规范 4 . 供货范围 5 . 技术服务 6 . 需方工作 7 . 工作安排 8 . 备品备件及专 用 工具 9 . 质 量 保 证 和 试 验 1 0 .包 装 和 运 输 - 1 总则 1.1 本设备技术规范书适用于户内400V 动力中心(PC)、电动机控制中心(MCC)及其附属设备,它包括开关柜本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求和相关要求。 1.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,供方应保证提供符合本技术规范书和工业标准的优质产品。 1.3 如果供方没有以书面对本技术规范书的条文提出异议,那么需方将以认为供方提出的产品完全满足本协议的要求。如有异议,不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。 1.4 本技术规范所使用的标准如与供方所执行的标准发生矛盾、或与供方所执行的标准不一致时,供方应按较高的标准执行。 1.5 本设备技术规范书经需、供双方确认后为订货合同的技术附件,与合同正文具有同等效力。 1.6 本设备技术规范书未尽事宜,由 需、供双方共 同协商 确定。 2 技术要求 2.1 环 境 条件 2.1.1 海 拔 : 1025m 2.1.2 历 年 最高温 度 : +40.2℃ 2.1.3 历 年 最低温 度 : -34.5℃ 2.1.4 相对湿 度(25℃ 时) 年 平 均 相对湿 度: 42% 2.1.5 基 本地 震 烈 度: 8 度、0.3g 2.1.6 污 秽 等级 : Ⅳ 级 、爬 距 ≥ 3.1cm/kV 2.1.7 最大 日 温 差: 30K 2.2 .工程 条件 2.2.1 系 统 概 况 2.2.1.1 系 统 额 定电压 : 380V 2.2.1.2 系 统 最高电压 : 420V 2.2.1.3 系 统 额 定频 率 : 50Hz 2.2.1.4 系 统 中性点 接 地 方式 : 直 接 接 地 2.3 安装地 点 : PC 柜为户内独 立 配 电室 ,MCC 柜为户内就 地 安装。 2.4 开关柜基 本技术特 性 2.4.1 PC 开关柜外 壳 防 护 等级 不低于 IP32 。MCC 外 壳 防 护 等级 不低于 IP54。防止 昆 虫 、小型 爬 行动物 等进 入 。 招13 2.4.2 PC (MCC)柜的外...
