低压电器选型手册

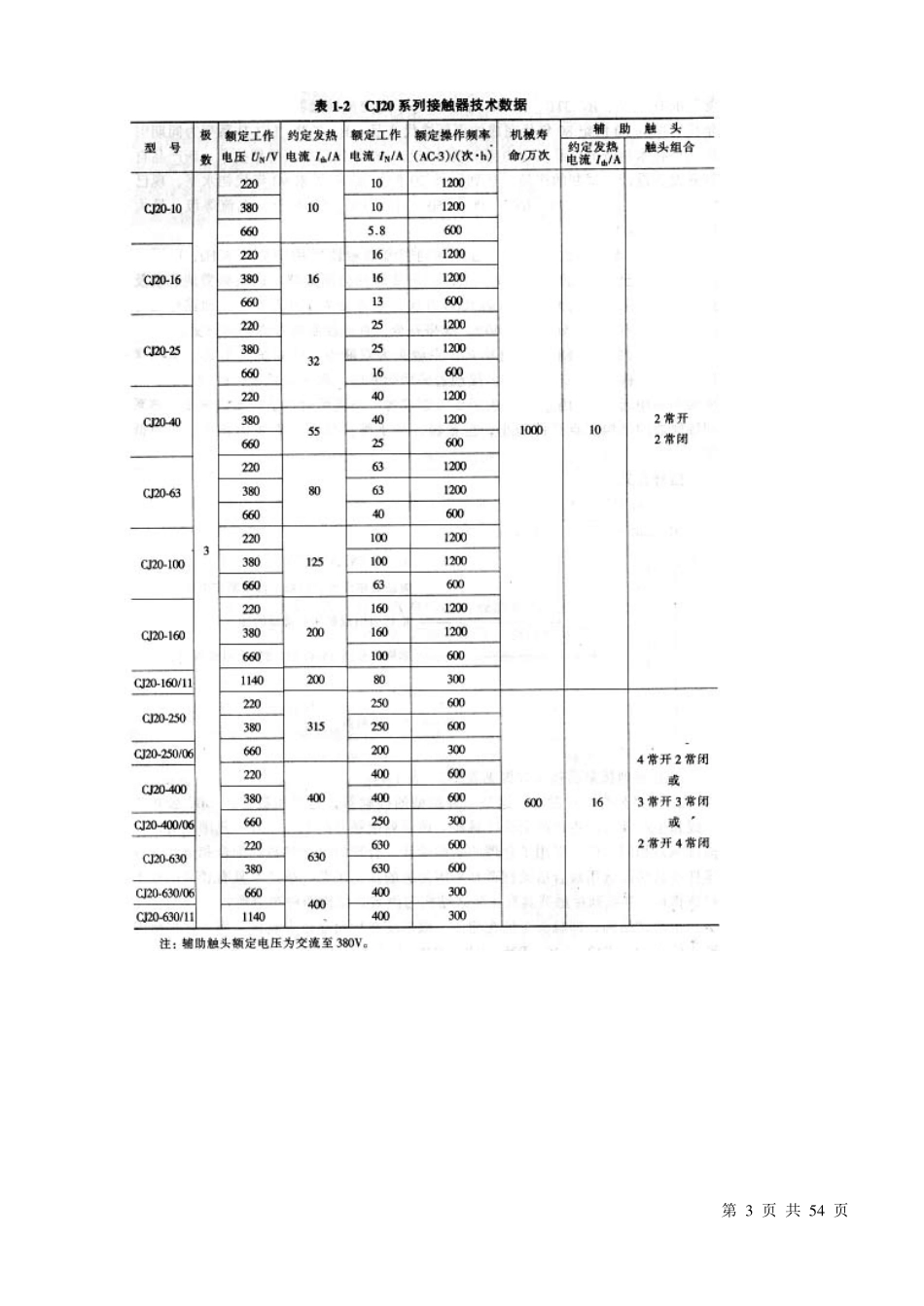

第 1 页 共 5 4 页 低 压 电 器 选 型 手 册 电 子 信 息 与 电 气 工 程 系 自 控 教 研 室 2005 年 9 月 第 2 页 共 54 页 一、接触器 （一）交流接触器 交流接触器常用于远距离接通和分断电压至 660V、电流至 600A 的交流电 路，以及频繁起动和控制交流电动机的场合。由于交流电路的使用场合比直流广 泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有 CJ20、B、3TB、LCl—D 与 CJ40 等系列交流接触器。其中 CJ20 为我国 70 年代后期到 20 世纪 80 年代完成的更新换代产品；B、3TB、LCl—D 系列为同期引进国外技术制造的产品。CJ40 系列为20 世纪 90 年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外 20 世纪80 年代末 90 年代初水平，现已完成 63、80、100、125、160、200、250、315、400、500A十个电流等级，最大容量可达 800A。 1．CJ20 系列交流接触器 CJ20 系列交流接触器适用于交流 50Hz、电压至 660V、电流至 630A 的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。其机械寿命高达 1000 万次，电寿命为 120 万次，主回路电压可由 380V 至 660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。 CJ20系列交流接触器为直动式，主触头为双断点，磁系统为 U 形，采用优质吸震材料作缓冲，动作可靠。接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。 型号含义： 技术数据见表 1-2~1-4。 第 3 页 共 5 4 页 第 4 页 共 54 页 2．B 系列交流接触器 这是一种新型的接触器，它是引进德国B B C 公司生产线和生产技术而生产的交流接触器。该系列接触器的工作原理与我国现有的交流接触器相同，但第 5 页 共 54 页 因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。B 系列接触器具有正装式结构与倒装式结构两种布置形式。 正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460 及 K 型七种。 倒装式结构，即触头系统在后面，磁系统在前面。这种布...
