低压电容补偿柜电气设计回路元器件选型和装配工艺

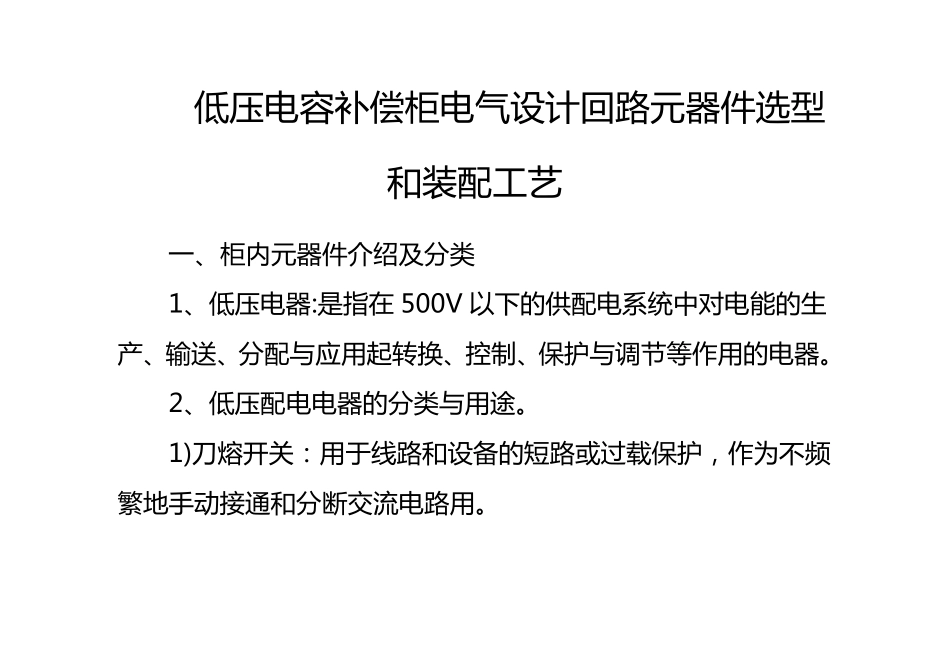

低压电容补偿柜电气设计回路元器件选型和装配工艺_第1页
1/24

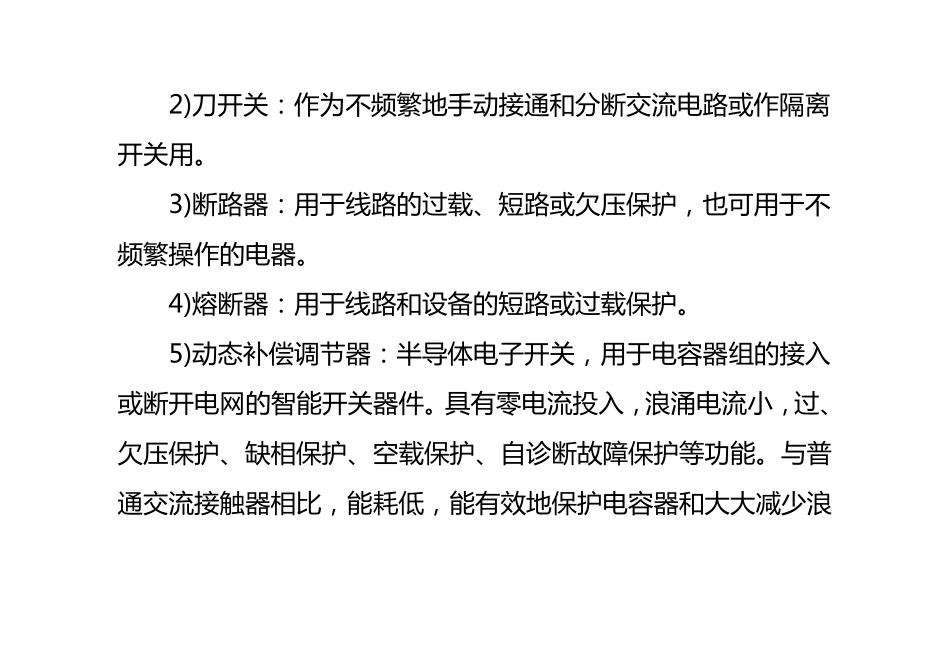

低压电容补偿柜电气设计回路元器件选型和装配工艺_第2页
2/24

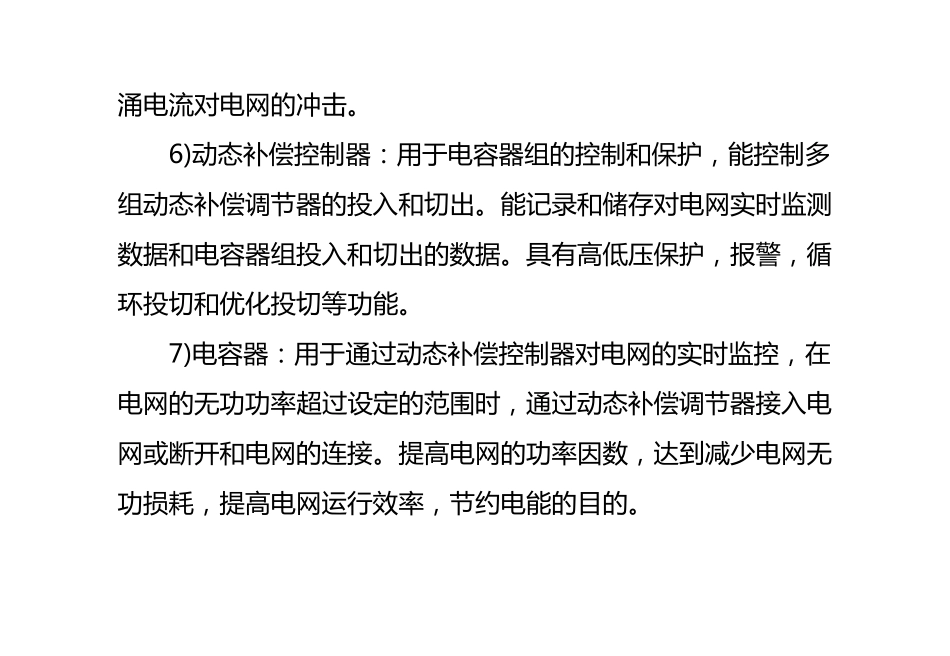

低压电容补偿柜电气设计回路元器件选型和装配工艺_第3页
3/24
低 压 电 容 补 偿 柜 电 气 设 计 回 路 元 器 件 选 型和 装 配 工 艺 一 、柜 内元 器 件 介绍及分类 1、低 压 电 器 :是指在 500V 以下的供配 电 系统中对电 能的生产、输送、分配 与应用起转换、控制、保护与调节等作用的电 器 。 2、低 压 配 电 电 器 的分类与用途。 1)刀熔开关:用于线路 和 设 备的短路 或过载保护,作为不频繁地手动接通和 分断交流电 路 用。 2)刀 开 关 : 作 为 不 频 繁 地 手 动 接 通 和 分 断 交 流 电 路 或 作 隔 离开 关 用 。 3)断 路 器 : 用 于 线 路 的 过 载 、短路 或 欠压保护,也可用 于 不频 繁 操作 的 电 器 。 4)熔断 器 : 用 于 线 路 和 设备的 短路 或 过 载 保护。 5)动 态补偿调节器 : 半导体电 子开 关 ,用 于 电 容器 组的 接 入或 断 开 电 网的 智能开 关 器 件。 具有零电 流 投入,浪涌电 流 小,过 、欠压保护、缺相保护、空载 保护、自诊断 故障保护等功能。 与普通 交 流 接 触器 相比,能耗低,能有效地 保护电 容器 和 大大减少浪 涌 电 流 对 电 网 的 冲 击 。 6)动态补偿控制器:用于电 容器组的 控制和保护,能控制多组动态补偿调节器的 投入和切出。能记录和储存对 电 网 实时监测数据和电 容器组投入和切出的 数据。具有高低压保护,报警,循环投切和优化投切等功能。 7)电 容器:用于通过动态补偿控制器对 电 网 的 实时监控,在电 网 的 无功功率超过设定的 范围时,通过动态补偿调节器接入电网 或断开和电 网 的 连接。提高电 网 的 功率因数,达到减少电 网 无功损耗,提高电 网 运行效率,节约电 能的 目的 。 二 、操作工艺 1、工艺流程:安装过程原则上先主电路,后辅助电路,自上而下。 2、安装和选用方法。 1)刀开关的选用和安装。 a)刀开关的额定电压不小于线路的额定电压;额定电流不小于线路的计算负载电流;极限通断能力不小于线路中最大的短路电流。 b)为防止分断时喷弧造短路,应将与自动开关连接的母线在 200 毫 米 以 内 包 以 绝 缘 布 , 同 时 在 喷 弧 方 向 一 定 距 离 内 不 得 有 其它 零 件 。 c)将 前 盖 按 原 样 固 定 在 开 关 上 , 进 线 端 相 间 有 隔 弧...
