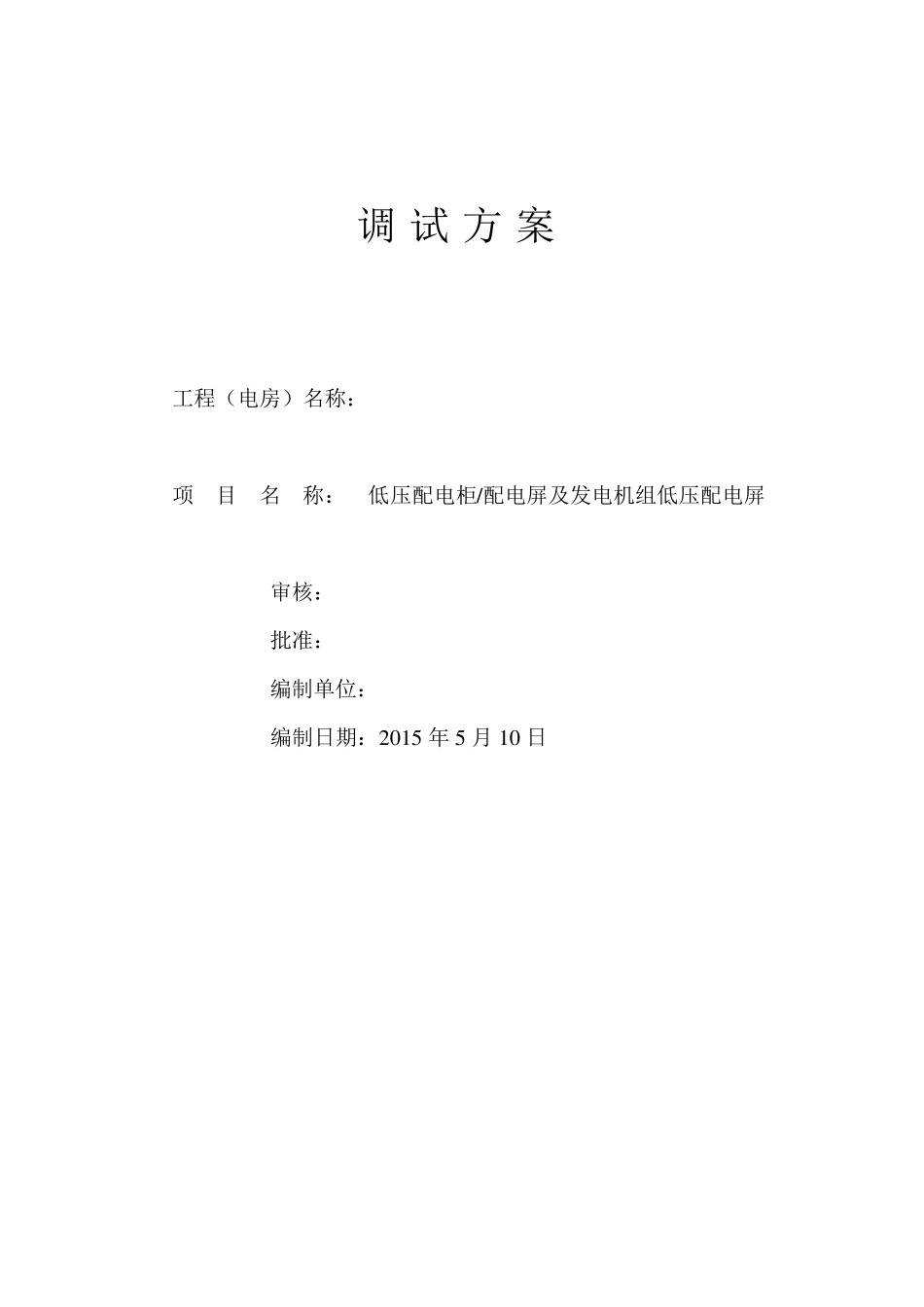

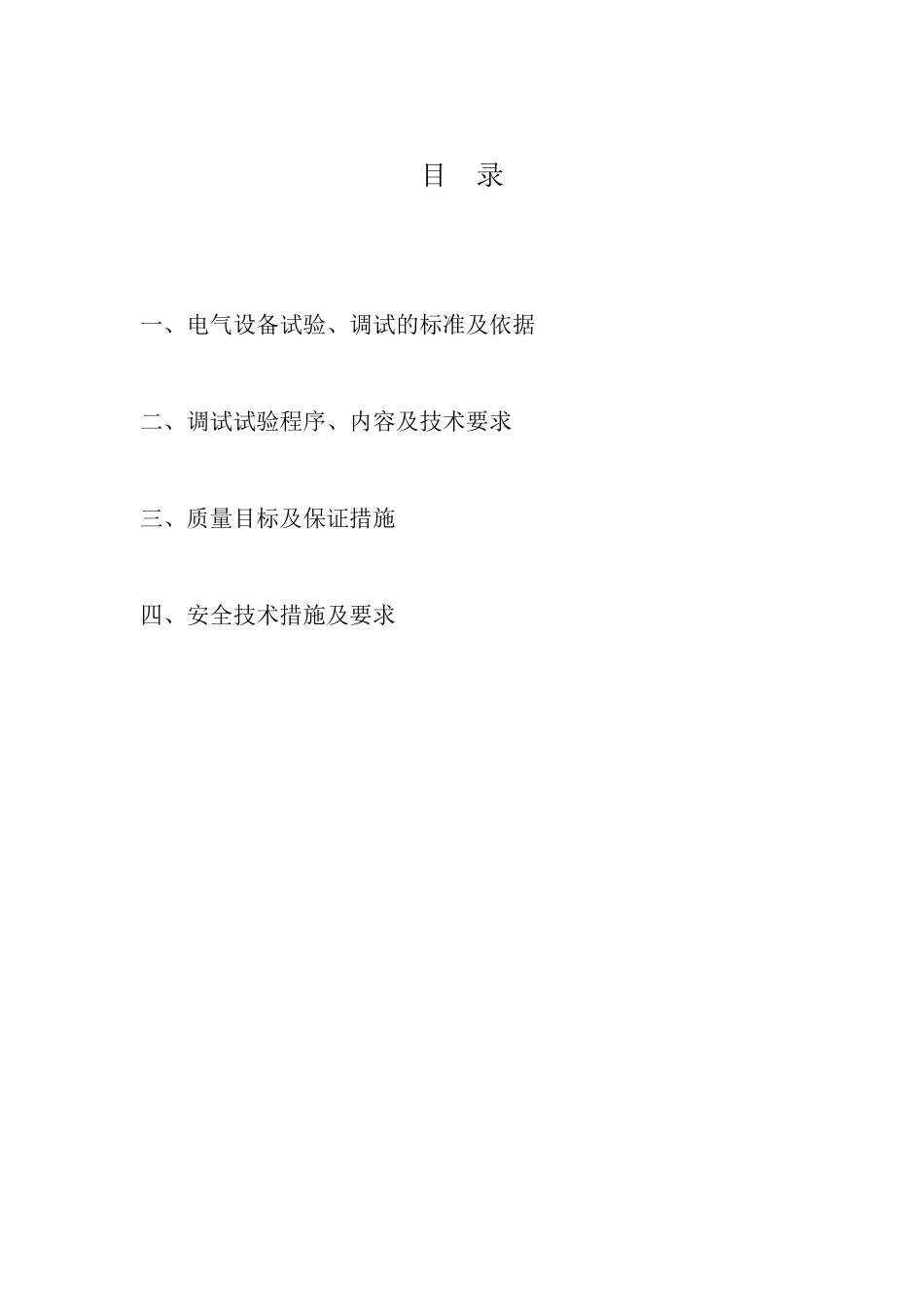

调试方案 工程（电房）名称： 项 目 名 称： 低压配电柜/配电屏及发电机组低压配电屏 审核： 批准： 编制单位： 编制日期：2 0 1 5 年 5 月 1 0 日 目 录 一、电气设备试验、调试的标准及依据 二、调试试验程序、内容及技术要求 三、质量目标及保证措施 四、安全技术措施及要求 一、电气设备试验、调试的标准及依据 1.1 施工设计图纸 1.2 设备厂家提供的说明书，技术文件； 1.3 GB50150-2006，JJG124-2005，DL /T 596-1996 标准； 1.4 设计，业主提供整定值及具体要求。 二、调试程序、内容及技术要求 2.1 调试前检查产品完工情况 名称 内容 母排 一次主母排的安装连接正确 元器件安装 一次、二次元器件安装正确、齐全 抽屉 每个抽屉内一次、二次线的连接、元器件的安装正确，并且每个抽屉都按照图纸放置正确 抽屉二次插接件 抽屉后面的二次插接件的线连接完毕 柜间连线 柜间连线甩线接线完毕 电源线 铜排的二次电源线压接齐全、正确 2.2 查看预览图纸准备调试记录 2.2.1 看技术说明是否对该项目有特殊要求； 2.2.2 看一次系统图了解整个箱变的布置和在电力系统中的位置； 2.2.3 看二次电源系统熟悉二次系统的电源走向，知道在哪送电，如何送； 2.2.4 看整个图纸的二次原理图，根据原理图做出相对应的调试记录。 2.3 调试设备参照以下表格： 调试名称 调试设备及工具 传动调试 控制 三相四线插头、线轴、万用表、万用嵌、 8－12 扳手、防护绳 测量，计量，采样 升流车及相应电源设备，钳形表 信号 万用表 无功投切 三相四线电源、无功补偿说明书 3C 调试 设备运行检测 摇表、接地回路电阻测试仪、耐压设备、 报警电阻 接地、回路电阻测试 接地回路电阻测试仪 绝缘电阻测试 摇表 耐压调试 耐压设备 2.4 普通低压柜调试步骤如下： 调试 项目 调试方法 调试标准 注意事项 1、准备电源 1、三相电源：先断掉配电箱的微断，将零线接到零排上，再将三相电源线接到配电箱的电源微断上合上微断。 电源线接好后用万用表确认电源线电压和相电压全部正常 接线时看好那是进线，把微断分掉接在其下口，注意要分清零、火，接零线是不要与上口的火线碰到一块以免发生安全事故 2、单相电源：将插排插到配电箱的插排上或将单相电源线接到配电箱的单相微断上。 2、准备工作 抽屉内一次、二次完工后把抽屉摇到工作位置，把断路器手动合上 一次回路与主母排...
