余冷余热回收案例

余冷余热回收案例_第1页
1/19
余冷余热回收案例_第2页
2/19
余冷余热回收案例_第3页
3/19

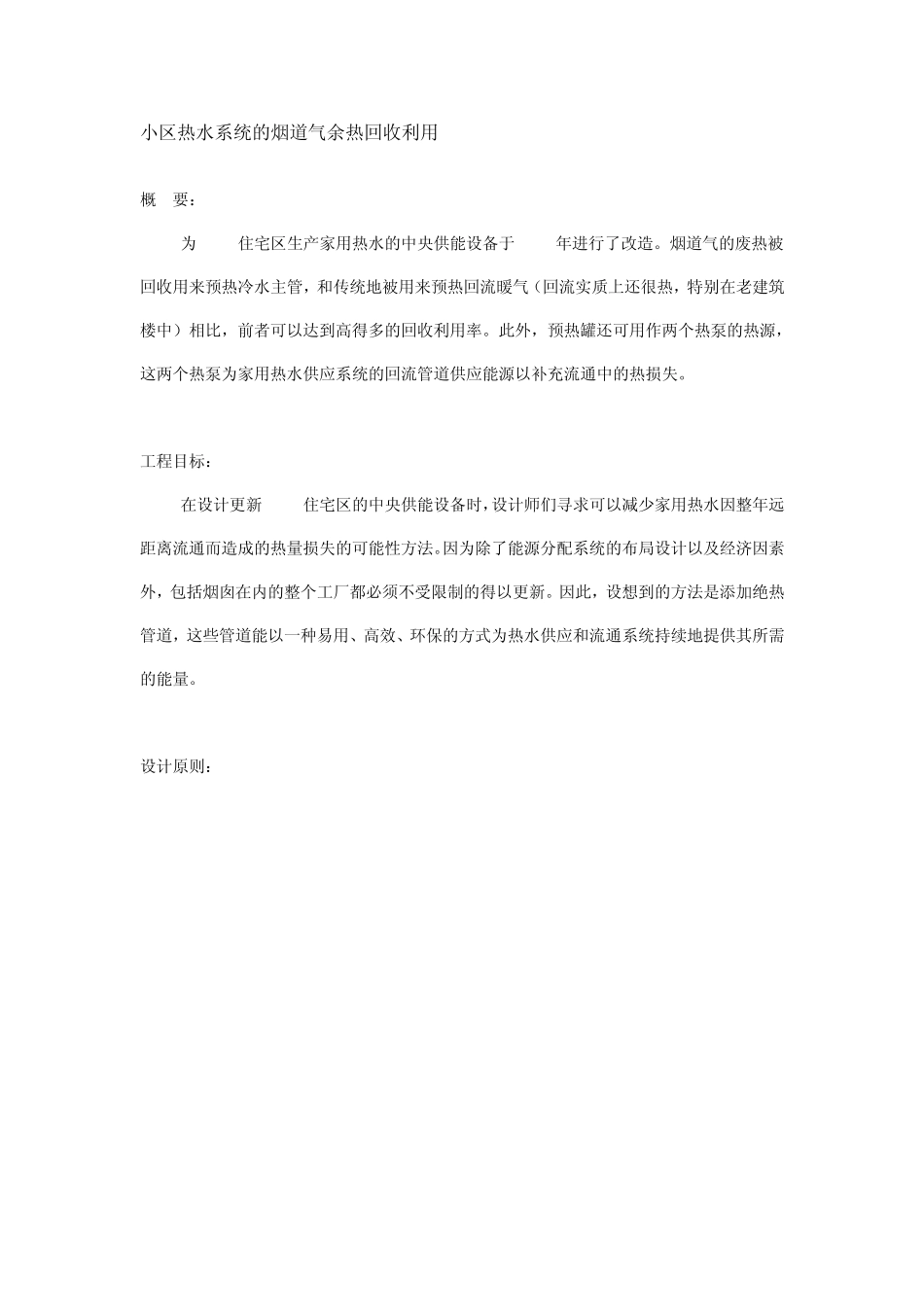

小区热水系统的烟道气余热回收利用 概 要: 为 Ocht住宅区生产家用热水的中央供能设备于 1993年进行了改造。烟道气的废热被回收用来预热冷水主管,和传统地被用来预热回流暖气(回流实质上还很热,特别在老建筑楼中)相比,前者可以达到高得多的回收利用率。此外,预热罐还可用作两个热泵的热源,这两个热泵为家用热水供应系统的回流管道供应能源以补充流通中的热损失。 工程目标: 在设计更新 Ocht住宅区的中央供能设备时,设计师们寻求可以减少家用热水因整年远距离流通而造成的热量损失的可能性方法。因为除了能源分配系统的布局设计以及经济因素外,包括烟囱在内的整个工厂都必须不受限制的得以更新。因此,设想到的方法是添加绝热管道,这些管道能以一种易用、高效、环保的方式为热水供应和流通系统持续地提供其所需的能量。 设计原则: 冷水管道的水不是直接注入热水罐,而是先进入一个预热罐(如图1所示),在此,冷水会流经两个锅炉的同流换热气,水的低温使煤气得以完全凝结。然后,被预热过的水流入一个热水罐。在更低温的时段,还可以从凝结中得到多于需求的能量以用来预热。为了利用这些多余的热量并把预热罐控制在足够低的温度以使煤气充分凝结,这个预热罐还可以用作两个热泵的热源,从而为热水流通系统的回流传递能量。因此,在热水重新回到热水罐前,流通中的热量损失已几乎完全地补偿回来了。另外,为了使热水罐加热到最佳温度,其中一个锅炉还是以传统方式使用着。 使用状态: Ocht住宅区建于七十年代,共有 11个多家庭建筑楼,包括 484个单元住宅和一个幼儿园。中央供热工厂本该在1993年修缮更新,但由于技术原因以及与《瑞士洁净空气法规定》关于中央化和高峰值负荷的概念不符,所以并没有出台实质性的建筑楼修缮计划。此后, 归功于工程师们和大多数业主的创新精神和环保态度,使得这个非常规的烟道气余热回收和电热泵生产热水的方案得以设计和实施。表格 1显示了一些关于住宅区和热水能源体统的数据。而这个工程的部分基金是由瑞士电力公共事业公司 PSEL资助的。 由于主管冷水的低温,烟道气余热的回收率非常高,夏天高于90%, 冬天大约 70%的管道暖气潜在热量可以被补偿回来。除了预热家用热水外,温度介于15-30摄氏度的预热罐还可以为热泵提供理想的热源,使其年 COP保持在 4.5。 通过分析衡量所采用的系统性能,我们还获得了一系列发现和推断。 尽管热泵可以完全地补偿家用热水流通中地热量损...
