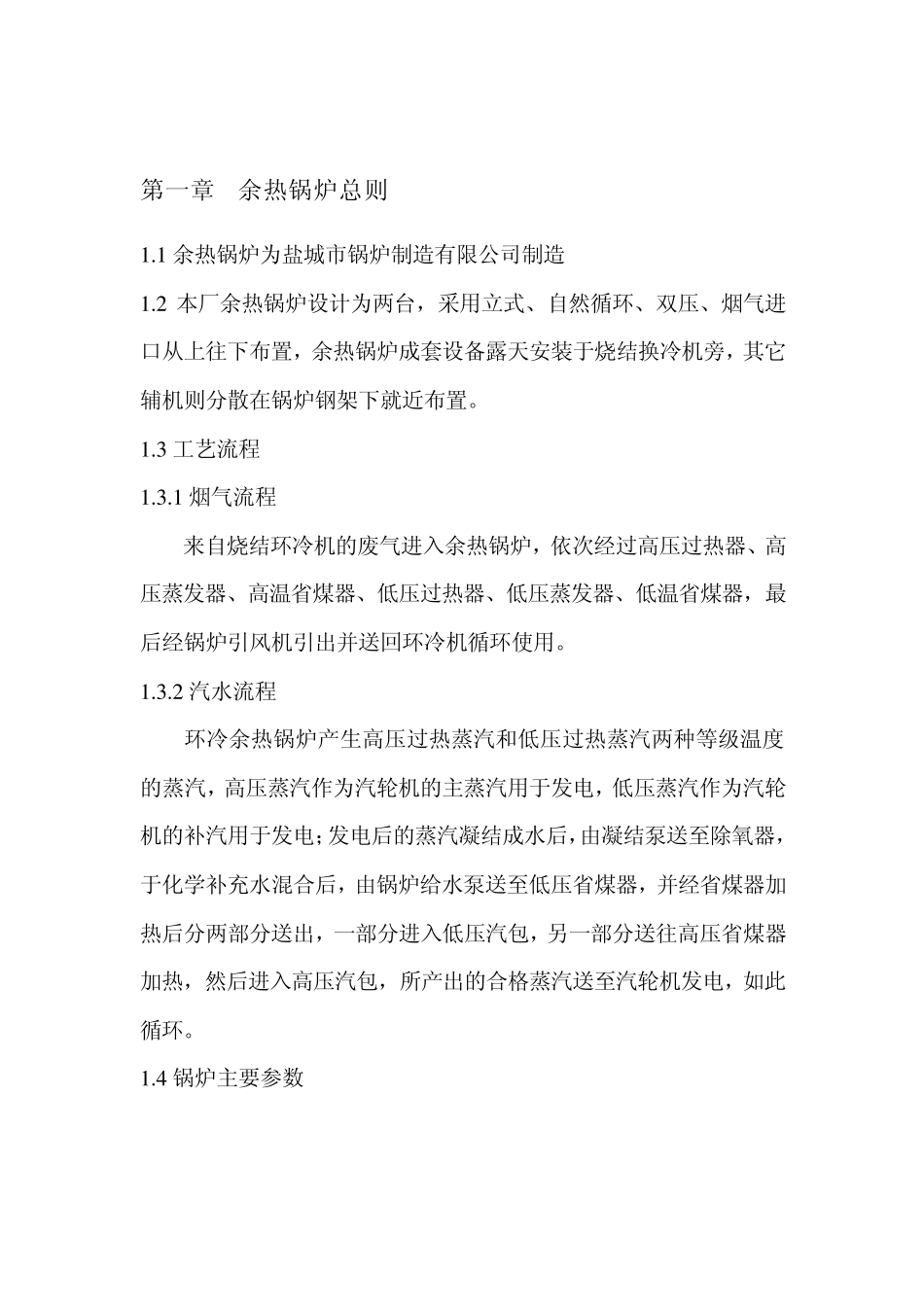

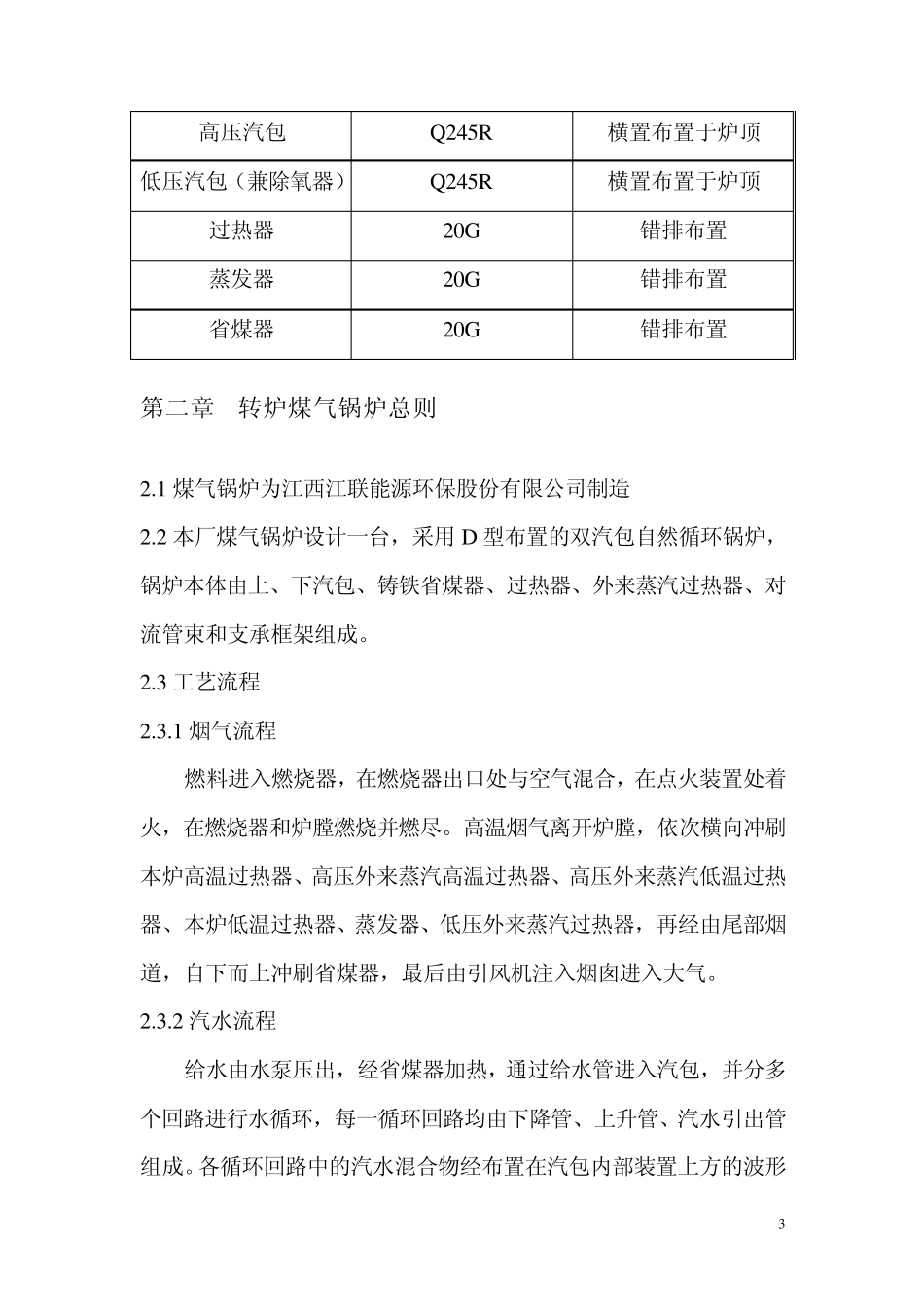

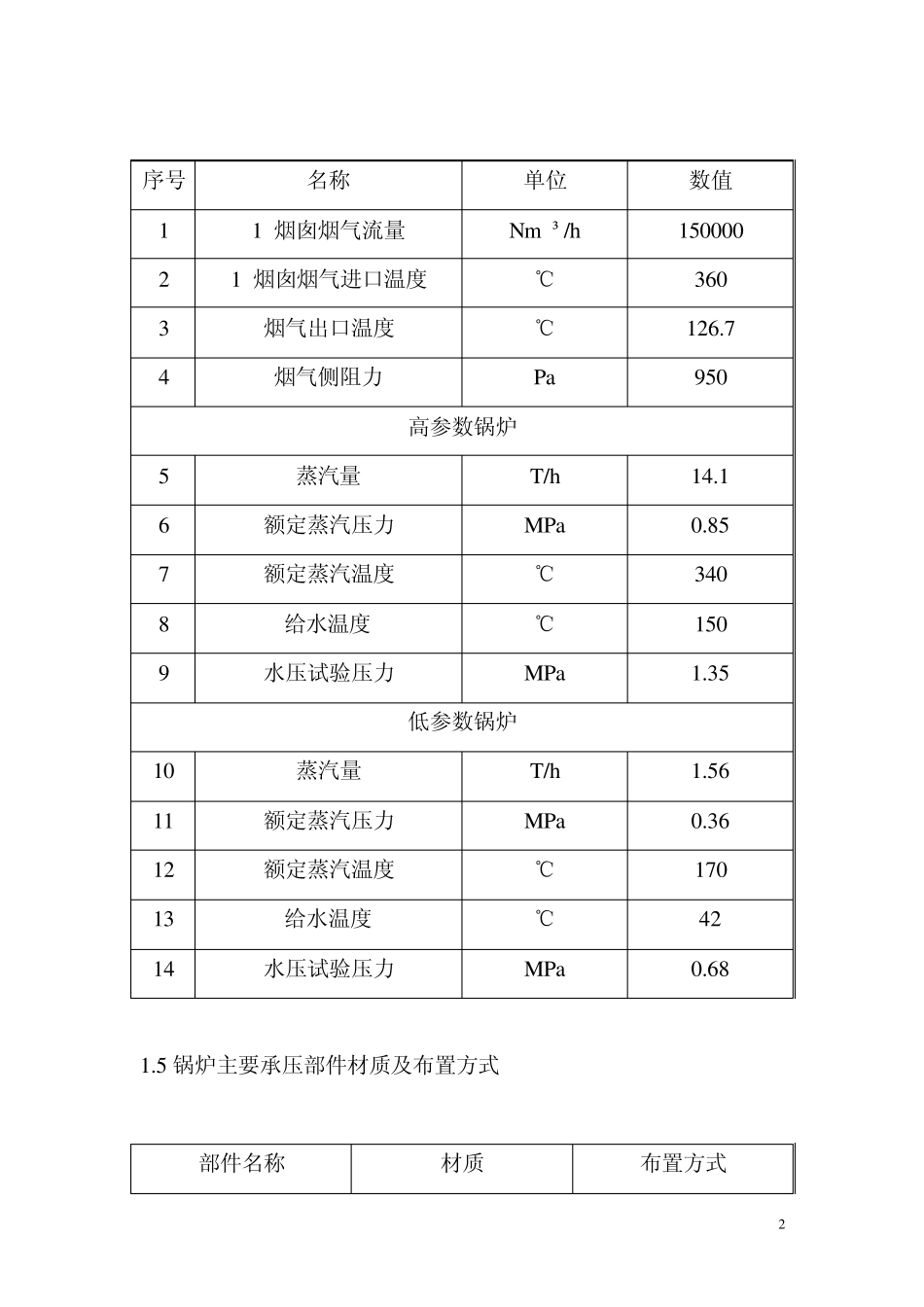

第一章 余热锅炉总则 1 .1 余热锅炉为盐城市锅炉制造有限公司制造 1 .2 本厂余热锅炉设计为两台,采用立式、自然循环、双压、烟气进口从上往下布置,余热锅炉成套设备露天安装于烧结换冷机旁,其它辅机则分散在锅炉钢架下就近布置。 1 .3 工艺流程 1 .3 .1 烟气流程 来自烧结环冷机的废气进入余热锅炉,依次经过高压过热器、高压蒸发器、高温省煤器、低压过热器、低压蒸发器、低温省煤器,最后经锅炉引风机引出并送回环冷机循环使用。 1 .3 .2 汽水流程 环冷余热锅炉产生高压过热蒸汽和低压过热蒸汽两种等级温度的蒸汽,高压蒸汽作为汽轮机的主蒸汽用于发电,低压蒸汽作为汽轮机的补汽用于发电;发电后的蒸汽凝结成水后,由凝结泵送至除氧器,于化学补充水混合后,由锅炉给水泵送至低压省煤器,并经省煤器加热后分两部分送出,一部分进入低压汽包,另一部分送往高压省煤器加热,然后进入高压汽包,所产出的合格蒸汽送至汽轮机发电,如此循环。 1 .4 锅炉主要参数 2 序号 名称 单位 数值 1 1#烟囱烟气流量 Nm ³/h 150000 2 1#烟囱烟气进口温度 ℃ 360 3 烟气出口温度 ℃ 126.7 4 烟气侧阻力 Pa 950 高参数锅炉 5 蒸汽量 T/h 14.1 6 额定蒸汽压力 MPa 0.85 7 额定蒸汽温度 ℃ 340 8 给水温度 ℃ 150 9 水压试验压力 MPa 1.35 低参数锅炉 10 蒸汽量 T/h 1.56 11 额定蒸汽压力 MPa 0.36 12 额定蒸汽温度 ℃ 170 13 给水温度 ℃ 42 14 水压试验压力 MPa 0.68 1.5 锅炉主要承压部件材质及布置方式 部件名称 材质 布置方式 3 高压汽包 Q245R 横置布置于炉顶 低压汽包(兼除氧器) Q245R 横置布置于炉顶 过热器 20G 错排布置 蒸发器 20G 错排布置 省煤器 20G 错排布置 第二章 转炉煤气锅炉总则 2.1 煤气锅炉为江西江联能源环保股份有限公司制造 2.2 本厂煤气锅炉设计一台,采用D 型布置的双汽包自然循环锅炉,锅炉本体由上、下汽包、铸铁省煤器、过热器、外来蒸汽过热器、对流管束和支承框架组成。 2.3 工艺流程 2.3.1 烟气流程 燃料进入燃烧器,在燃烧器出口处与空气混合,在点火装置处着火,在燃烧器和炉膛燃烧并燃尽。高温烟气离开炉膛,依次横向冲刷本炉高温过热器、高压外来蒸汽高温过热器、高压外来蒸汽低温过热器、本炉低温过热器、蒸发器、低压外来蒸汽过热器,再经由尾部烟道,自下而上冲刷省煤器,最后由引风机注入...
