作业集轴系结构改错习题及解析例题

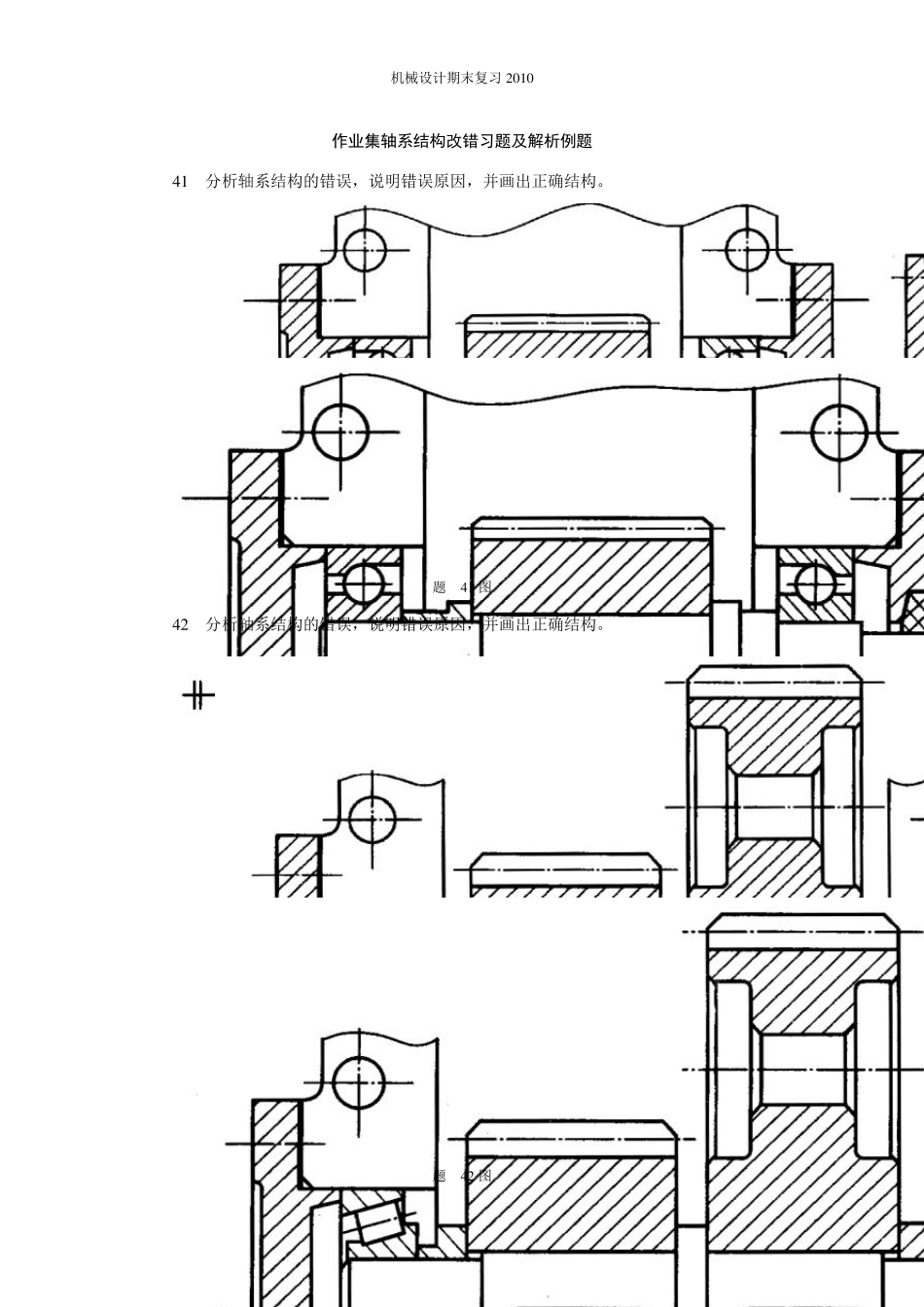

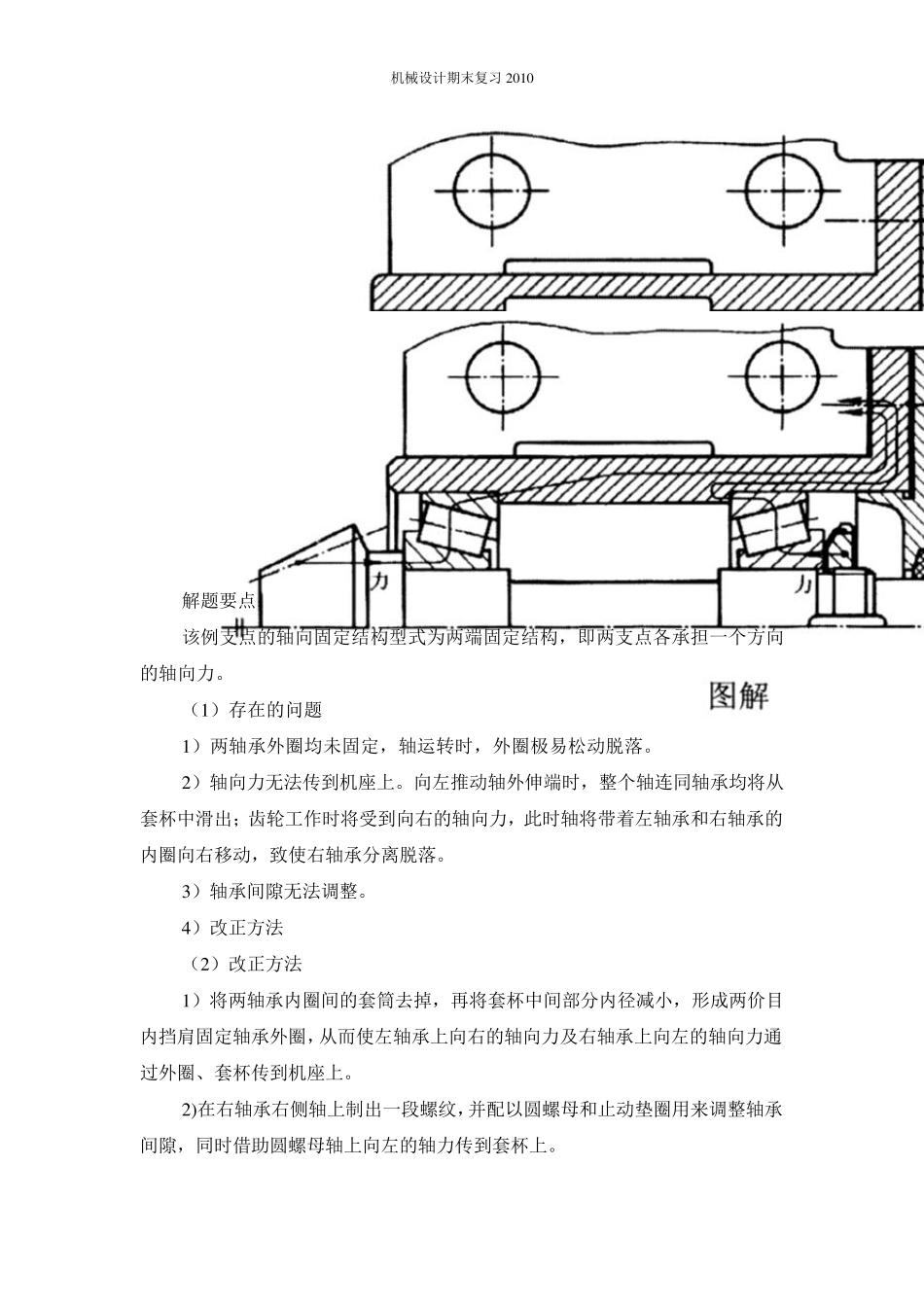

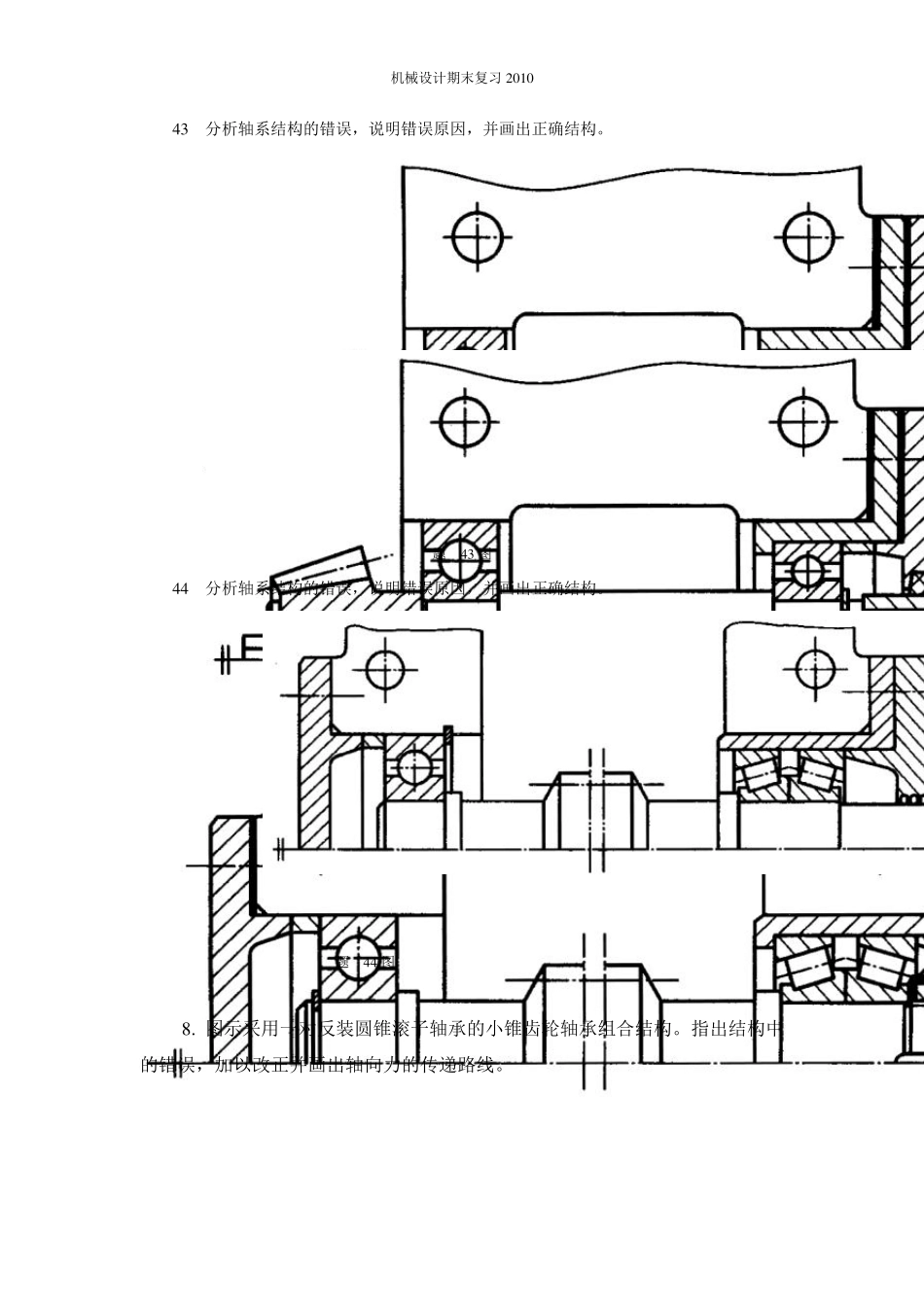

机械设计期末复习2 0 1 0 作业集轴系结构改错习题及解析例题 4 1 分析轴系结构的错误，说明错误原因，并画出正确结构。 题 4 1 图 4 2 分析轴系结构的错误，说明错误原因，并画出正确结构。 题 4 2 图 机械设计期末复习2 0 1 0 4 3 分析轴系结构的错误，说明错误原因，并画出正确结构。 题 4 3 图 4 4 分析轴系结构的错误，说明错误原因，并画出正确结构。 题 4 4 图 8 . 图示采用一对反装圆锥滚子轴承的小锥齿轮轴承组合结构。指出结构中的错误，加以改正并画出轴向力的传递路线。 机械设计期末复习2 0 1 0 解题要点： 该例支点的轴向固定结构型式为两端固定结构，即两支点各承担一个方向的轴向力。 （1 ）存在的问题 1 ）两轴承外圈均未固定，轴运转时，外圈极易松动脱落。 2 ）轴向力无法传到机座上。向左推动轴外伸端时，整个轴连同轴承均将从套杯中滑出；齿轮工作时将受到向右的轴向力，此时轴将带着左轴承和右轴承的内圈向右移动，致使右轴承分离脱落。 3 ）轴承间隙无法调整。 4 ）改正方法 （2 ）改正方法 1 ）将两轴承内圈间的套筒去掉，再将套杯中间部分内径减小，形成两价目内挡肩固定轴承外圈，从而使左轴承上向右的轴向力及右轴承上向左的轴向力通过外圈、套杯传到机座上。 2 )在右轴承右侧轴上制出一段螺纹，并配以圆螺母和止动垫圈用来调整轴承间隙，同时借助圆螺母轴上向左的轴力传到套杯上。 机械设计期末复习 2 0 1 0 3 ）在套杯和机座间加调整垫片，以调整轴系的轴向位置；在套杯和端盖间也应加调整垫片，使端盖脱离轴承外圈，兼起密封作用。 改正后的结构及轴向力的传递路线见图解。 9 . 图示的蜗杆轴轴承组合结构，一端采用一对正装的角接触球轴承，另一端为圆柱滚子轴承。指出图中错误加以改正，并画出轴向力的传递路线。 解题要点： 该例的支点轴向固定结构应为一端固定、一端游动的型式，即轴承组一侧为固定端、固柱滚子轴承一侧为游动端。 （1 ）存在问题 1 ）固定端两轴承的内、外圈均未作双向固定。当轴肥向左的轴力时，该支点上两轴承将随着轴从套杯中脱出，或轴颈与轴承内圈配合松动，故无法将向左的轴向力传到机座上。 2 ）固定端两轴承的间隙无法调整。 3 ）游动端支承采用的是普通型圆柱滚子轴承，即外圈两侧均不带挡边，因 此是可分离型的轴承，为保证“游而不散”其内、外圈均应作双向固定，否则内圈与轴颈的配合易松动，...
