局域网中的结构选择分析研究VIP专享

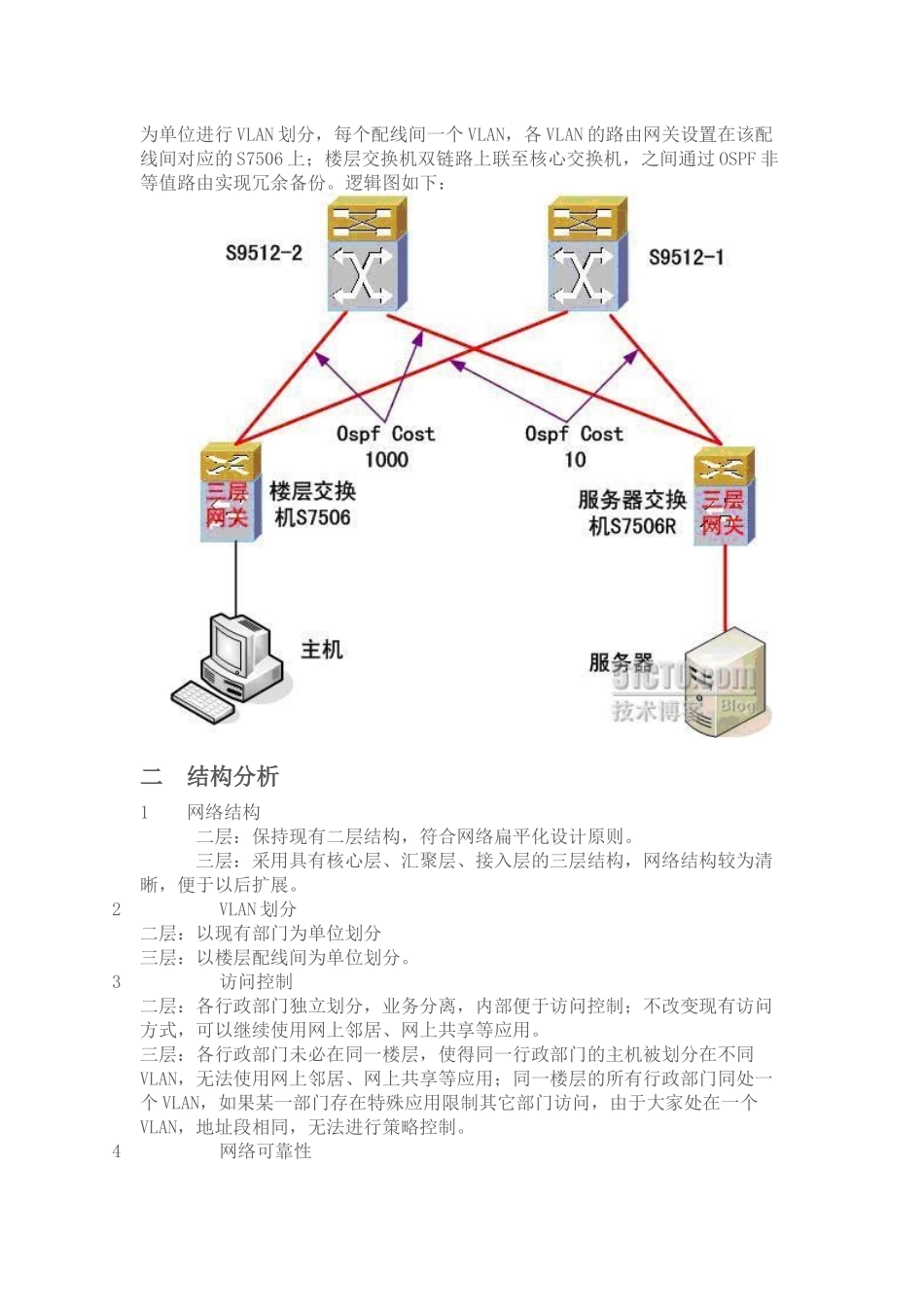

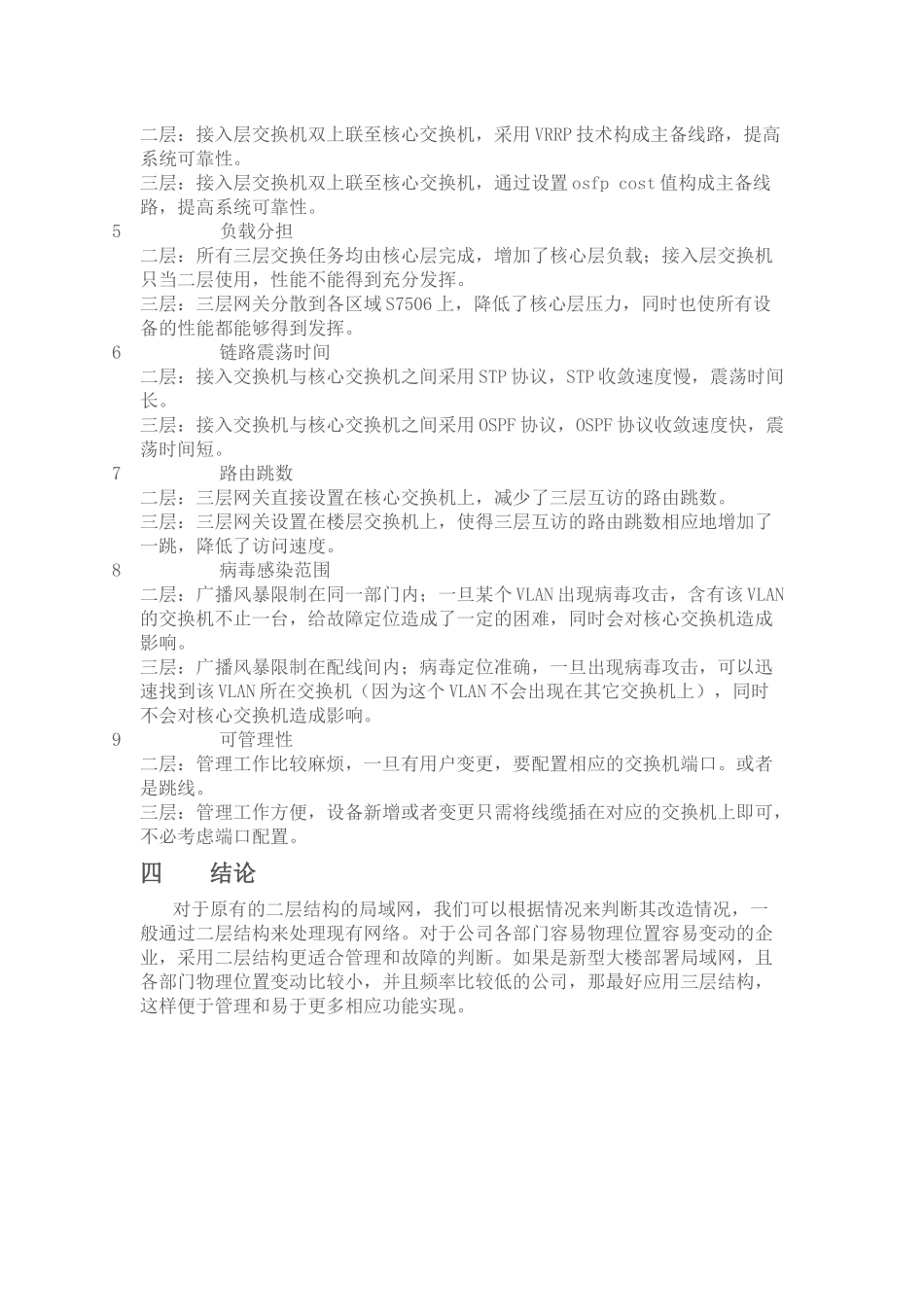

前沿在大型企业中，局域网中的结构选择至关重要。我们应该选择二层结构，还是三层结构？主要是根据企业的特点，比如说，在某企业中，一栋大楼总共12 层，每层不只是一个部门，各部门之间一般不能互相访问。各部门访问公司内网的权限也不同；各部门之间的安全级别要求也不同，……。另一方面，根据是根据工程实施的难易，以及影响用户的波及范围，时间长短来判断。一 结构描述1 采用二层结构，核心层采用两台 S9512 交换机，接入层为各楼层交换机S7506 和服务器区接入交换机 S7506R，无汇聚层。VLAN 划分方式以办公机构为单位进行 VLAN 划分，各 VLAN 的路由网关采用VRRP 技术，分别设于两核心交换机上 S9512 上，其中 S9512-1 作为master，S9512-2 作为 backup，采取主备工作方式。两台 S9512 之间通过四条千兆光纤进行捆绑的 TRUNK 互联，透传全部 VLAN，实现链路的负载分担与备份。接入交换机双链路上联至核心交换机，之间通过 TRUNK 口互联，互联口只透传接入交换机上包含的 VLAN 和管理 VLAN，减少广播报文的传播。逻辑图如下所示：2 采用三层结构。核心层采用两台 S9512 交换机，各楼层交换机 S7506既作为接入层交换机，又要充当汇聚层交换机；VLAN 划分方式以各楼层配线间为单位进行 VLAN 划分，每个配线间一个 VLAN，各 VLAN 的路由网关设置在该配线间对应的 S7506 上；楼层交换机双链路上联至核心交换机，之间通过 OSPF 非等值路由实现冗余备份。逻辑图如下： 二 结构分析1 网络结构 二层：保持现有二层结构，符合网络扁平化设计原则。 三层：采用具有核心层、汇聚层、接入层的三层结构，网络结构较为清晰，便于以后扩展。2 VLAN 划分二层：以现有部门为单位划分三层：以楼层配线间为单位划分。3 访问控制二层：各行政部门独立划分，业务分离，内部便于访问控制；不改变现有访问方式，可以继续使用网上邻居、网上共享等应用。三层：各行政部门未必在同一楼层，使得同一行政部门的主机被划分在不同VLAN，无法使用网上邻居、网上共享等应用；同一楼层的所有行政部门同处一个 VLAN，如果某一部门存在特殊应用限制其它部门访问，由于大家处在一个VLAN，地址段相同，无法进行策略控制。4 网络可靠性二层：接入层交换机双上联至核心交换机，采用 VRRP 技术构成主备线路，提高系统可靠性。三层：接入层交换机双上联至核心交换机，通过设置 osfp cost 值构成主备线路，提高系统可靠性。...
