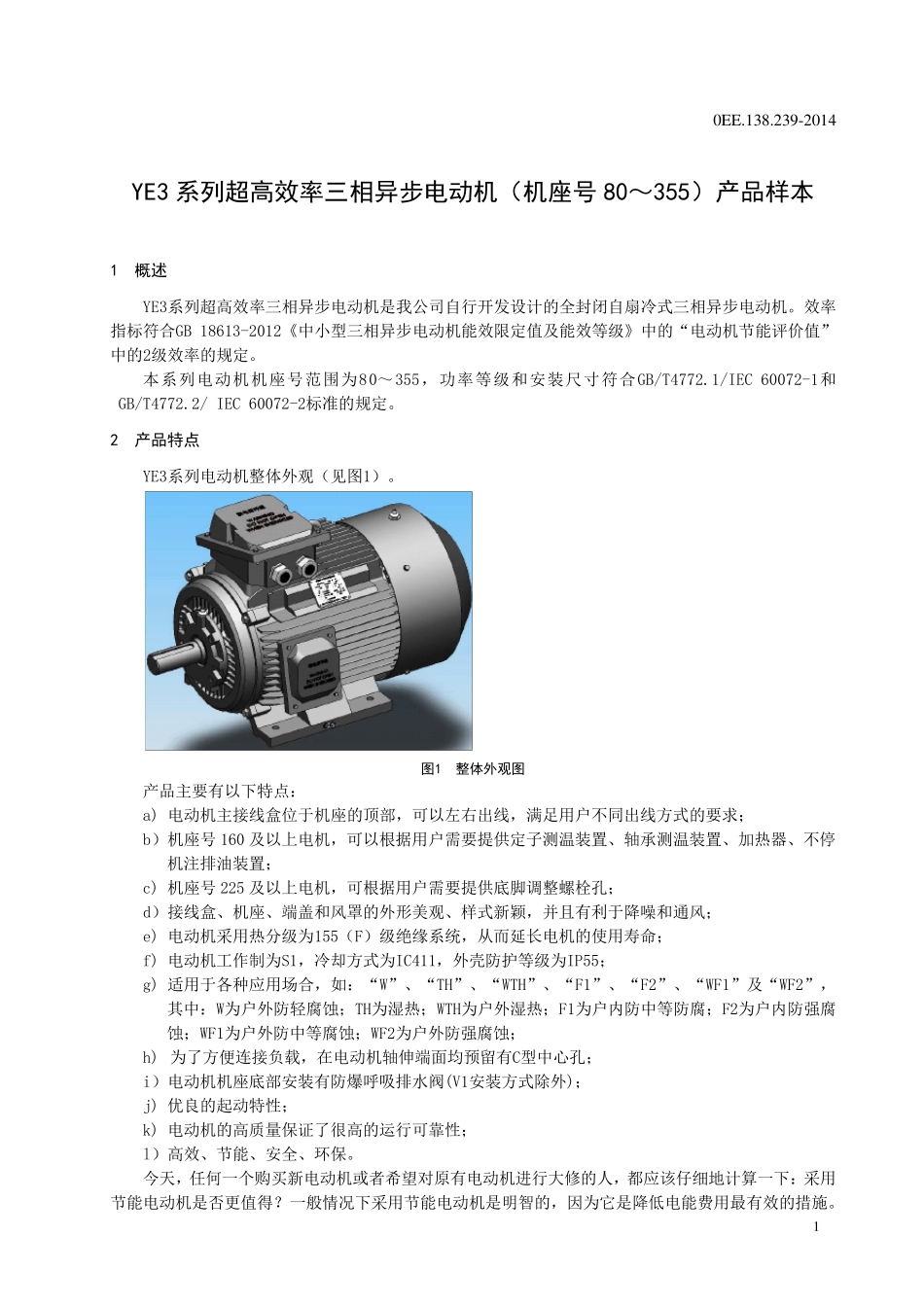

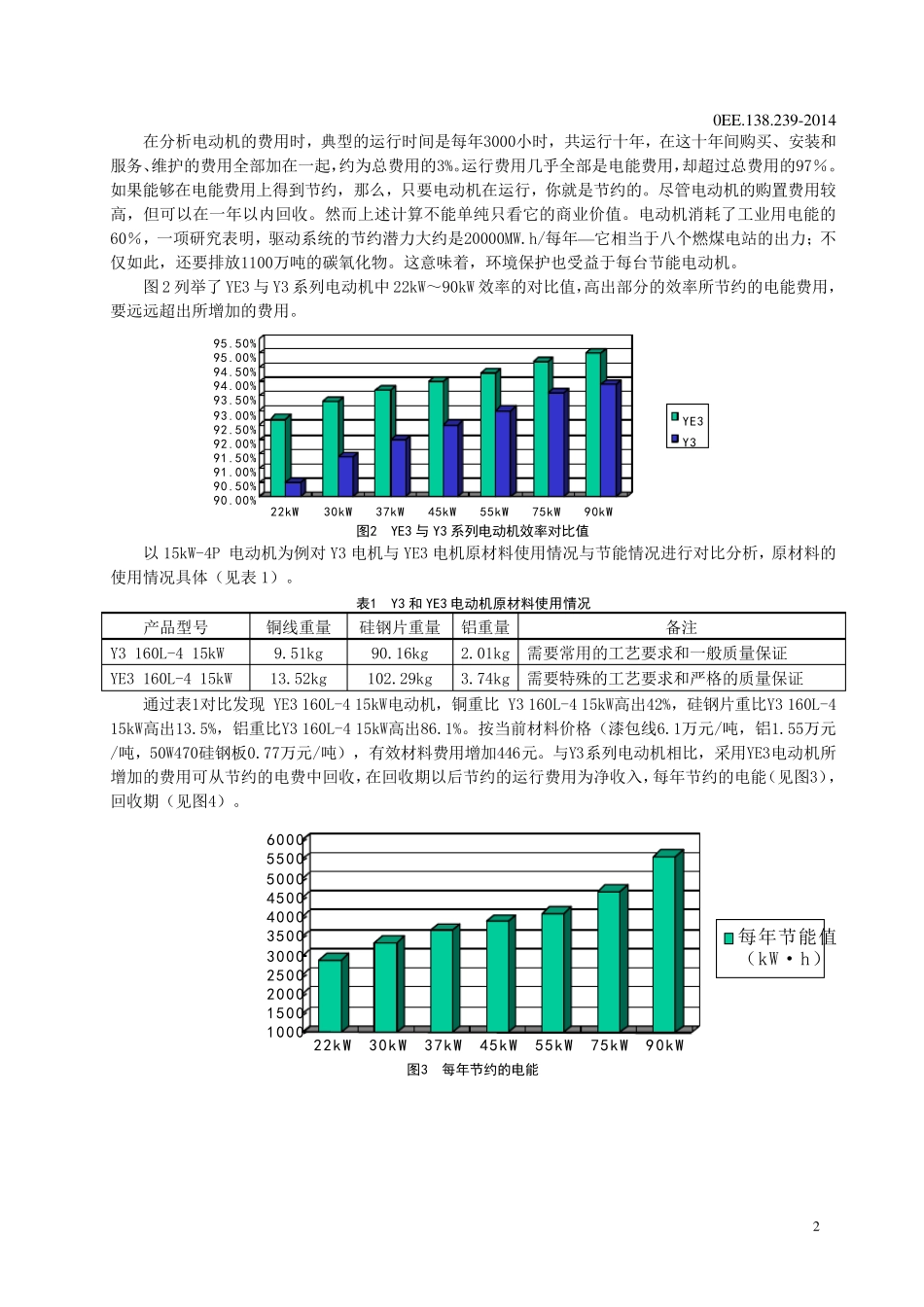

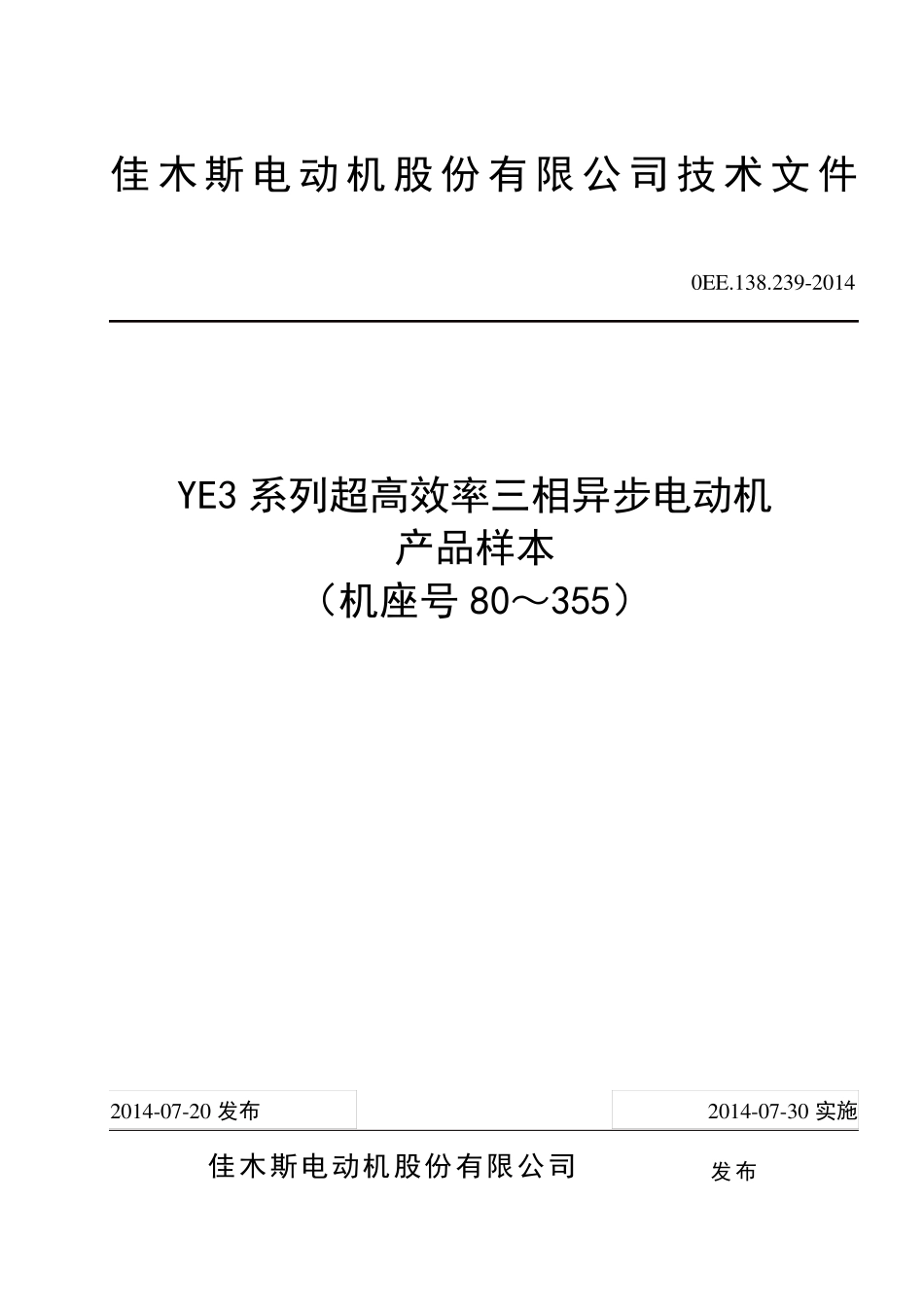

0EE.138.239-2014 佳木斯电动机股份有限公司技术文件 YE3 系列超高效率三相异步电动机 产品样本 （机座号 80～355） 2014-07-20 发布 2014-07-30 实施 佳木斯电动机股份有限公司 发 布 0EE.138.239-2014 1 YE3 系列超高效率三相异步电动机（机座号 80～355）产品样本 1 概述 YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。 本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。 2 产品特点 YE3系列电动机整体外观（见图1）。 图1 整体外观图 产品主要有以下特点： a) 电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求； b）机座号 160 及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置； c) 机座号 225 及以上电机，可根据用户需要提供底脚调整螺栓孔； d）接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风； e) 电动机采用热分级为155（F）级绝缘系统，从而延长电机的使用寿命； f) 电动机工作 制 为S1，冷却 方式为IC411，外壳 防 护 等级为IP55； g) 适 用于各 种 应 用场 合，如 ：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其 中：W为户外防 轻 腐 蚀 ；TH为湿 热；WTH为户外湿 热；F1为户内 防 中等防 腐 ；F2为户内 防 强 腐蚀 ；WF1为户外防 中等腐 蚀 ；WF2为户外防 强 腐 蚀 ； h) 为了 方便 连 接负 载 ，在 电动机轴伸 端面 均 预 留 有C型中心 孔； i）电动机机座底部安装有防 爆 呼 吸 排水 阀 (V1安装方式除 外)； j) 优 良 的起 动特性 ； k) 电动机的高质 量 保 证 了 很 高的运 行可靠 性 ； l）高效、节能、安全、环 保 。 今 天 ，任 何 一 个 购 买 新电动机或 者 希 望 对 原 有电动机进 行大 修 的人 ，都 应 该 仔 细 地 计算 一 下：采用节能电动机是否 更 值得 ？ 一 般 情 况 下采用节能电动机是明 智 的，因 为它 是降低 电能费 用最 有效的措 施 。 0EE.138.239-2014 2 在 分 析 电 动 机 ...
