佳能打印机故障维修实例

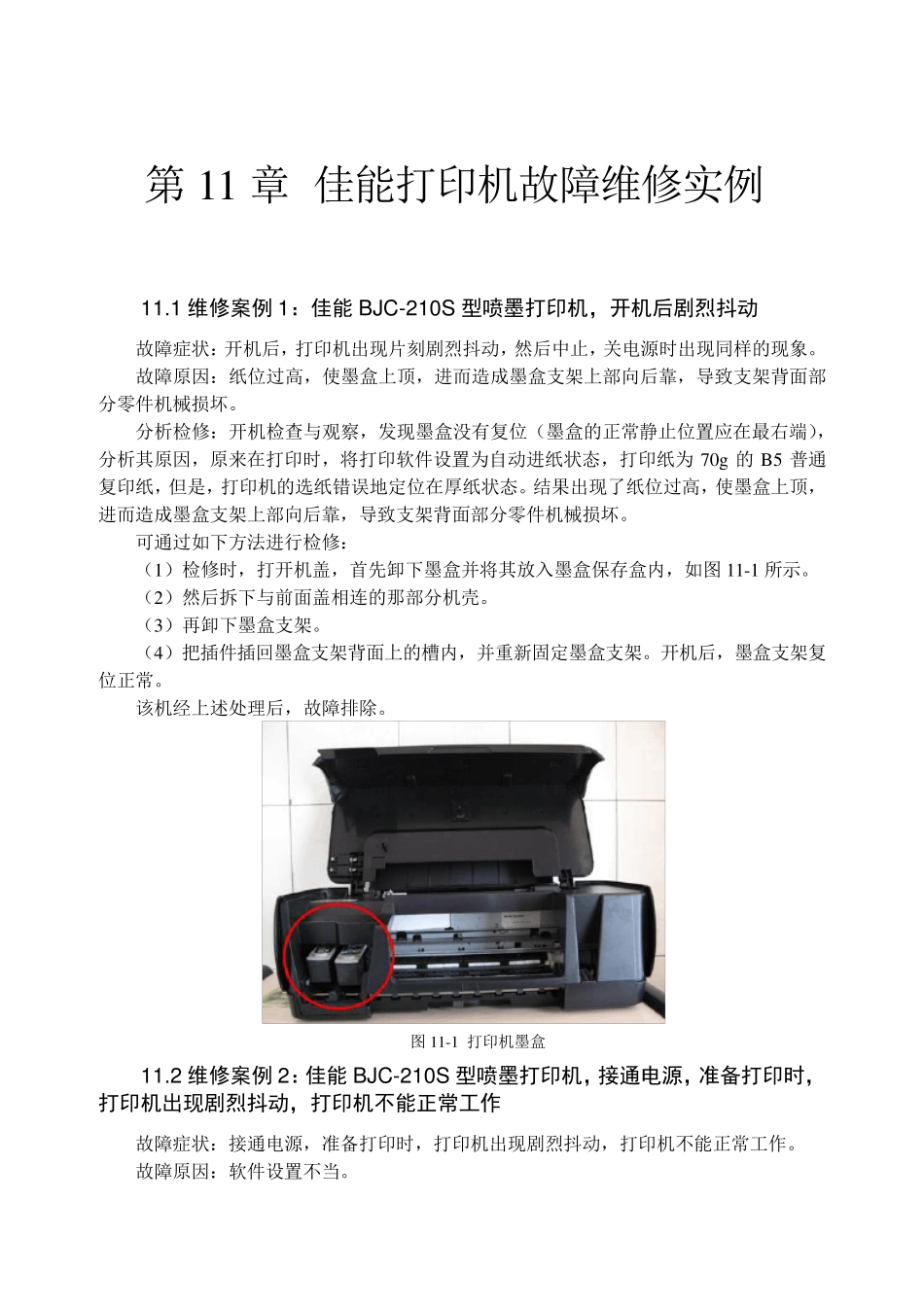

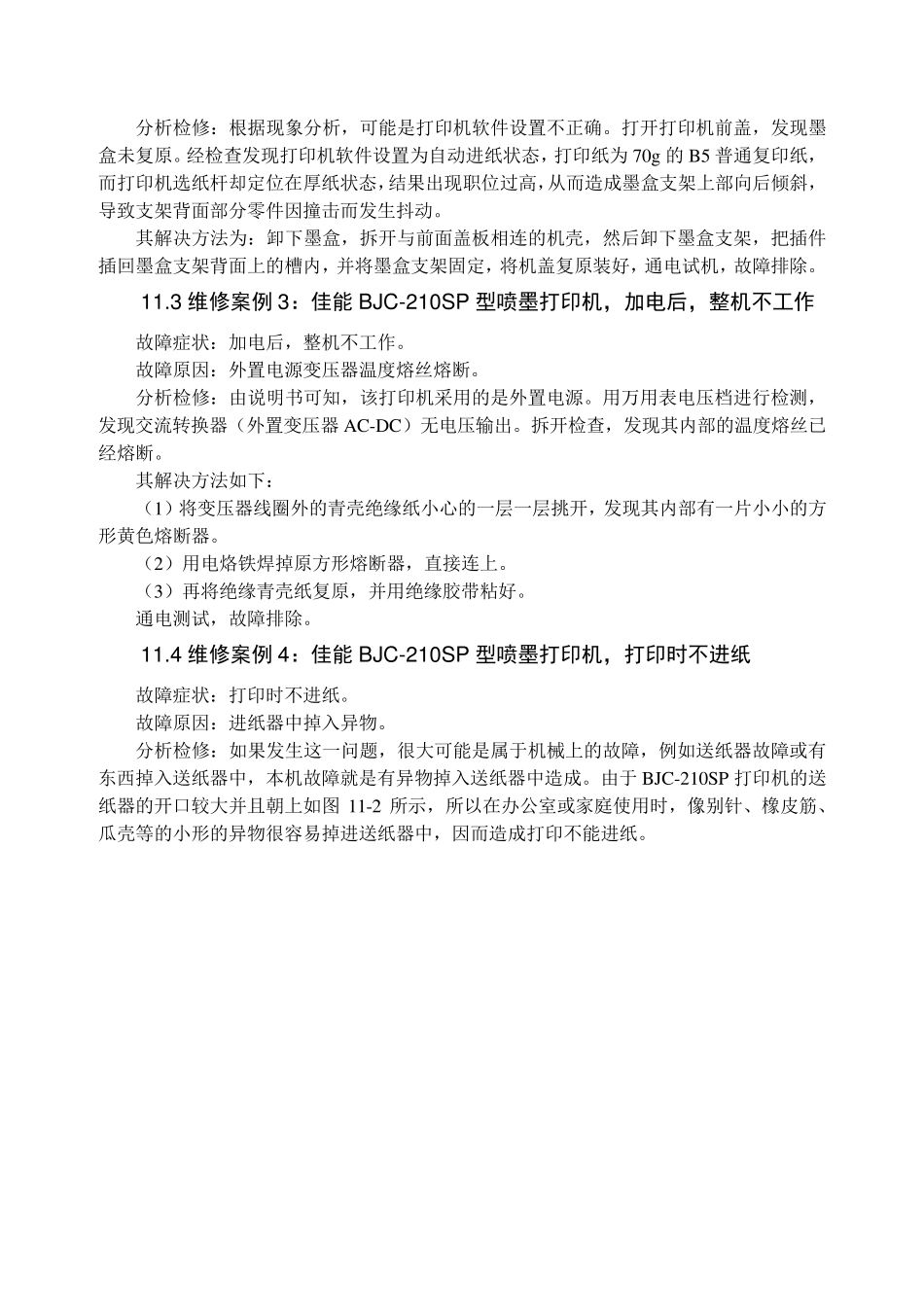

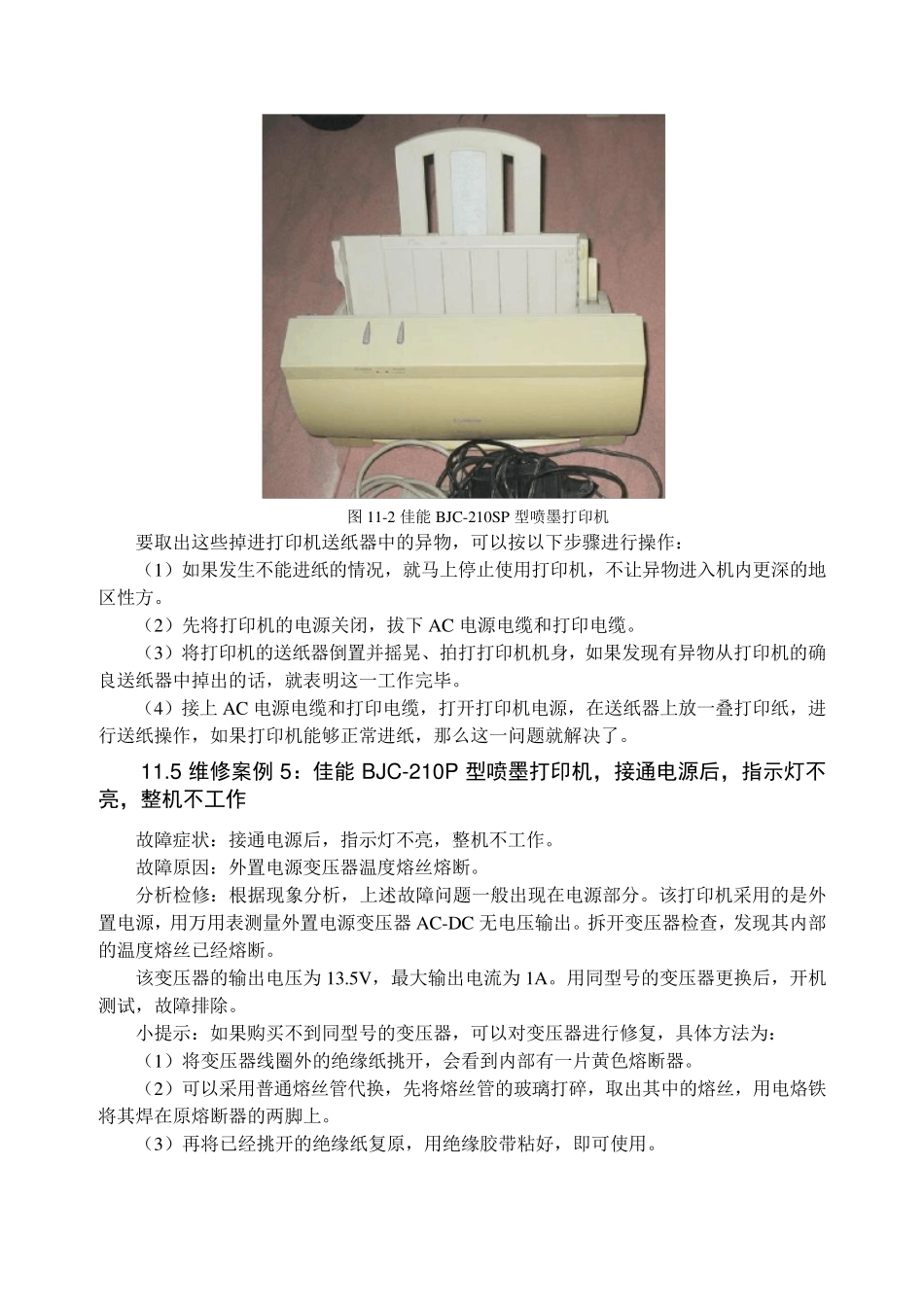

第11 章 佳能打印机故障维修实例 11.1 维修案例1：佳能BJC-210S 型喷墨打印机，开机后剧烈抖动 故障症状：开机后，打印机出现片刻剧烈抖动，然后中止，关电源时出现同样的现象。 故障原因：纸位过高，使墨盒上顶，进而造成墨盒支架上部向后靠，导致支架背面部分零件机械损坏。 分析检修：开机检查与观察，发现墨盒没有复位（墨盒的正常静止位置应在最右端），分析其原因，原来在打印时，将打印软件设置为自动进纸状态，打印纸为 70g 的B5 普通复印纸，但是，打印机的选纸错误地定位在厚纸状态。结果出现了纸位过高，使墨盒上顶，进而造成墨盒支架上部向后靠，导致支架背面部分零件机械损坏。 可通过如下方法进行检修： （1）检修时，打开机盖，首先卸下墨盒并将其放入墨盒保存盒内，如图 11-1 所示。 （2）然后拆下与前面盖相连的那部分机壳。 （3）再卸下墨盒支架。 （4）把插件插回墨盒支架背面上的槽内，并重新固定墨盒支架。开机后，墨盒支架复位正常。 该机经上述处理后，故障排除。 图 11-1 打印机墨盒 11.2 维修案例2：佳能BJC-210S 型喷墨打印机，接通电源，准备打印时，打印机出现剧烈抖动，打印机不能正常工作 故障症状：接通电源，准备打印时，打印机出现剧烈抖动，打印机不能正常工作。 故障原因：软件设置不当。 分析检修：根据现象分析，可能是打印机软件设置不正确。打开打印机前盖，发现墨盒未复原。经检查发现打印机软件设置为自动进纸状态，打印纸为 70g 的 B5 普通复印纸，而打印机选纸杆却定位在厚纸状态，结果出现职位过高，从而造成墨盒支架上部向后倾斜，导致支架背面部分零件因撞击而发生抖动。 其解决方法为：卸下墨盒，拆开与前面盖板相连的机壳，然后卸下墨盒支架，把插件插回墨盒支架背面上的槽内，并将墨盒支架固定，将机盖复原装好，通电试机，故障排除。 11.3 维修案例3：佳能BJC-210S P 型喷墨打印机，加电后，整机不工作 故障症状：加电后，整机不工作。 故障原因：外置电源变压器温度熔丝熔断。 分析检修：由说明书可知，该打印机采用的是外置电源。用万用表电压档进行检测，发现交流转换器（外置变压器 AC-DC）无电压输出。拆开检查，发现其内部的温度熔丝已经熔断。 其解决方法如下： （1）将变压器线圈外的青壳绝缘纸小心的一层一层挑开，发现其内部有一片小小的方形黄色熔断器。 （2）用电烙铁焊掉原方形熔断器，直接连上。 （3）再将绝缘青壳纸复原，并用绝...
