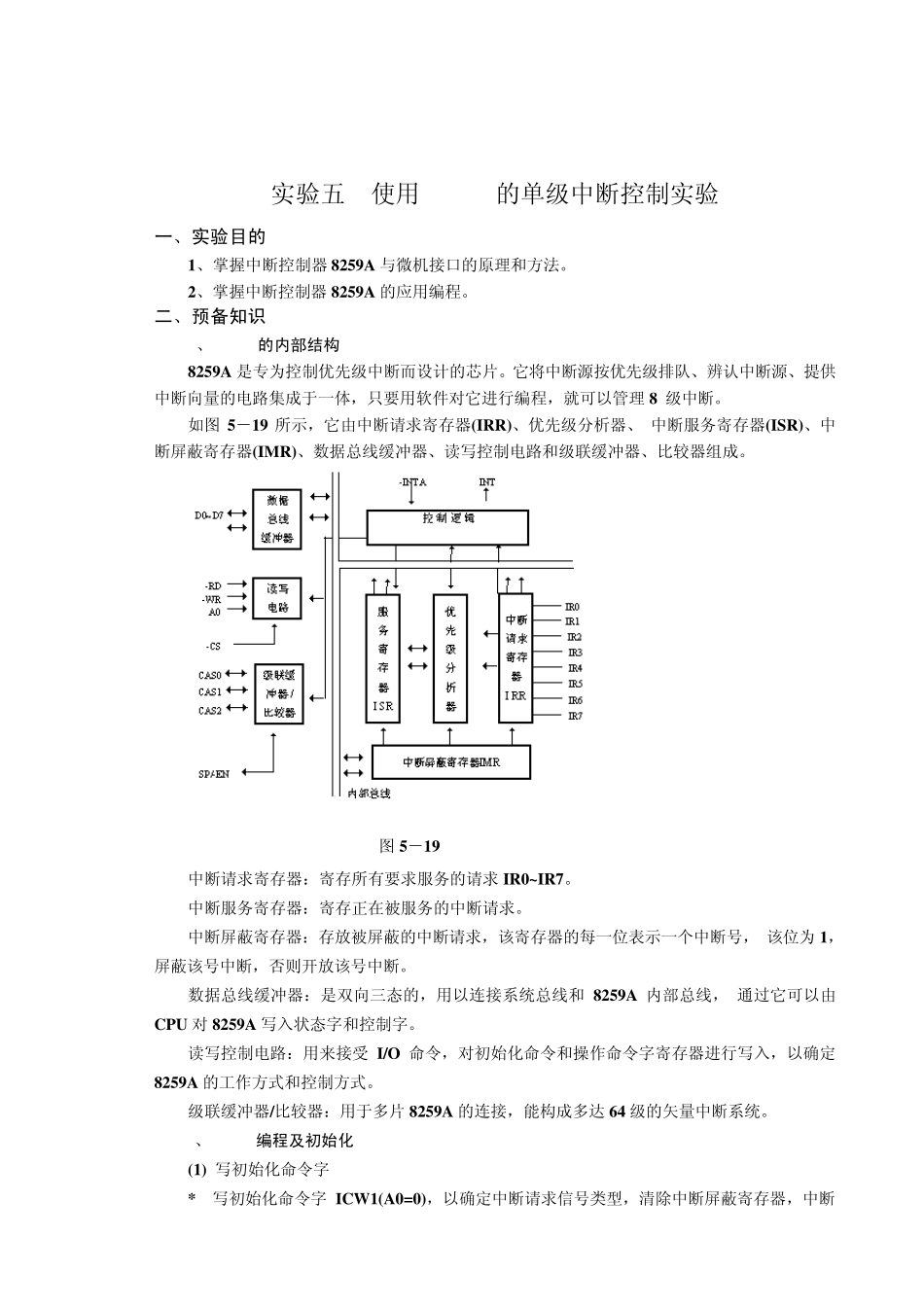

实验五 使用8259A的单级中断控制实验 一、实验目的 1、掌握中断控制器 8259A 与微机接口的原理和方法。 2、掌握中断控制器 8259A 的应用编程。 二、预备知识 1、8259A的内部结构 8259A 是专为控制优先级中断而设计的芯片。它将中断源按优先级排队、辨认中断源、提供中断向量的电路集成于一体，只要用软件对它进行编程，就可以管理 8 级中断。 如图 5－19 所示，它由中断请求寄存器(IRR)、优先级分析器、 中断服务寄存器(ISR)、中断屏蔽寄存器(IMR)、数据总线缓冲器、读写控制电路和级联缓冲器、比较器组成。 图 5－19 中断请求寄存器：寄存所有要求服务的请求 IR0~IR7。 中断服务寄存器：寄存正在被服务的中断请求。 中断屏蔽寄存器：存放被屏蔽的中断请求，该寄存器的每一位表示一个中断号， 该位为 1，屏蔽该号中断，否则开放该号中断。 数据总线缓冲器：是双向三态的，用以连接系统总线和 8259A 内部总线， 通过它可以由CPU 对 8259A 写入状态字和控制字。 读写控制电路：用来接受 I/O 命令，对初始化命令和操作命令字寄存器进行写入，以确定8259A 的工作方式和控制方式。 级联缓冲器/比较器：用于多片 8259A 的连接，能构成多达 64 级的矢量中断系统。 2、8259A编程及初始化 (1) 写初始化命令字 * 写初始化命令字 ICW1(A0=0)，以确定中断请求信号类型，清除中断屏蔽寄存器，中断优先级排队和确定系统用单片还是多片。 * 写初始化命令字 ICW2，以定义中断向量的高五位类型码。 * 写初始化命令字 ICW3，以定义主片8259A 中断请求线上 IR0~ IR7 有无级联的 8259A 从片。 第 i 位=0，表明 IRi 引脚上无从片 第 i 位=1，表明 IRi 引脚上有从片 * 写初始化命令 ICW4，用来定义 8259A 工作时用8085 模式，还是8088 模式，以及中断服务寄存器复位方式等。 (2) 写控制命令字 * 写操作命令字0CW1，用来设置或清除对中断源的屏蔽。 第i位=0，对应的中断请求IRi开放 第i位=1，对应的中断请求IRi屏蔽 注： OCW1 如不写，则在初始化命令写入后，OCW1 为全开放状态。 * 操作命令字OCW2，设置优先级是否进行循环、循环方式及中断结束方式。 注： 8259A 复位时自动设置IR0 优先权最高，IR7 优先权最低。 * 操作命令字OCW3，设置查询方式、特殊屏蔽方式以及读取 8259 中断寄存器的当前状态。 (3) 8259A 查询字 通过 OCW3 命令字的设置，可使 CPU 处...
