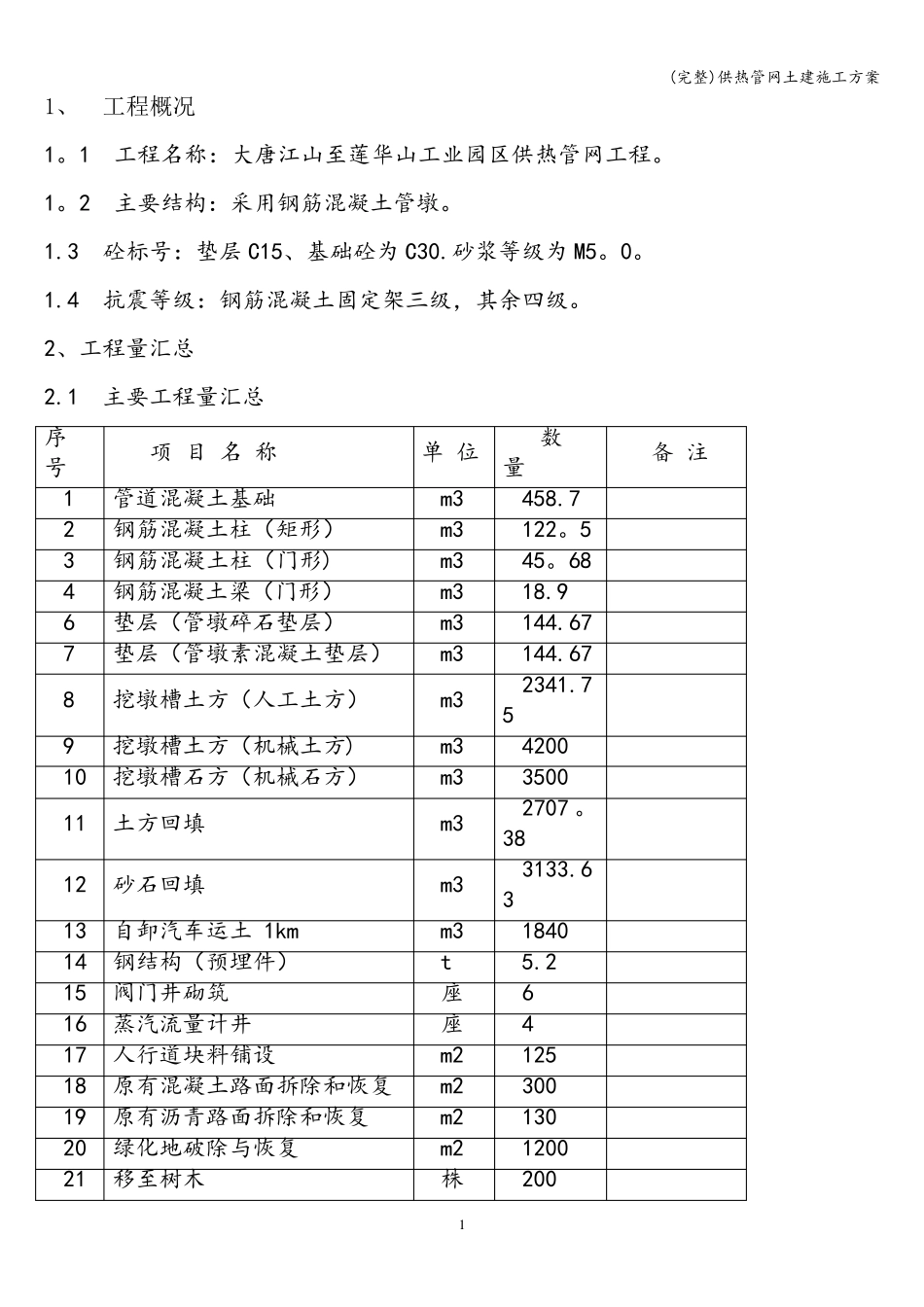

(完整)供热管网土建施工方案 1 1、 工程概况 1。1 工程名称:大唐江山至莲华山工业园区供热管网工程。 1。2 主要结构:采用钢筋混凝土管墩。 1.3 砼标号:垫层C15、基础砼为 C30.砂浆等级为 M5。0。 1.4 抗震等级:钢筋混凝土固定架三级,其余四级。 2、工程量汇总 2.1 主要工程量汇总 序 号 项 目 名 称 单 位 数 量 备 注 1 管道混凝土基础 m3 458.7 2 钢筋混凝土柱(矩形) m3 122。5 3 钢筋混凝土柱(门形) m3 45。68 4 钢筋混凝土梁(门形) m3 18.9 6 垫层(管墩碎石垫层) m3 144.67 7 垫层(管墩素混凝土垫层) m3 144.67 8 挖墩槽土方(人工土方) m3 2341.75 9 挖墩槽土方(机械土方) m3 4200 10 挖墩槽石方(机械石方) m3 3500 11 土方回填 m3 2707 。38 12 砂石回填 m3 3133.63 13 自卸汽车运土 1km m3 1840 14 钢结构(预埋件) t 5.2 15 阀门井砌筑 座 6 16 蒸汽流量计井 座 4 17 人行道块料铺设 m2 125 18 原有混凝土路面拆除和恢复 m2 300 19 原有沥青路面拆除和恢复 m2 130 20 绿化地破除与恢复 m2 1200 21 移至树木 株 200 (完整)供热管网土建施工方案 2 序 号 项 目 名 称 单 位 数 量 备 注 22 管线标志桩(混凝土) 根 60 23 管线标志桩(PVC) 根 30 24 现浇混凝土钢筋(一级钢筋) t 4。985 25 现浇混凝土钢筋(二级钢筋) t 12。7 26 现浇混凝土钢筋(三级钢筋) t 8。43 3、 编制依据 3.1 《大唐江山天然气热电联产项目集中供热工程施工组织总设计》 3。2 《地基与基础工程施工质量验收规范》(GB50202-2002) 3.3 《施工现场临时用电安全技术规范》JGJ46—88 日 3.4 《建筑施工手册》 (上,中,下 三册) 3。5 《电力建设安全施工管理规定》、《电力建设安全规程》; 3.6 GB50204—2002 《混凝土结构工程施工质量验收规范》 3。7 GB50011—2010 《建筑抗震设计规范》; 3.8 《电力建设施工质量验收及评定规程》(第 1 部分 土建工程); 执行的标准规范不仅限于上述。如有新版本,以最新的版本为准。 4、 参加作业人员的资格、要求和数量 4。1 参加作业人员需经过三级安全教育,并经考试合格。 4。2 施工班组长、施工技术员应具有较强的识图能力和施工组织能力并且具有丰富的现场施工经验。 4.3 参加施工人员要求体质良好,并具有较...
