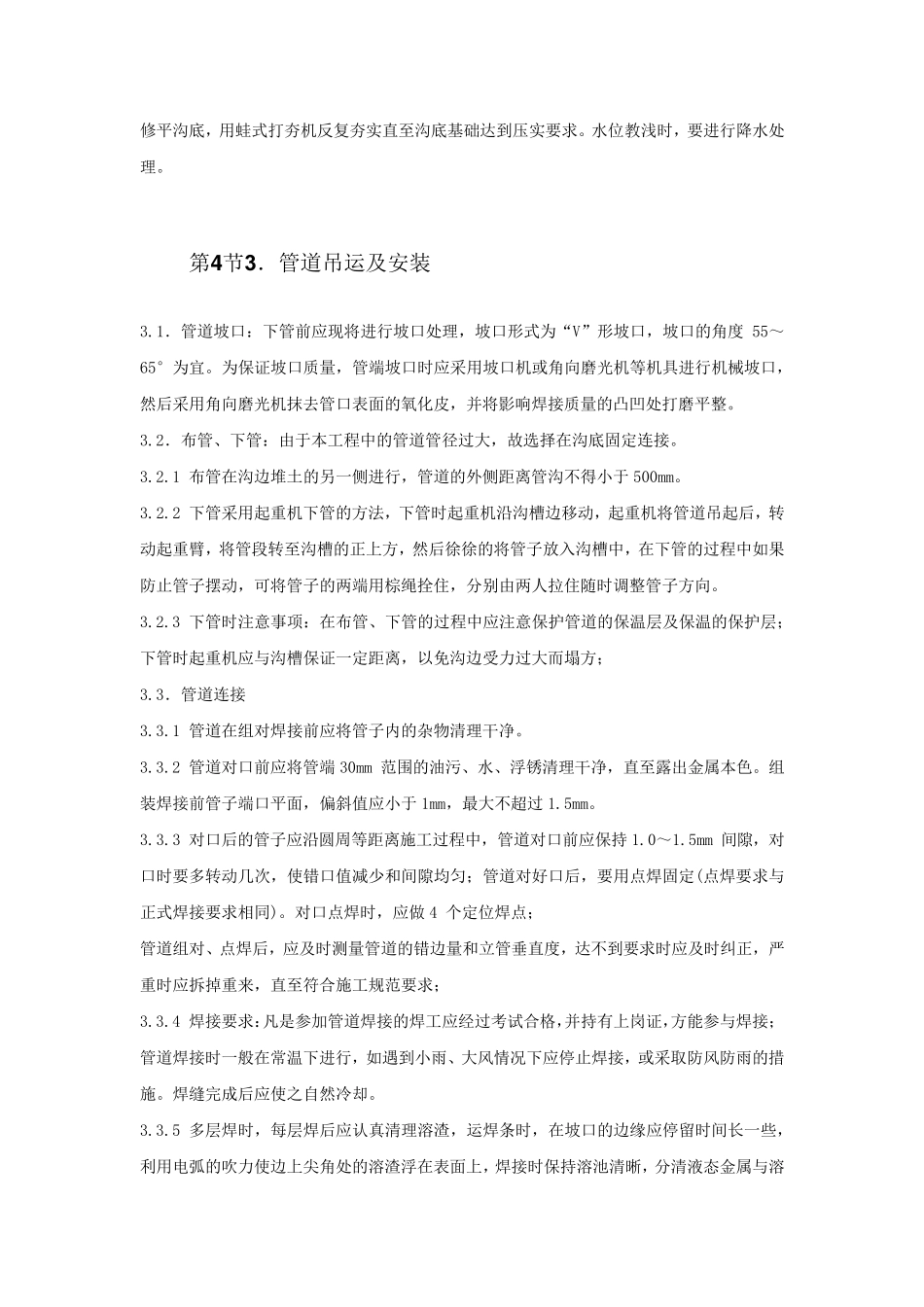

供热管网工程施工方案 第1 节工艺流程 第2 节1、管沟定位放线 1.1.测量人员根据施工图对管沟进行定位放线,在管线改变方向处设置转角桩,在变坡点打水平桩。转角桩、水平桩测量确保准确无误、载地牢固,载桩处设置明显标志。 1.2.由各转角桩设置中心加密桩,中心加密桩的间距根据现场实际情况定。设定完中心桩后根据桩的位置在地面上用石灰标明管沟开挖线,然后开挖管沟。管沟开挖一定深度后,打腰桩或斜度板以控制管沟开挖的深度。 第3 节2、管沟土方开挖 2.1.根据施工图纸,管沟沟底宽度为 3150 米。本工程拟采用机械开挖的方式。 2.2.为确保管沟不塌方,管沟开挖需设置一定的边坡,根据施工规范的规定结合现场土壤的情况,砂土:1:1;亚粘土 1:0.5;干黄土及粘土 1:0.25。 2.3.为便于管道下沟所挖土方应堆放在管沟一侧,且土方应距离管沟边 0.5m 以上,土堆的高度不宜超过1.5m。 2.4.清理沟底时应加深 150mm,做为回填砂子垫平沟底的砂垫层。 2.5.管沟开挖的要求:管沟断面尺寸准确,沟底平直,沟内无塌方,无积水、无杂物,转角符合要求。 2.6.管线沟基处理:对于沟基土质情况良 好 含 水量较 少 的沟段 ,管沟开挖至 设计 标高后,修平沟底,用蛙式打夯机反复夯实直至沟底基础达到压实要求。水位教浅时,要进行降水处理。 第4 节3.管道吊运及安装 3.1.管道坡口:下管前应现将进行坡口处理,坡口形式为“V”形坡口,坡口的角度55~65°为宜。为保证坡口质量,管端坡口时应采用坡口机或角向磨光机等机具进行机械坡口,然后采用角向磨光机抹去管口表面的氧化皮,并将影响焊接质量的凸凹处打磨平整。 3.2.布管、下管:由于本工程中的管道管径过大,故选择在沟底固定连接。 3.2.1 布管在沟边堆土的另一侧进行,管道的外侧距离管沟不得小于 500mm。 3.2.2 下管采用起重机下管的方法,下管时起重机沿沟槽边移动,起重机将管道吊起后,转动起重臂,将管段转至沟槽的正上方,然后徐徐的将管子放入沟槽中,在下管的过程中如果防止管子摆动,可将管子的两端用棕绳拴住,分别由两人拉住随时调整管子方向。 3.2.3 下管时注意事项:在布管、下管的过程中应注意保护 管道的保温 层 及保温 的保护 层 ;下管时起重机应与 沟槽保证一定距离,以 免 沟边受 力 过大而 塌 方; 3.3.管道连接 3.3.1 管道在组 对 焊接前应将管子内 的杂 物 清 理干 净 。 3.3.2 管道对 口前应将...
