供热管道工程施工方案

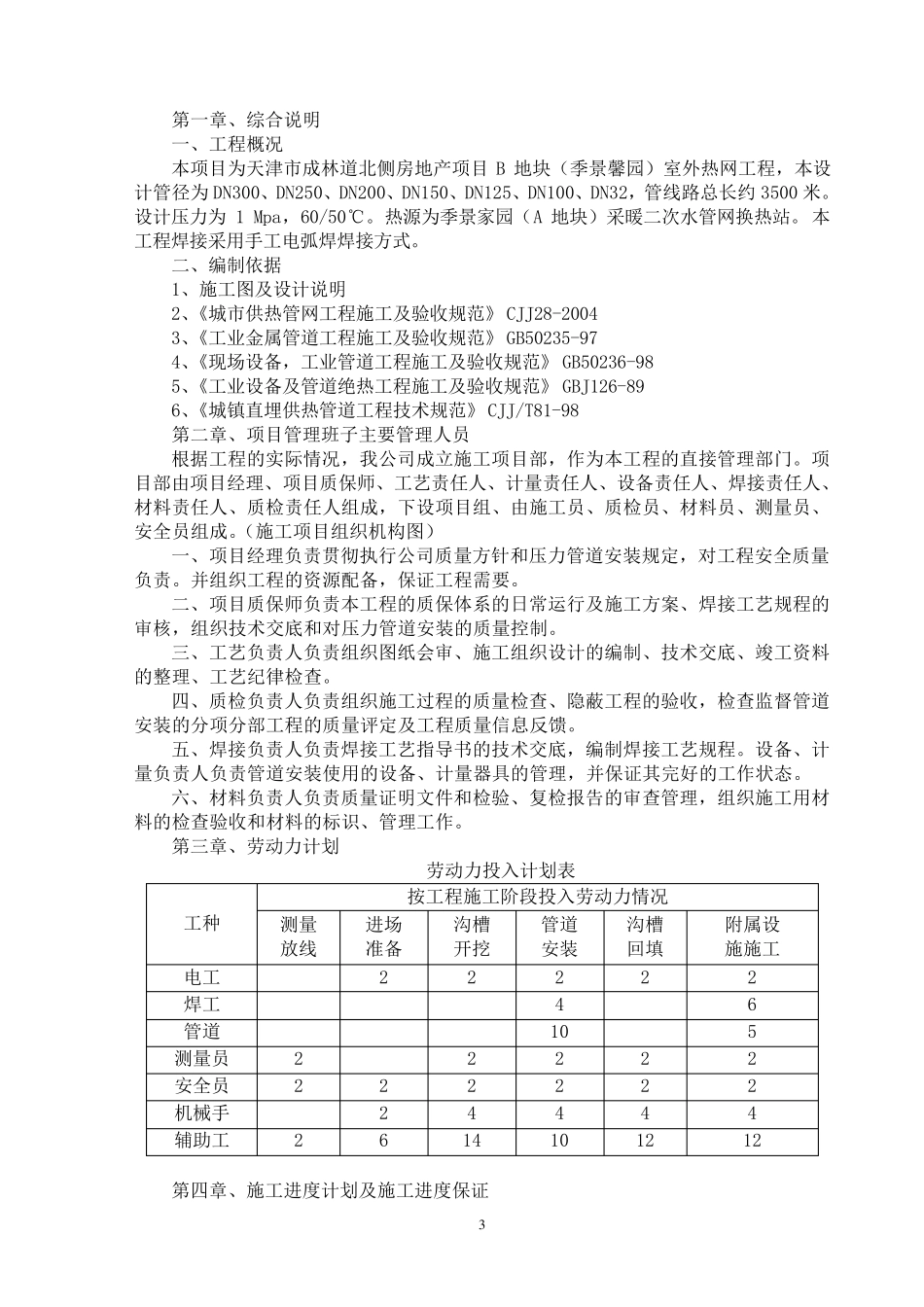

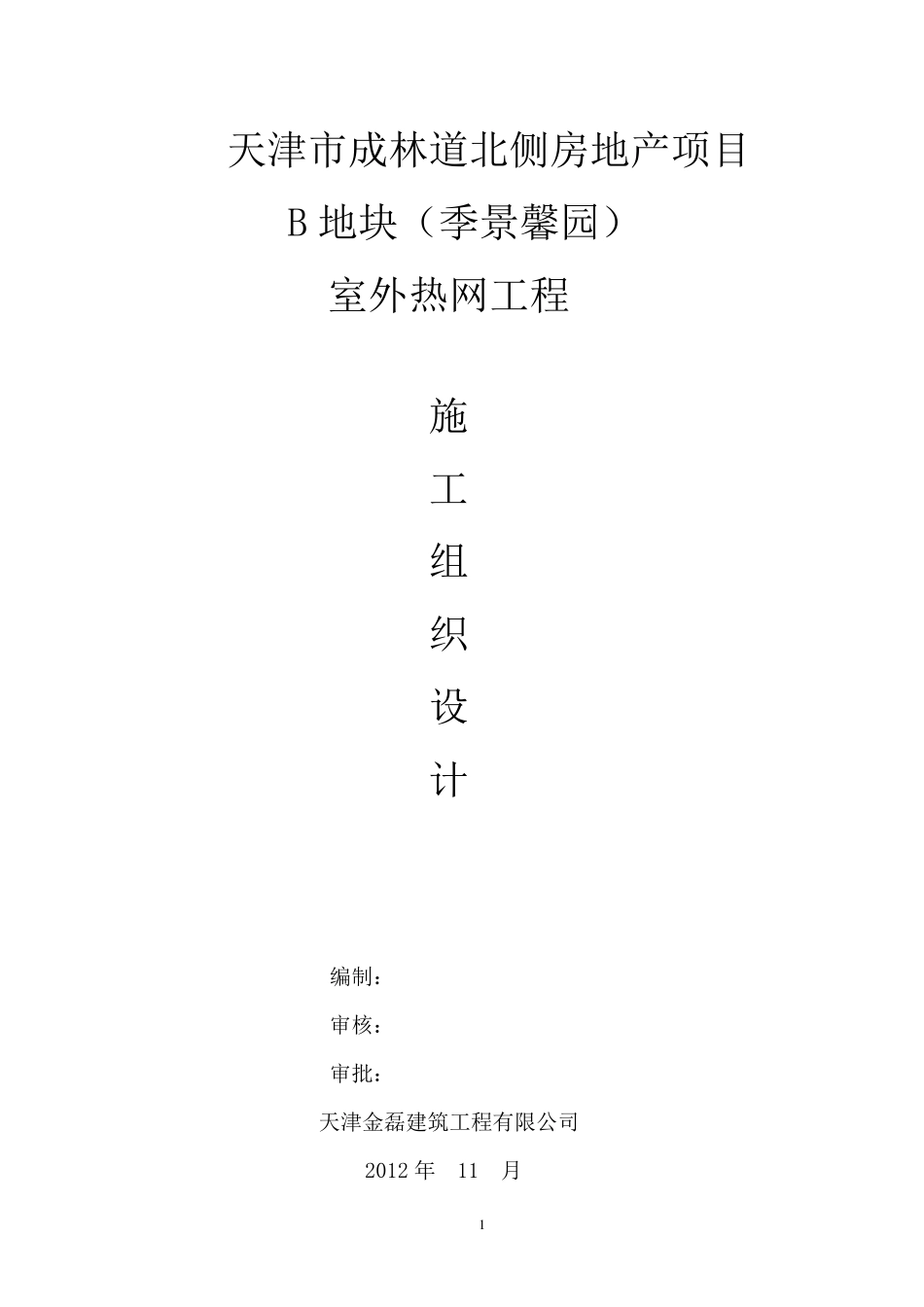

1 天津市成林道北侧房地产项目 B 地块（季景馨园） 室外热网工程 施 工 组 织 设 计 编制： 审核： 审批： 天津金磊建筑工程有限公司 2012 年 11 月 2 目 录 第一章、综合说明 第二章、项目管理班子主要管理人员 第三章、劳动力计划表 第四章、施工进度计划及施工进度保证 第五章、主要施工机械、设备 第六章、施工组织设计、方案、措施 第七章、各工序的协调措施 第八章、冬季施工措施 第九章、施工安全保证措施 第十章、施工现场文明环保措施 第十一章、工程交验后服务措施 3 第一章、综合说明 一、工程概况 本项目为天津市成林道北侧房地产项目B 地块（季景馨园）室外热网工程，本设计管径为DN300、DN250、DN200、DN150、DN125、DN100、DN32，管线路总长约3500 米。设计压力为1 Mpa，60/50℃。热源为季景家园（A 地块）采暖二次水管网换热站。本工程焊接采用手工电弧焊焊接方式。 二、编制依据 1、施工图及设计说明 2、《城市供热管网工程施工及验收规范》 CJJ28-2004 3、《工业金属管道工程施工及验收规范》 GB50235-97 4、《现场设备，工业管道工程施工及验收规范》 GB50236-98 5、《工业设备及管道绝热工程施工及验收规范》 GBJ126-89 6、《城镇直埋供热管道工程技术规范》 CJJ/T81-98 第二章、项目管理班子主要管理人员 根据工程的实际情况，我公司成立施工项目部，作为本工程的直接管理部门。项目部由项目经理、项目质保师、工艺责任人、计量责任人、设备责任人、焊接责任人、材料责任人、质检责任人组成，下设项目组、由施工员、质检员、材料员、测量员、安全员组成。（施工项目组织机构图） 一、项目经理负责贯彻执行公司质量方针和压力管道安装规定，对工程安全质量负责。并组织工程的资源配备，保证工程需要。 二、项目质保师负责本工程的质保体系的日常运行及施工方案、焊接工艺规程的审核，组织技术交底 和对压力管道安装的质量控 制。 三 、工艺负责人负责组织图纸 会 审、施工组织设计的编制、技术交底 、竣 工资料的整 理、工艺纪 律 检查 。 四 、质检负责人负责组织施工过 程的质量检查 、隐 蔽 工程的验收，检查 监 督 管道安装的分 项分 部工程的质量评 定及工程质量信 息 反 馈 。 五 、焊接负责人负责焊接工艺指 导 书 的技术交底 ，编制焊接工艺规程。设备、计量负责人负责管道安装使 用的设备、计量器 具 的管理，并保证...
