供热管道改造施工方案

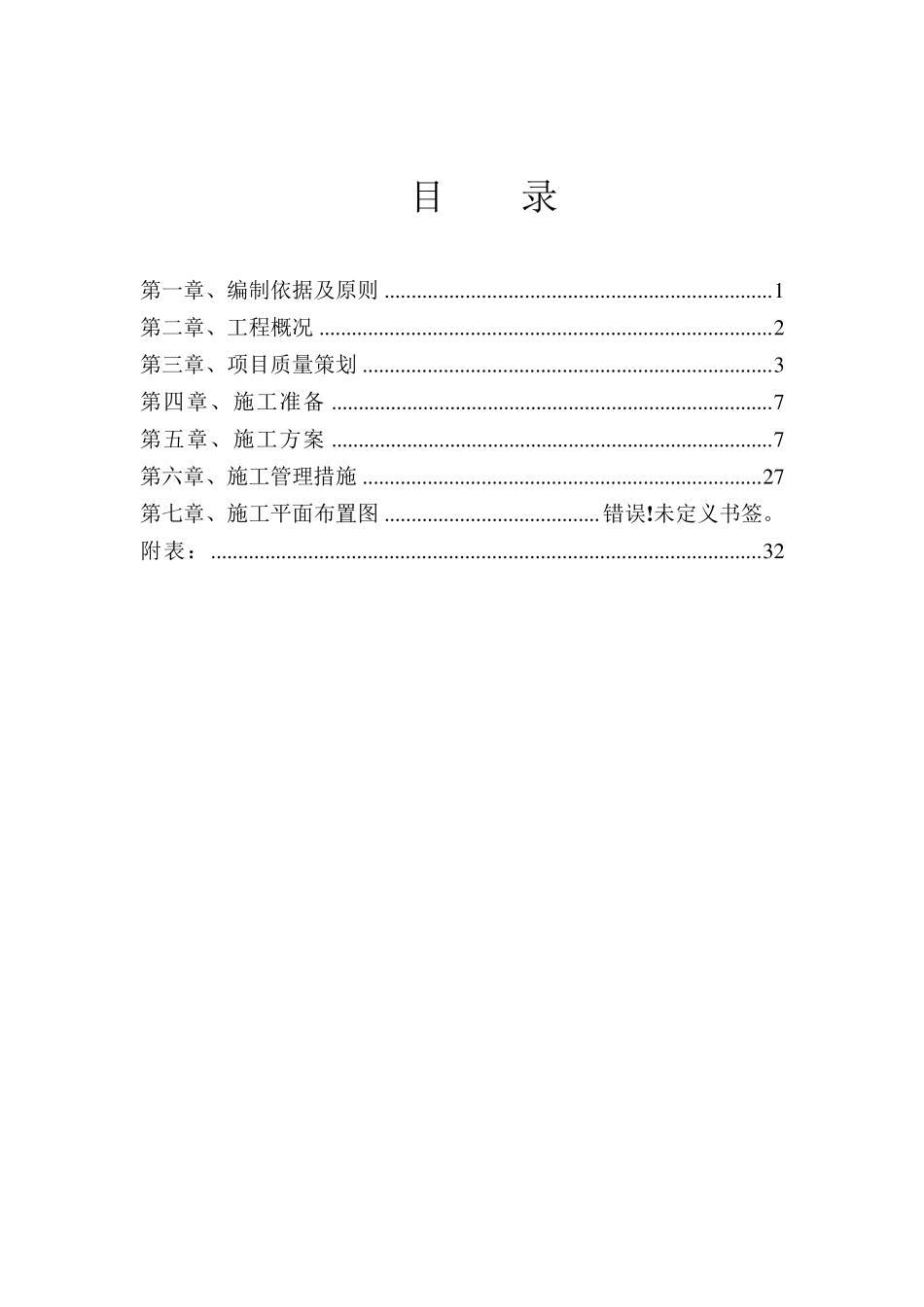

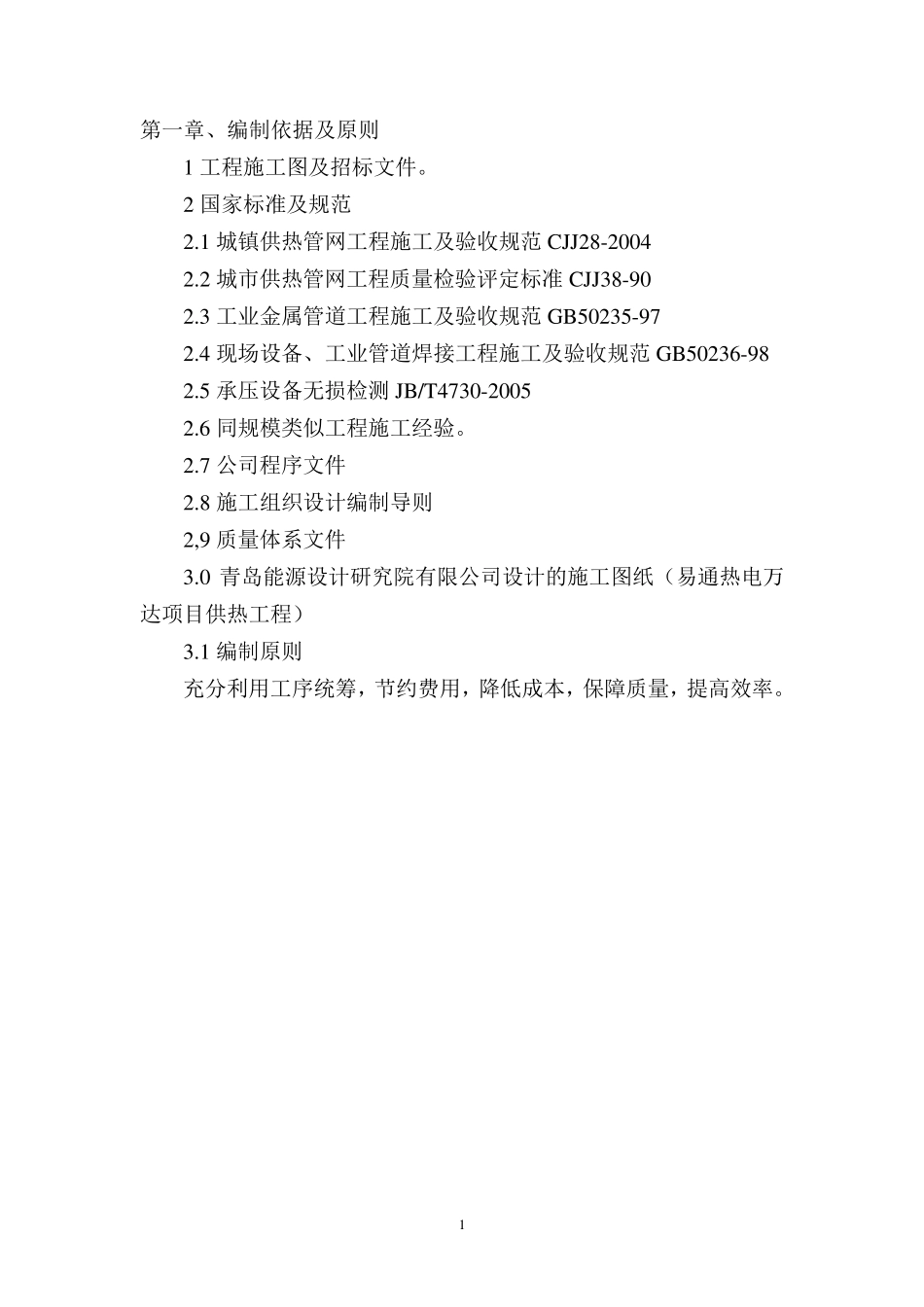

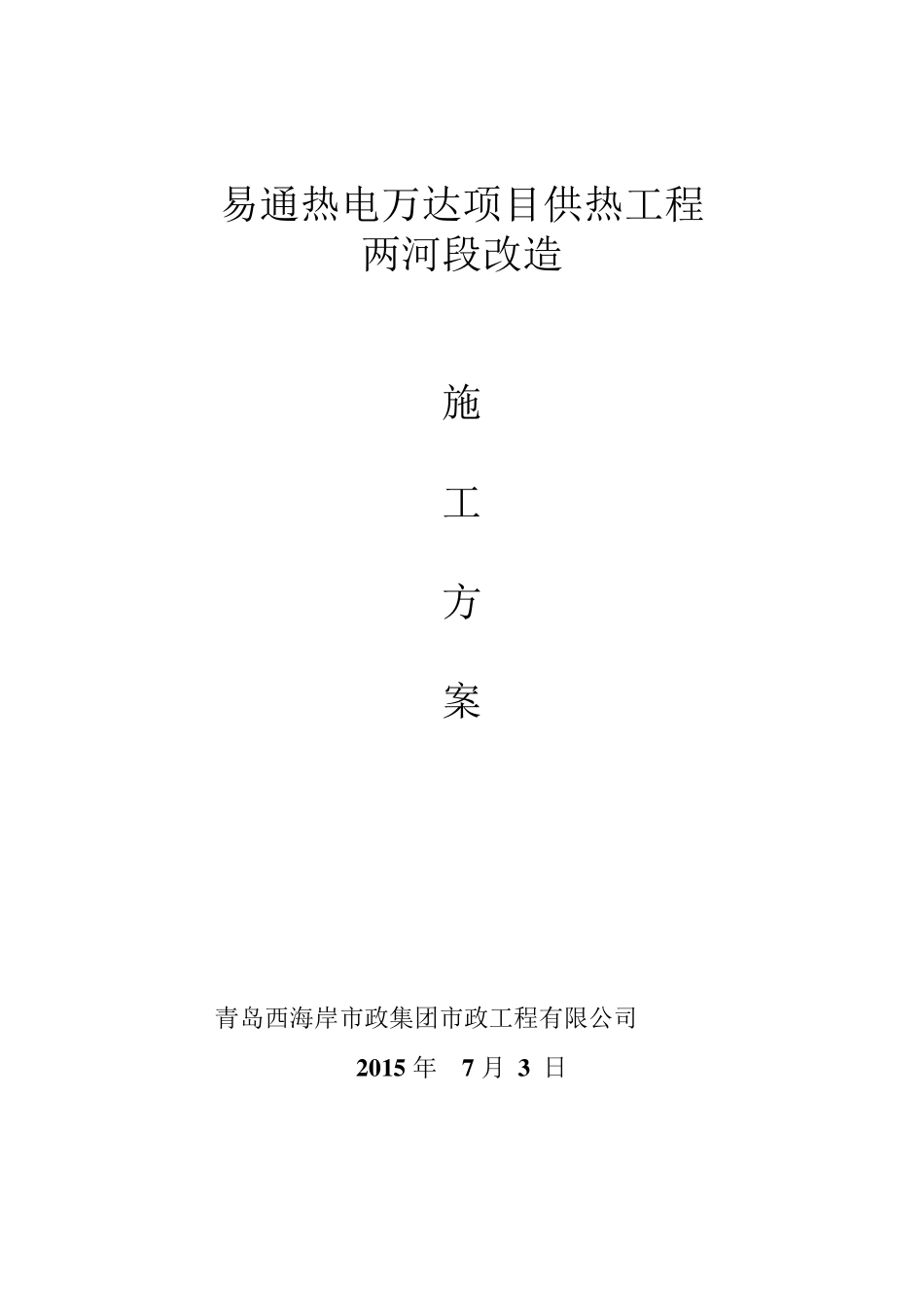

易通热电万达项目供热工程 两河段改造 施 工 方 案 青岛西海岸市政集团市政工程有限公司 2 0 1 5 年 7 月 3 日 目 录 第一章、编制依据及原则 ........................................................................ 1 第二章、工程概况 .................................................................................... 2 第三章、项目质量策划 ............................................................................ 3 第四章、施工准备 .................................................................................. 7 第五章、施工方案 .................................................................................. 7 第六章、施工管理措施 .......................................................................... 2 7 第七章、施工平面布置图 ........................................ 错误!未定义书签。 附表： ...................................................................................................... 3 2 1 第一章、编制依据及原则 1 工程施工图及招标文件。 2 国家标准及规范 2.1 城镇供热管网工程施工及验收规范 CJJ28-2004 2.2 城市供热管网工程质量检验评定标准 CJJ38-90 2.3 工业金属管道工程施工及验收规范 GB50235-97 2.4 现场设备、工业管道焊接工程施工及验收规范 GB50236-98 2.5 承压设备无损检测 JB/T 4730-2005 2.6 同规模类似工程施工经验。 2.7 公司程序文件 2.8 施工组织设计编制导则 2,9 质量体系文件 3.0 青岛能源设计研究院有限公司设计的施工图纸（易通热电万达项目供热工程） 3.1 编制原则 充分利用工序统筹，节约费用，降低成本，保障质量，提高效率。 2 第二章、工程概况 1 工程简述 本工程为高温水管线，供水温度130°C，回水温度50°C，设计安装温度10°C，根据地铁项目建设要求，改造原两河过河热力管道；直埋高温热水管道采用预制直埋保温管，外套高密度聚乙烯套管（PE 管）做保护层，供水管道保温材料选用耐热温度为150°C 的改性聚氨酯泡沫材料，回水管道保温材料选用耐热温度为120°C 的改性聚氨酯泡沫材料。焊口 100%拍片探伤 III 级合格。计划开工时间： 2015 年 7 月 1 日；计划竣工日期 2015 年 7 月 13 日。 2.1 管道安装工...
