电动系列刀闸阀说明书

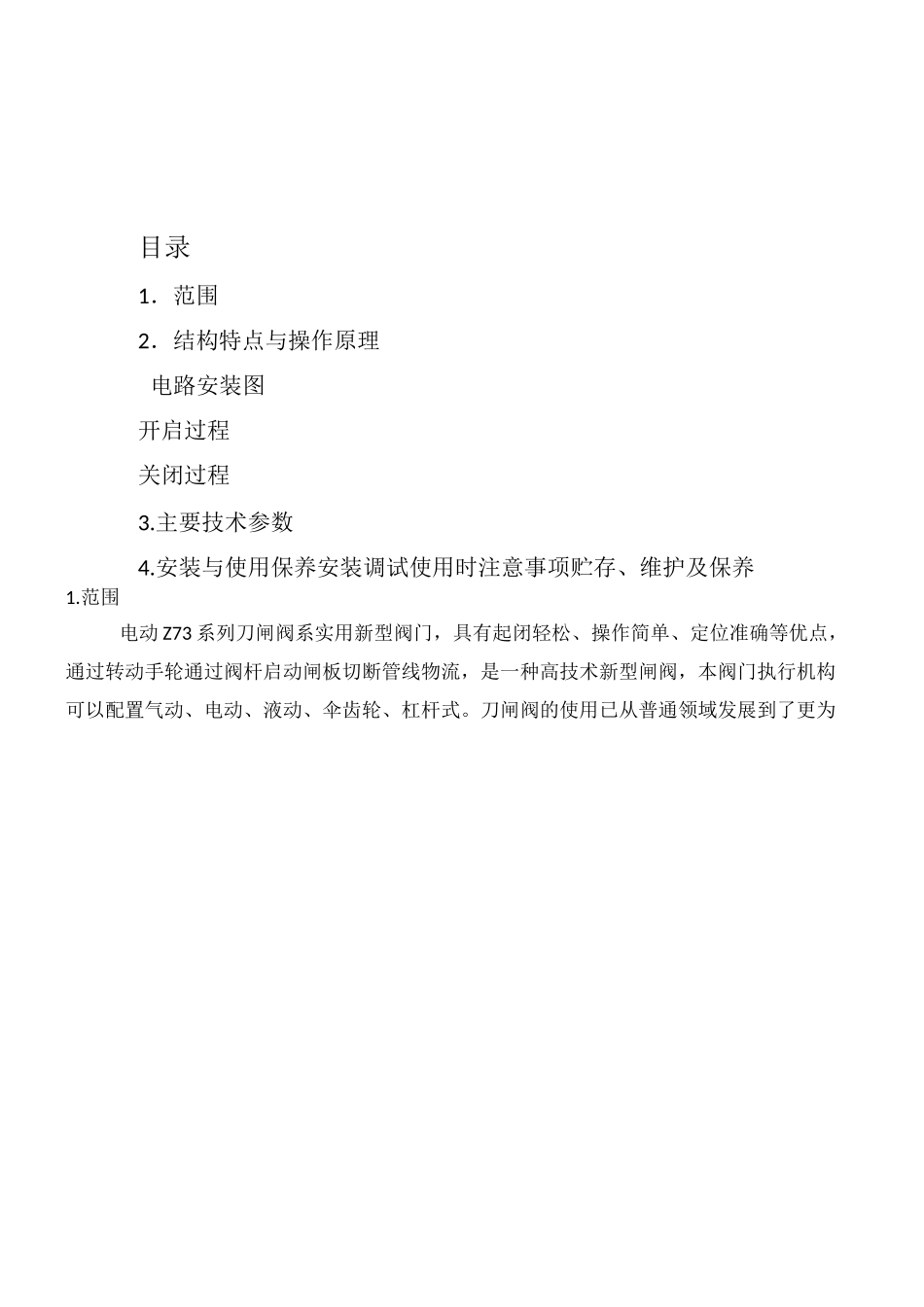

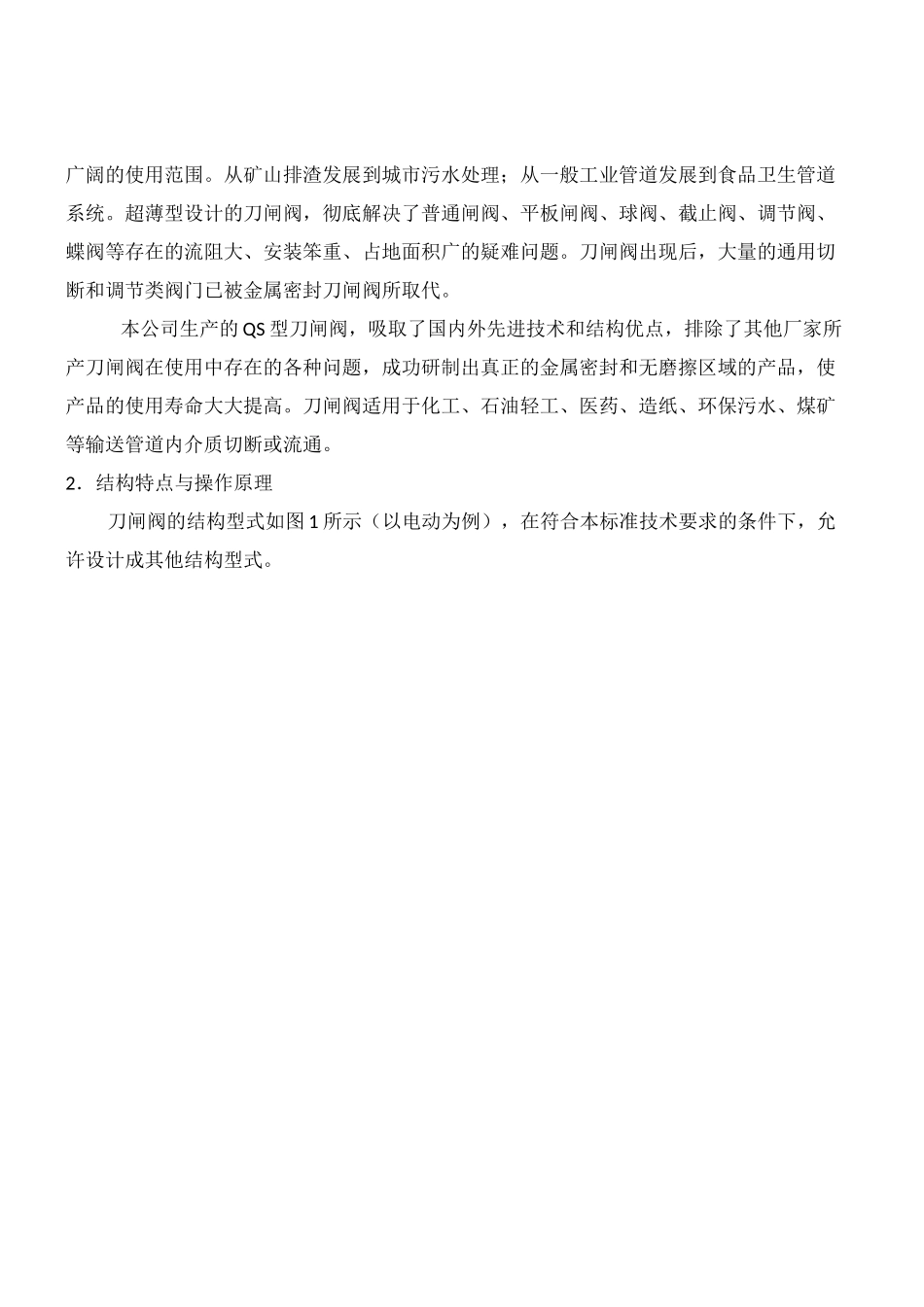

目录1．范围2．结构特点与操作原理电路安装图开启过程关闭过程3.主要技术参数4.安装与使用保养安装调试使用时注意事项贮存、维护及保养1.范围电动 Z73 系列刀闸阀系实用新型阀门，具有起闭轻松、操作简单、定位准确等优点，通过转动手轮通过阀杆启动闸板切断管线物流，是一种高技术新型闸阀，本阀门执行机构可以配置气动、电动、液动、伞齿轮、杠杆式。刀闸阀的使用已从普通领域发展到了更为广阔的使用范围。从矿山排渣发展到城市污水处理；从一般工业管道发展到食品卫生管道系统。超薄型设计的刀闸阀，彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等存在的流阻大、安装笨重、占地面积广的疑难问题。刀闸阀出现后，大量的通用切断和调节类阀门已被金属密封刀闸阀所取代。本公司生产的 QS 型刀闸阀，吸取了国内外先进技术和结构优点，排除了其他厂家所产刀闸阀在使用中存在的各种问题，成功研制出真正的金属密封和无磨擦区域的产品，使产品的使用寿命大大提高。刀闸阀适用于化工、石油轻工、医药、造纸、环保污水、煤矿等输送管道内介质切断或流通。2．结构特点与操作原理刀闸阀的结构型式如图 1 所示（以电动为例），在符合本标准技术要求的条件下，允许设计成其他结构型式。14SIHSB23SDC24VKM1KM2SW2如本体密封、堆焊硬质合金、镶 0 型圈、衬橡胶等形式。QB 系列刀闸阀操作方式可以配置手轮、伞齿轮、电动、气动、电液动、链轮、杠杠等方式。我们以电动为例，电动刀闸阀是通过电机转动，从而带动闸板升降启闭作用。开启过程当点动上升按钮 SB2 时，开关 KM1 合闭，电机逆时针转动，闸板开始上升，直到接近开关 SW1 位置，KM1 断开电机停止工作，闸板也停止了上升，此时电路断电不工作，阀门处于全开状态；关闭过程当点动下降按钮 SB3 时，开关 KM2 合闭，电机顺时间转动，闸板开始下降，直到接近开关 SW2 位置，KM2 断开电机停止工作，闸板也停止了下降，此时电路断电不工作，阀门处于全关状态，同时受上锲块、下锲块的预紧力使闸板紧靠密封面，从而加强密封性能。这种控制系统也是一种保护型的。阀门处在全关闭和全开启状态下电机及电路都不工作，从而提高了阀门的使用寿命。3.主要技术参数主要性能规范项目名称单位数值公称通径 DNmm(in)50(2j--1000(40〃)公称压力 PNMpa(CLASS)150Class试验压力 PNMpa(CLASS)密封上卜KM壳体强度介质温度°C—29C-+300C适用介质纸浆、泥浆、污水、砂浆、矿渣、碱液、矿...
