带电粒子在组合场中的运动

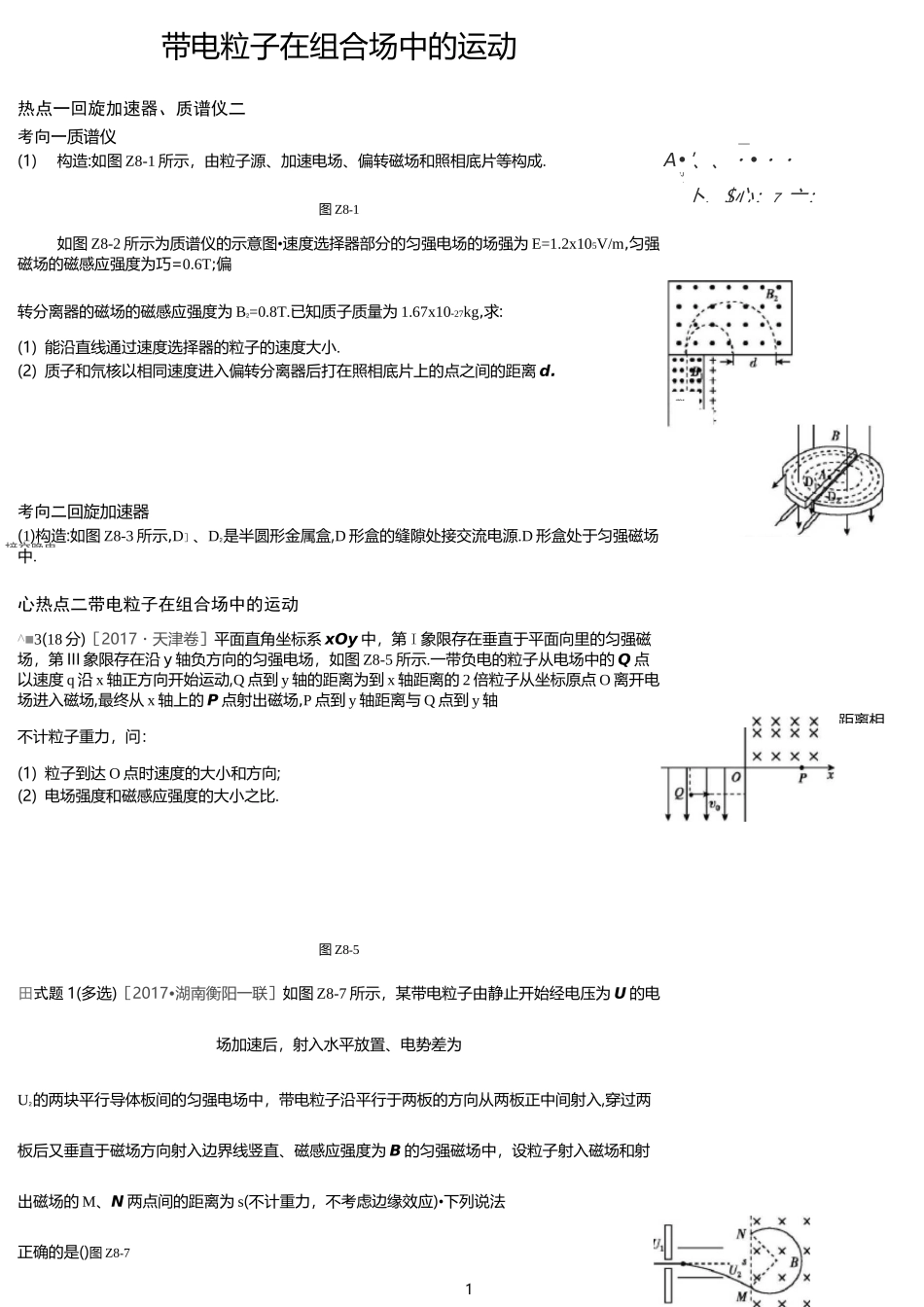

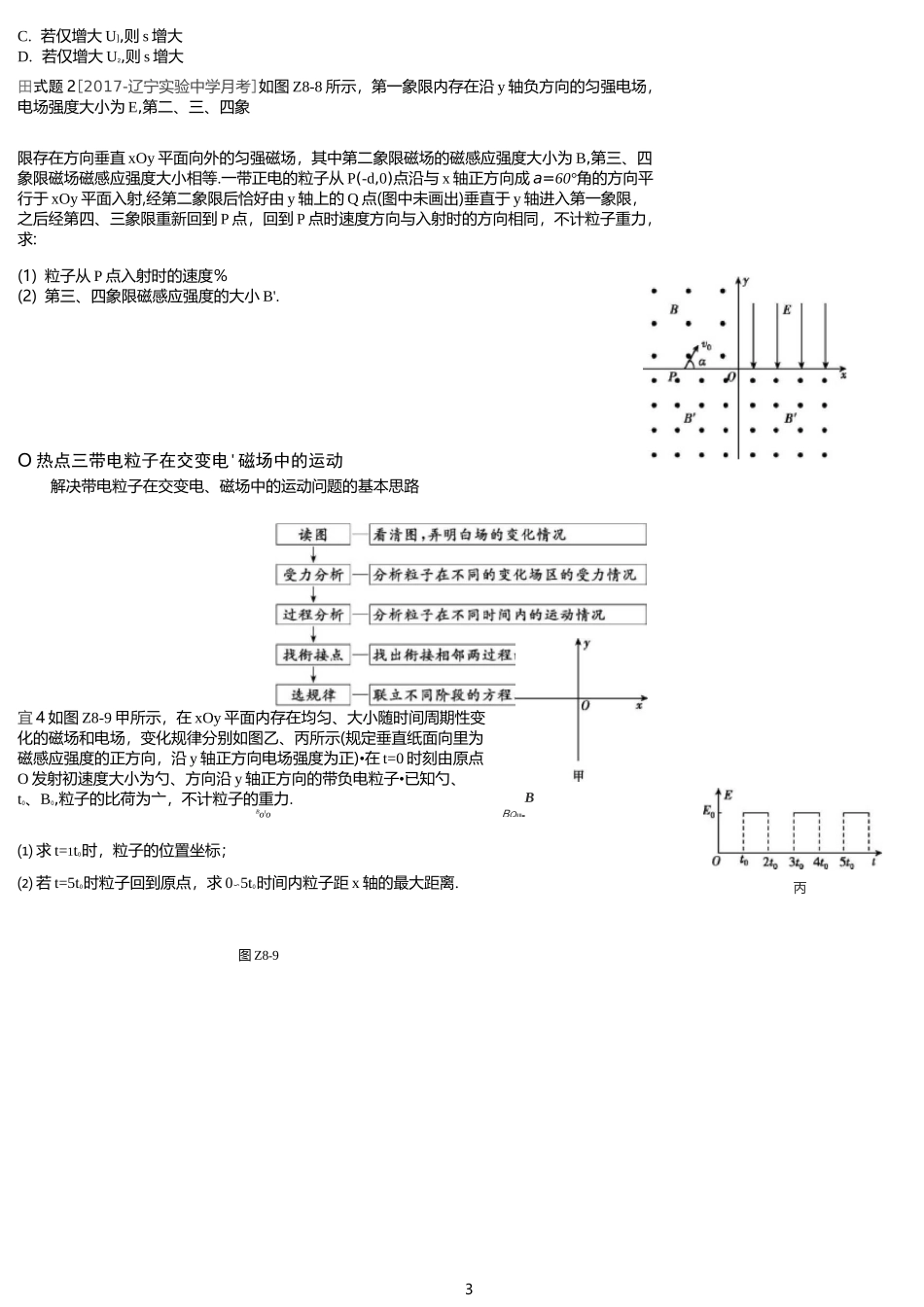

1——A•'、、・•・・1J、卜、$心：7_亠：距离相带电粒子在组合场中的运动热点一回旋加速器、质谱仪二考向一质谱仪(1)构造:如图 Z8-1 所示，由粒子源、加速电场、偏转磁场和照相底片等构成.图 Z8-1如图 Z8-2 所示为质谱仪的示意图•速度选择器部分的匀强电场的场强为 E=1.2x105V/m,匀强磁场的磁感应强度为巧=0.6T;偏转分离器的磁场的磁感应强度为 B2=0.8T.已知质子质量为 1.67x10-27kg,求:(1) 能沿直线通过速度选择器的粒子的速度大小.(2) 质子和氘核以相同速度进入偏转分离器后打在照相底片上的点之间的距离 d.考向二回旋加速器(1)构造:如图 Z8-3 所示,D］、D2是半圆形金属盒,D 形盒的缝隙处接交流电源.D 形盒处于匀强磁场中.心热点二带电粒子在组合场中的运动^■3(18 分)［2017・天津卷］平面直角坐标系 xOy 中，第 I 象限存在垂直于平面向里的匀强磁场，第 III 象限存在沿 y 轴负方向的匀强电场，如图 Z8-5 所示.一带负电的粒子从电场中的 Q 点以速度 q 沿 x 轴正方向开始运动,Q 点到 y 轴的距离为到 x 轴距离的 2 倍粒子从坐标原点 O 离开电场进入磁场,最终从 x 轴上的 P 点射出磁场,P 点到 y 轴距离与 Q 点到 y 轴不计粒子重力，问：(1) 粒子到达 O 点时速度的大小和方向;(2) 电场强度和磁感应强度的大小之比.图 Z8-5田式题 1(多选)［2017•湖南衡阳一联］如图 Z8-7 所示，某带电粒子由静止开始经电压为 U 的电场加速后，射入水平放置、电势差为U2的两块平行导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入,穿过两板后又垂直于磁场方向射入边界线竖直、磁感应强度为 B 的匀强磁场中，设粒子射入磁场和射出磁场的 M、N 两点间的距离为 s(不计重力，不考虑边缘效应)•下列说法正确的是()图 Z8-7接交晚电#912A.若仅将水平放置的平行板间距增大，则 s 减小B 若仅增大磁感应强度 B,则 s 减小3C. 若仅增大 U],则 s 增大D. 若仅增大 U2,则 s 增大田式题 2[2017-辽宁实验中学月考]如图 Z8-8 所示，第一象限内存在沿 y 轴负方向的匀强电场，电场强度大小为 E,第二、三、四象限存在方向垂直 xOy 平面向外的匀强磁场，其中第二象限磁场的磁感应强度大小为 B,第三、四象限磁场磁感应强度大小相等.一带正电的粒子从 P(-d,0)点沿与 x 轴正方向成 a=60°角的方向平行于 xOy 平面入射,经第二象限后恰好由 y 轴上的 Q 点(图中未画...
