综合支吊架工法修改

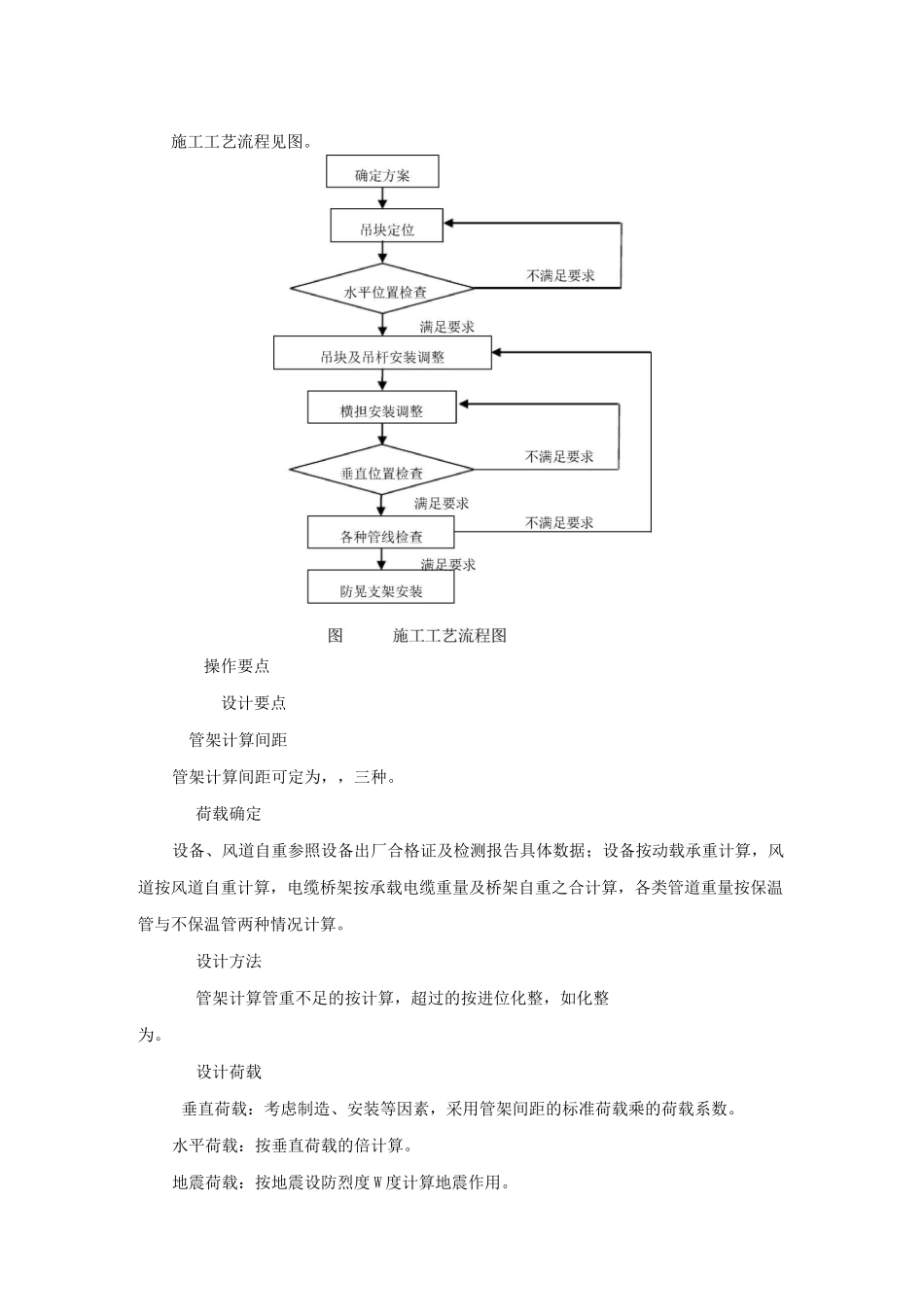

综合支吊架施工工法第一安装工程部冃 1J言综合支吊架技术是在公共建筑安装工程中将给排水、暖通空调、消防、喷淋、强电、弱电等各专业的管道、风道、电缆桥架等（以下称为“各种管线”）的支吊架综合在一起，统筹规划设计，整合成一个统一的支吊系统。大型室内工程的各种管线的布置与安装，往往互相交叉，经常会影响到本专业及相关专业的施工进度、观感和空间的合理利用。建筑安装工程的室内支吊架因地制宜的优化设计和安装，解决了各种管线综合排布的各种问题，并使各种管线的安装达到材料节约、布置紧凑美观及质量牢固可靠的效果。工法特点操作简单，便于控制。综合支吊架的统一制作安装，简化了各专业重复施工的程度,将各个专业的支吊架简而化一，且便于施工质量控制和施工进度控制；节约成本。支吊架总量减少，节约了钢材用量。统一制作安装，减少了人工投入。节省空间。在满足各管线布置前提下，有效控制整体占用空间，增加走廊净空间。美观大方。综合支吊架布置均匀合理，管线走向清晰，达到了美观大方的效果。可靠系数高。支吊架设计时，考虑最大应力的叠加，而实际受力并不是如此，例如水平力同时达到相同方向的最大值等。适用范围适用于有多种管线集中布置、空间有限等建筑工程的支吊架整体安装。工艺原理综合支吊架施工，首先要确定存在那些专业工程，各专业安装管线设计标高及相关施工规范，与现场实际情况相结合进行设计策划，制定出合理的支吊架安装方案。然后根据方案进行支吊架的断面设计、下料、制作、安装。通过各种管线的综合排布，结合综合支吊架的间距和形式，对各专业管线的空间位置进行分配，来满足各专业管线支撑、布局、防晃和管线间最小规范间距的要求。工艺流程及操作要点工艺流程施工工艺流程见图。操作要点设计要点管架计算间距管架计算间距可定为，，三种。荷载确定设备、风道自重参照设备出厂合格证及检测报告具体数据；设备按动载承重计算，风道按风道自重计算，电缆桥架按承载电缆重量及桥架自重之合计算，各类管道重量按保温管与不保温管两种情况计算。设计方法管架计算管重不足的按计算，超过的按进位化整，如化整为。设计荷载垂直荷载：考虑制造、安装等因素，采用管架间距的标准荷载乘的荷载系数。水平荷载：按垂直荷载的倍计算。地震荷载：按地震设防烈度 W 度计算地震作用。吊杆及横梁验算按照《钢结构设计规范》有关规定:6103A0HSD42支吊架机部/.0IW004J4-.：＜弓川450*50*31.5b40 判呼 10,ib6于琏启...
