掘进工作面供电设计

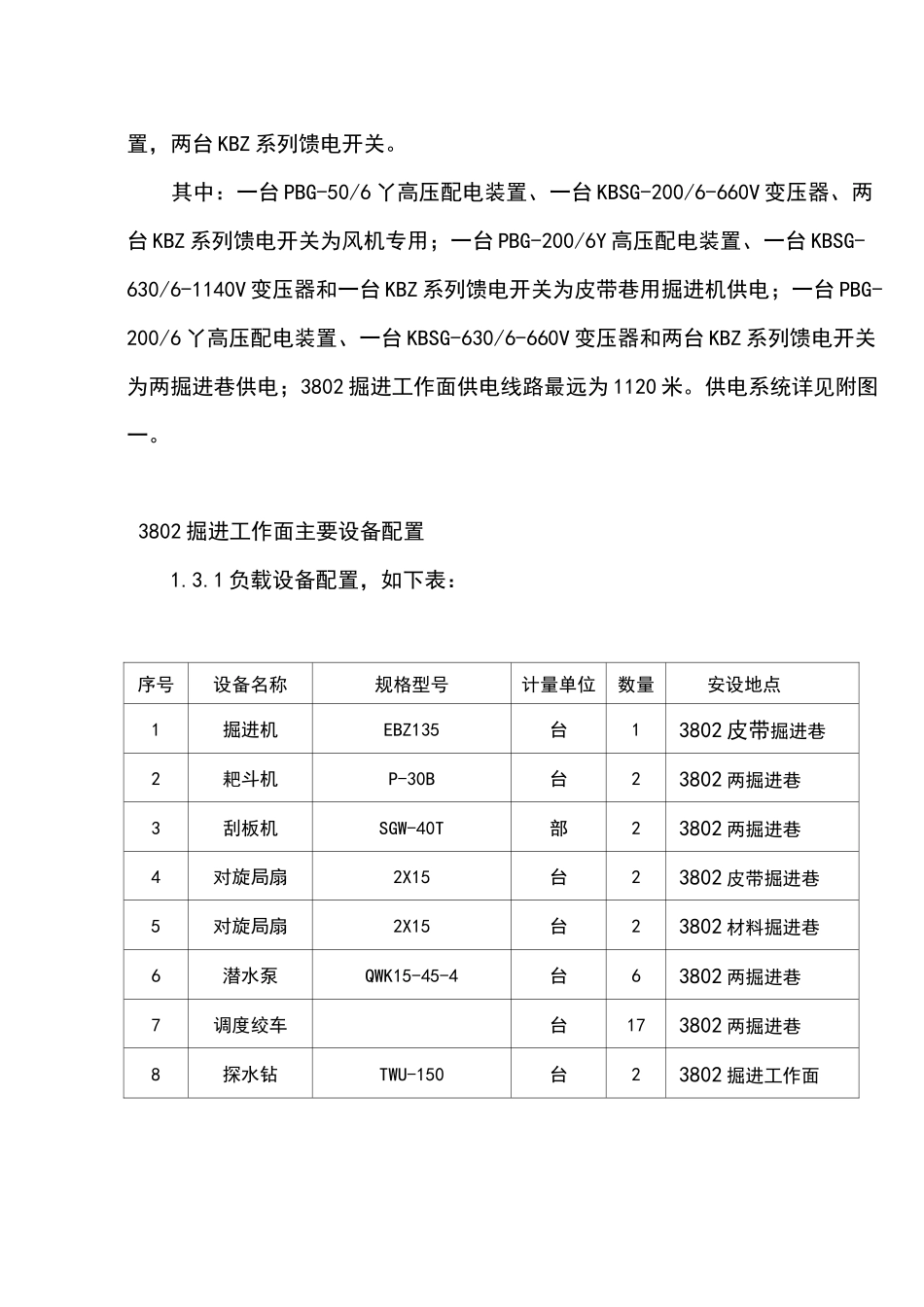

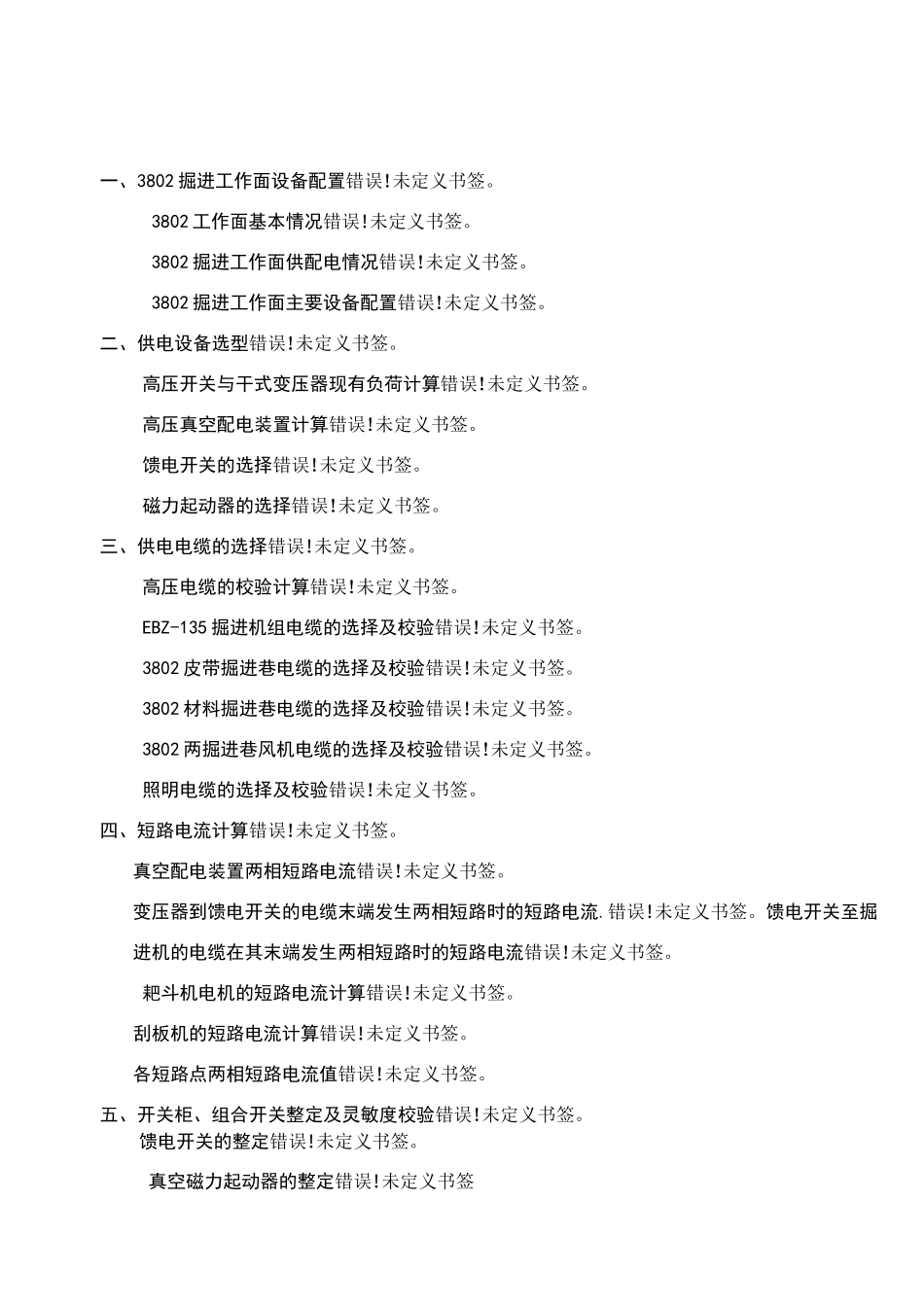

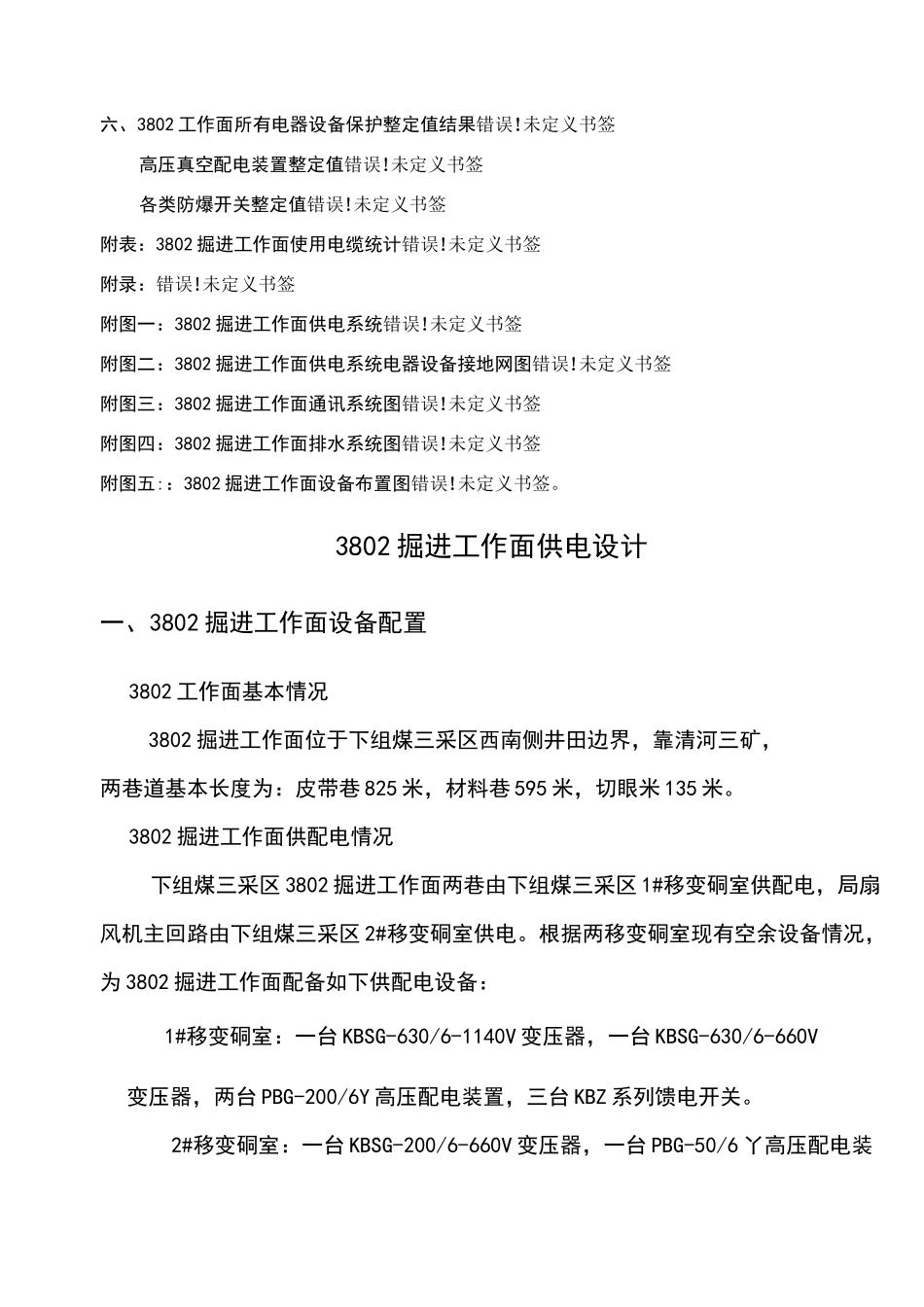

一、3802 掘进工作面设备配置错误!未定义书签。3802 工作面基本情况错误!未定义书签。3802 掘进工作面供配电情况错误!未定义书签。3802 掘进工作面主要设备配置错误!未定义书签。二、供电设备选型错误!未定义书签。高压开关与干式变压器现有负荷计算错误!未定义书签。高压真空配电装置计算错误!未定义书签。馈电开关的选择错误!未定义书签。磁力起动器的选择错误!未定义书签。三、供电电缆的选择错误!未定义书签。高压电缆的校验计算错误!未定义书签。EBZ-135 掘进机组电缆的选择及校验错误!未定义书签。3802 皮带掘进巷电缆的选择及校验错误!未定义书签。3802 材料掘进巷电缆的选择及校验错误!未定义书签。3802 两掘进巷风机电缆的选择及校验错误!未定义书签。照明电缆的选择及校验错误!未定义书签。四、短路电流计算错误!未定义书签。真空配电装置两相短路电流错误!未定义书签。变压器到馈电开关的电缆末端发生两相短路时的短路电流.错误!未定义书签。馈电开关至掘进机的电缆在其末端发生两相短路时的短路电流错误!未定义书签。耙斗机电机的短路电流计算错误!未定义书签。刮板机的短路电流计算错误!未定义书签。各短路点两相短路电流值错误!未定义书签。五、开关柜、组合开关整定及灵敏度校验错误!未定义书签。馈电开关的整定错误!未定义书签。真空磁力起动器的整定错误!未定义书签六、3802 工作面所有电器设备保护整定值结果错误!未定义书签高压真空配电装置整定值错误!未定义书签各类防爆开关整定值错误!未定义书签附表：3802 掘进工作面使用电缆统计错误!未定义书签附录：错误!未定义书签附图一：3802 掘进工作面供电系统错误!未定义书签附图二：3802 掘进工作面供电系统电器设备接地网图错误!未定义书签附图三：3802 掘进工作面通讯系统图错误!未定义书签附图四：3802 掘进工作面排水系统图错误!未定义书签附图五:：3802 掘进工作面设备布置图错误!未定义书签。3802 掘进工作面供电设计一、3802 掘进工作面设备配置3802 工作面基本情况3802 掘进工作面位于下组煤三采区西南侧井田边界，靠清河三矿，两巷道基本长度为：皮带巷 825 米，材料巷 595 米，切眼米 135 米。3802 掘进工作面供配电情况下组煤三采区 3802 掘进工作面两巷由下组煤三采区 1#移变硐室供配电，局扇风机主回路由下组煤三采区 2#移变硐室供电。根据两移变硐室现有空余设备情况，为 3802 掘进工作面配备如下供配电设备：1#移变硐室：一台 K...
