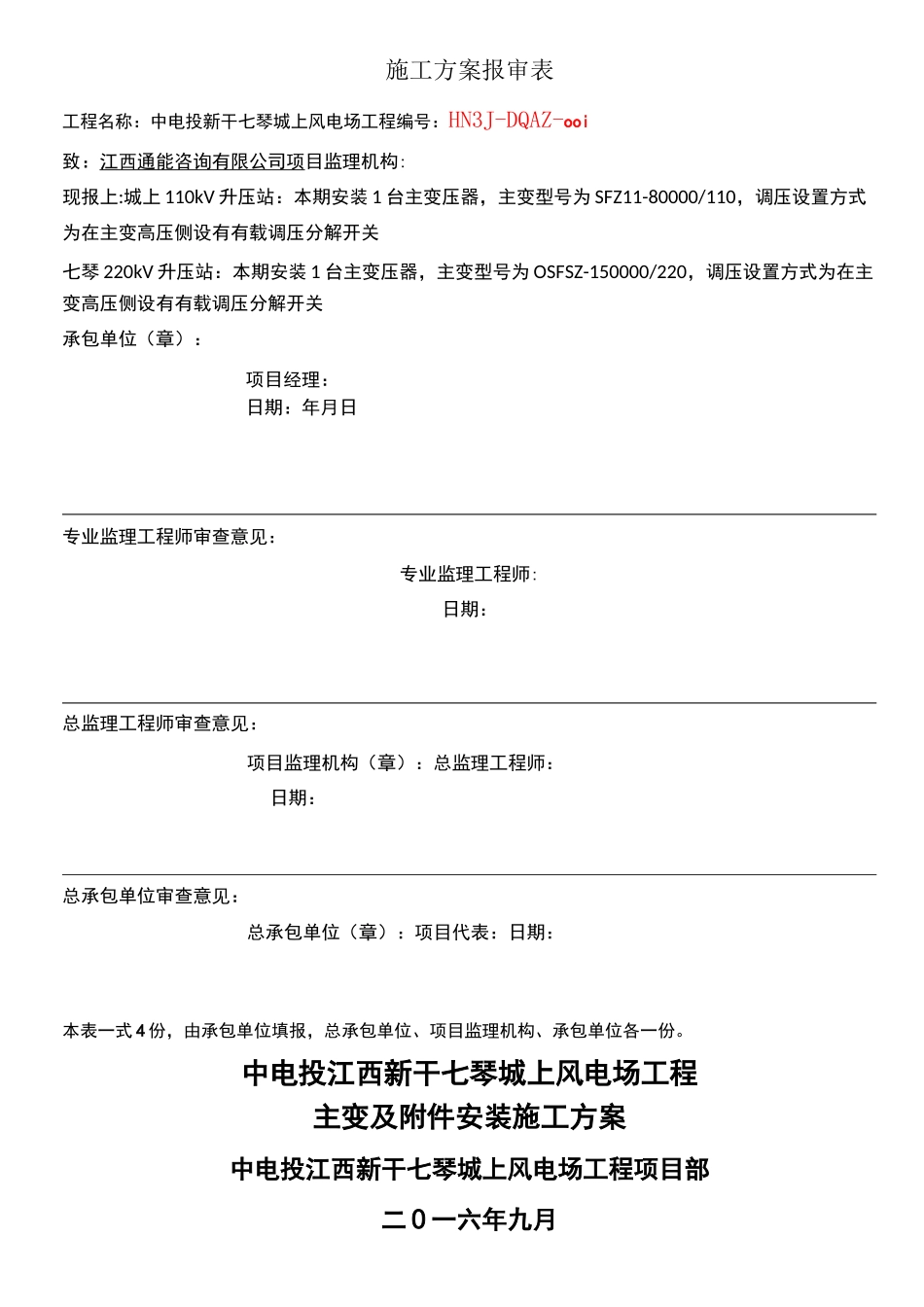

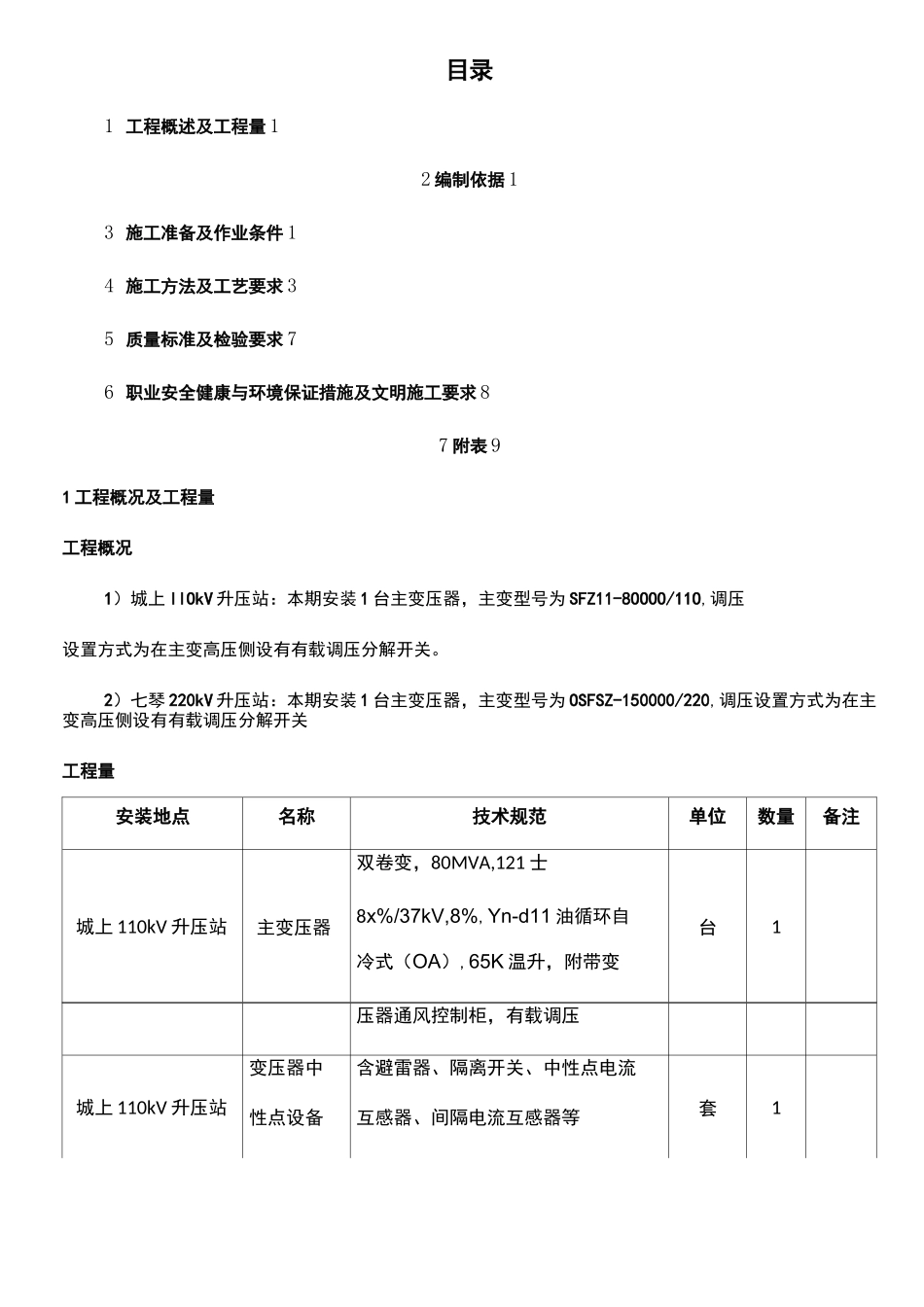

主变压器安装调试方案RevisedonNovember25,2020施工方案报审表工程名称：中电投新干七琴城上风电场工程编号：HN3J-DQAZ-ooi致：江西通能咨询有限公司项目监理机构:现报上:城上 110kV 升压站：本期安装 1 台主变压器，主变型号为 SFZ11-80000/110，调压设置方式为在主变高压侧设有有载调压分解开关七琴 220kV 升压站：本期安装 1 台主变压器，主变型号为 OSFSZ-150000/220，调压设置方式为在主变高压侧设有有载调压分解开关承包单位（章）：项目经理：日期：年月日专业监理工程师审查意见：专业监理工程师:日期：总监理工程师审查意见：项目监理机构（章）：总监理工程师：日期：总承包单位审查意见：总承包单位（章）：项目代表：日期：本表一式 4 份，由承包单位填报，总承包单位、项目监理机构、承包单位各一份。中电投江西新干七琴城上风电场工程主变及附件安装施工方案中电投江西新干七琴城上风电场工程项目部二 0 一六年九月目录1 工程概述及工程量 12 编制依据 13 施工准备及作业条件 14 施工方法及工艺要求 35 质量标准及检验要求 76 职业安全健康与环境保证措施及文明施工要求 87 附表 91 工程概况及工程量工程概况1）城上 llOkV 升压站：本期安装 1 台主变压器，主变型号为 SFZ11-8OOOO/11O,调压设置方式为在主变高压侧设有有载调压分解开关。2）七琴 220kV 升压站：本期安装 1 台主变压器，主变型号为 OSFSZ-150000/220,调压设置方式为在主变高压侧设有有载调压分解开关工程量安装地点名称技术规范单位数量备注城上 110kV 升压站主变压器双卷变，80MVA,121 士8x%/37kV,8%,Yn-d11 油循环自冷式（OA）,65K 温升，附带变台1压器通风控制柜，有载调压城上 110kV 升压站变压器中性点设备含避雷器、隔离开关、中性点电流互感器、间隔电流互感器等套1吕远技术员七琴 220kV 升压站主变压器自耦变，150/150/70MVA,230 士 8x%/115/37kV，YNa0-d11 油循环风冷式（FOA），65K 温升，附带变压器通风控制柜，有载调压套1七琴 220kV 升压站变压器中性点设备中性点电流互感器套12 编制依据厂家图纸；江西电力设计院图纸；《电力变压器、油浸电抗器、互感器施工及验收规范》（GB50148-2010）《施工工艺纪律》第三版（江西省火电建设公司）；《电力建设安全工作规程》（变电所部分）；《电气装置安装工程质量检验及评定规程》（DL/T-.17—2002）本工程施工组织设计3 施工准备及作业条件施工准备现...
