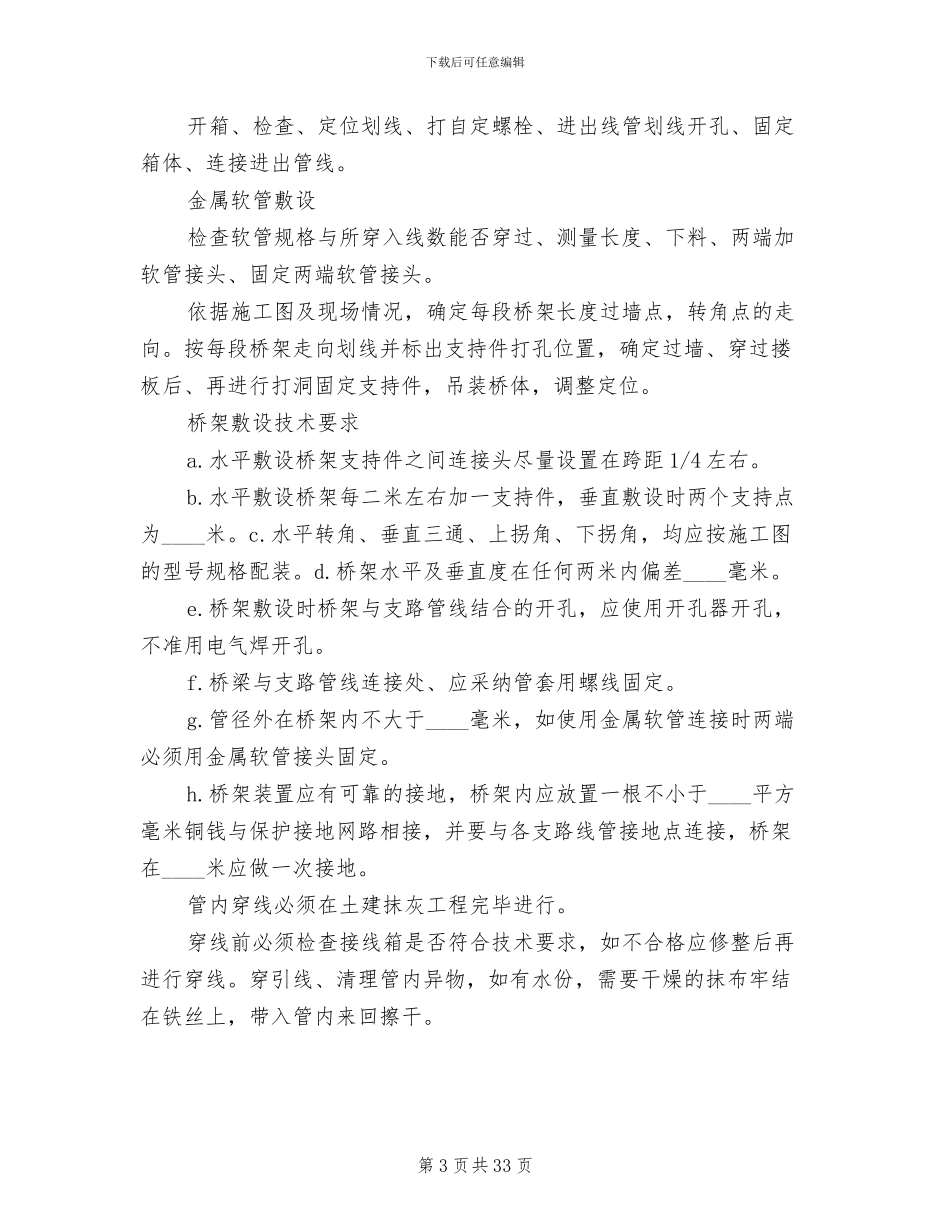

弱电方案专题范文_第3页
3/33
下载后可任意编辑弱电方案专题范文综合布线及综合管桥系统主要施工方案、施工方法由于综合布线系统是一个和装修同步进行的工程,且必须由装修提供一定的条件(如配管等),故本项目实施的进度将保持与装修进度同步,由于用户的场地是尚未开始装修的办公楼或厂房,固此我们建议六类水平双绞线走天花吊顶经桥架或以地埋管道方式按需分配至各个房间。缆线布放工艺要求。缆线的弯曲半径应符合规定;槽内缆线布放应顺直,尽量不交叉,在缆线进出线槽部位、转弯处应绑扎固定;水平敷设时,在缆线的首、尾、转弯及每间隔 5~____m 处进行固定;垂直线槽布放缆线应每间隔____m 固定在缆线支架上;对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于____m,间距应均匀,不宜绑扎过紧或缆线受到挤压。对于六类屏蔽线缆,出于安全保密要求实行独立的金属桥架敷设。在整个设计和工程过程中均根据标准实施。在信息插座、线缆和配线架上均有标明位置和号码的标签,以供用户方便地查询、跟踪和维护。整个工程的____过程必须严格根据施工法律规范进行,使整个系统得以完整的保护。具体的____操作法律规范应遵循以下的施工法律规范:铜缆干线大对数电缆与配线架色标对应压接,每____对为一组,外围以色带以示分辨,____对为____组____对,____对为____组等等。穿线时必须谨慎操作,不得用力过猛,以免扯断。线缆不得出现折、扭、锐器划伤、破裂等现象;压接时槽内部分应与压接部分成一定孤度,槽内部分需顺平,压接与剪断需一次成功,垂直及水平线缆至配线架时需成人字纵向左右分配,不得杂乱无章。第 1 页共 33 页下载后可任意编辑水平电缆水平电缆在拉线时,一定要先查管线或线槽,然后拉线。拉线时不可用力过大,以免损坏绞距,配线架上按蓝、橙、绿、棕顺序压接,压接的水平电缆应法律规范整齐,井然有序,不互相挤压。光纤类光纤类施工须参见光纤施工手册,由接受过正规培训的工程师____。插座类插座是布线工程最基本的元件,通过它实现终端设备和水平线缆的连接功能,插座的压接方式按插座上的色标一一对应;白色在前,配对双绞的另一根在后,压于插座本身的标号1、2、3、4、5、6、7、8,所有信息插座均以地标 30cm____或根据用户的具体要求____,要求横平竖直,保证统一性。铁构件制作平直、划线、下料、钻孔、组对、核对、焊接及刷防绣漆。配管敷设测位、划线、开沟打孔;固定吊架、锯管、套丝、垠弯。配...
